PolskaVálcové kolíky: Rovné kolíky / Čepy
Dostupné s hlavou nebo bez hlavy, rovné kolíky se vyznačují svou jednotností. Zkosené konce jsou rovnoměrnější než sražené hrany – instalace s automatickým montážním zařízením je tedy spolehlivější. Rovné kolíky jsou umístěny stlačením hostitelského materiálu, nikoli nepružného válcového kolíku. Jsou vhodné pro použití v plastových komponentech, kde je aplikace omezena na případy, kdy hostitelský materiál vydrží stlačení v řádu 0,05 mm – 0,08 mm (.002” – .003”). Rovné kolíky se často používají k výměně broušených kolíků v aplikacích, které nevyžadují těsné tolerance broušeného kolíku.
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu zařízení pro instalaci kolíků od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu válcových kolíků.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správného válcového kolíku, včetně stanovení doporučené velikosti otvoru, tolerance a způsobu instalace, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!
Nabídka rovných kolíků
SPIROL nabízí dva různé typy rovných kolíků: rovné kolíky série DP100 a kolíky s hlavou série FH100.

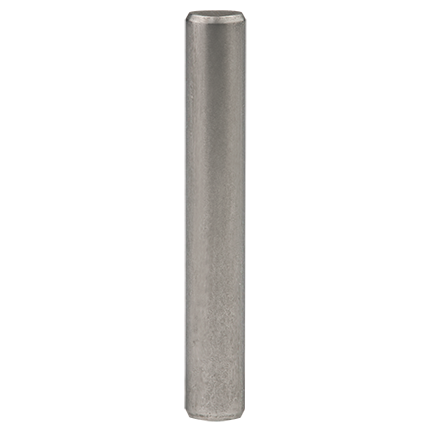

Rovný kolík
Rovné kolíky SPIROL série DP100 mají hladký vnější průměr bez retenčních prvků, jako je rýhování nebo trny. Při aplikaci se rovný kolík DP100 zatlačí do otvoru o něco menší velikosti, než je průměr kolíku. Přesah mezi kolíkem a otvorem musí být omezen, aby byl odpor zatlačení udržen v praktických mezích a aby se zabránilo poškození kolíku nebo otvoru během instalace. Rovné kolíky SPIROL DP100 jsou vhodné pro zatlačení do hostitelských materiálů, které vydrží stlačení v řádu 0,05 mm – 0,08 mm (.002” – .003”). Doporučená velikost otvoru závisí na hostitelském materiálu. Z tohoto důvodu by měla být velikost otvoru konzultována s odborníky společnosti SPIROL, když jsou rovné kolíky DP100 určeny k zatlačení do sestavy. Rovné kolíky jsou skvělou volbou pro aplikace, které nevyžadují těsné tolerance obráběných válcových kolíků nebo broušených válcových čepů. Série DP100 SPIROL se skládá z kolíků o průměru (metrické velikosti) v rozsahu od Ø2 mm do Ø6 mm a o průměru (palcové velikosti) v rozsahu od Ø.078" (5/64) do Ø.250" (1/4).

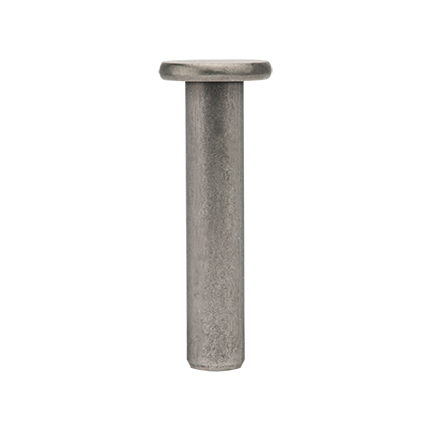

Rovný kolík s hlavou
Rovný kolík s hlavou FH100 od SPIROL má stejný tvar jako rovný kolík DP100, jen s přídavnou hlavou. Kolík s hlavou se obvykle používá k zajištění pevného dorazu nebo k přidržování tenkého dílu k silnějšímu komponentu v sestavě. Rovné kolíky s hlavou FH100 mají plochou hlavu, lze je však objednat i se zakulacenou hlavou (RH100) pro specifické požadavky aplikace. Podobně jako nabídka rovných kolíků SPIROL série DP100, také rovný kolík SPIROL série FH100 je dostupný v průměru (metrické velikosti) od Ø2 mm do Ø6 mm a v průměru (palcové velikosti) od Ø.078" (5/64) do Ø.250" (1/4) .
Další typy válcových kolíků
Vlastní konfigurace
Pokud nemůžete v naší nabídce najít válcový kolík o průměru, délce, materiálu nebo povrchové úpravě podle vašich potřeb nebo si nejste jisti, který válcový kolík je pro vaši sestavu tím nejvhodnějším, kontaktujte naši technickou podporu a pomůžeme vám najít nákladově efektivní řešení pro vaši aplikaci.
Instalační technologie pro kolíky
Kromě komplexní řady navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu zařízení pro instalaci kolíků navržených tak, aby proměnily montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
