PolskaVálcové kolíky přímé, rýhované a s trny
Válcové kolíky jsou rovné, válcovité a relativně neohebné kolíky. Válcové kolíky se běžně používají k umístění součástí do konkrétní polohy, k zarovnání nebo jako otočný kolík pro panty a osy.

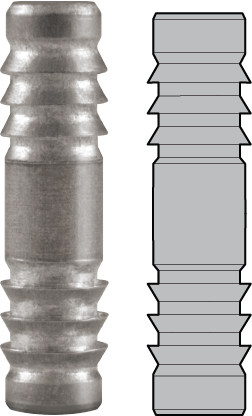

Rýhované kolíky a kolíky s trny SPIROL mají vyvýšené „hrany“, které interagují s hostitelským materiálem a udržují tak kolík v otvoru. Kolík Press-N-Lok™ SPIROL má protilehlé trny na každém konci kolíku a je navržen tak, aby trvale udržel dva plastové komponenty u sebe. Na rozdíl od rovných kolíků a čepů, které vyžadují extrémně úzké tolerance otvorů, jsou rýhované kolíky SPIROL navrženy pro použití ve standardních vrtaných otvorech, aby se minimalizovaly výrobní náklady. Pomocí tohoto přístupu se válcové kolíky SPIROL běžně používají k nahrazení drahých obráběných kolíků. Šrouby jsou proto často nahrazeny rýhovanými kolíky nebo kolíky s trny, které nabízejí lepší výkon a vyšší rychlost montáže.
SPIROL minimalizuje náklady prostřednictvím standardizace surovin, konceptu nástrojů a výrobní metodologie, a investicemi do nejmodernější technologie výroby za studena a sekundárního zpracování. Naše interní výrobní procesy jsou řízeny průběžnými monitory a jsou certifikovány podle mezinárodních standardů IATF 16949.
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu zařízení pro instalaci kolíků od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu válcových kolíků.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správného válcového kolíku, včetně stanovení doporučené velikosti otvoru, tolerance a způsobu instalace, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!
Typy válcových kolíků

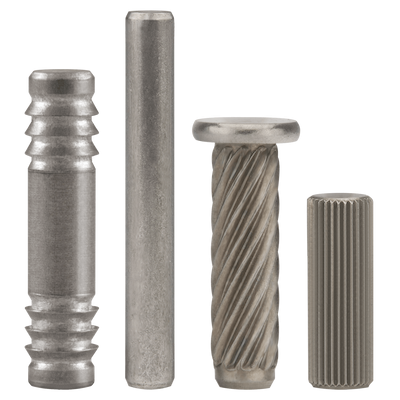

Komplexní standardní řada válcových kolíků od společnosti SPIROL zahrnuje rovné kolíky, rýhované kolíky a kolíky s trny - s hlavou nebo bez hlavy. Dostupné průměry jsou od 1,5 mm / .062” (1/16”) až do 6 mm / .250” (1/4”). Standardní materiály zahrnují nízkouhlíkovou ocel a niklovou nerezovou ocel.
Vyberte si z níže uvedených možností pro podrobnější informace o nabídce válcových kolíků SPIROL nebo nás kontaktujte pro bezplatnou technickou podporu!
Nevidíte to, co právě hledáte?
Potřebujete pomoc s výběrem nejvhodnějšího spojovacího řešení pro vaši aplikaci? Odborní inženýři společnosti SPIROL posoudí vaše specifické požadavky a navrhnou vám cenově nejvýhodnější válcový kolík, který splní vaše technické a obchodní potřeby. Se vším vám pomůžeme!
Technické specifikace
| TYP | JAKOST | POVRCHOVÁ ÚPRAVA |
| F Nízkouhlíková ocel | UNS G10220 / C20C (1.0411) | K Hladká/Olejovaná |
| D Niklová nerezová ocel | UNS S30500 / X4CrNi18-12 | P Pasivace |
Jiné materiály a povrchové úpravy jsou dostupné na objednávku podle požadavků vaší aplikace.
NA OBJEDNÁVKU: Produkt / průměr / délka / materiál / povrchová úprava / řada
PŘÍKLAD: SLDP 4 X 20 FK KP300
Proč použít válcový kolík?
S tolika typy průmyslových standardních kolíků, ze kterých je možno si vybrat, je pro konstruktéra výzva sáhnout po nákladově efektivním kolíku, který splní specifické požadavky aplikace. I když určité požadavky může splňovat více než jeden typ kolíku, zde je několik obecných pokynů, kdy může být válcový kolík tou nejvhodnější volbou:
- Když je potřeba použít kolík s hlavou pro pevný doraz nebo pro přidržení tenkého dílu k tlustšímu komponentu sestavy
- Když je požadován hladký, nepřerušovaný povrch, který se používá ve spojení se západkou nebo jinou hranatou součástí
- Když není vhodný dutý kolík, kde se konstruktér snaží ucpat otvor (tj. omezit průchod kapalin)
- Když je potřeba ručně zarovnat několik volných otvorů
- Když je požadována větší pevnost v ohybu a ve střihu
- Když je třeba udržovat přesné umístění otvorů
Retenční vlastnosti
Válcové kolíky se běžně používají jako trvalé spojovací prvky v mnoha různých aplikacích. Válcové kolíky zůstanou na místě, zatímco stlačují materiál v měkčím hostitelském komponentu. Existují dva základní způsoby, jak toho dosáhnout:
- Způsob 1: Přizpůsobení tlaku: čepy a rovné kolíky s přesahem jsou v sestavě obvykle aplikovány zatlačením do otvorů, které jsou menší než průměr kolíku. Kolíky tedy zůstanou na místě díky stlačení hostitelského materiálu.

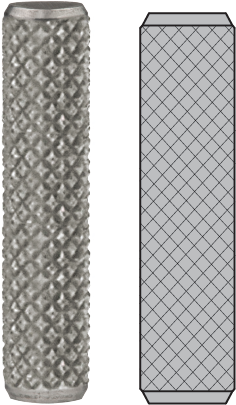

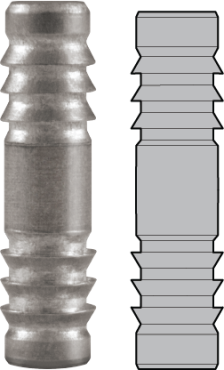

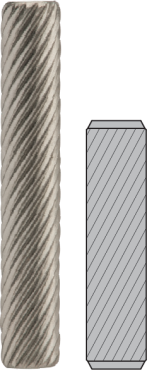

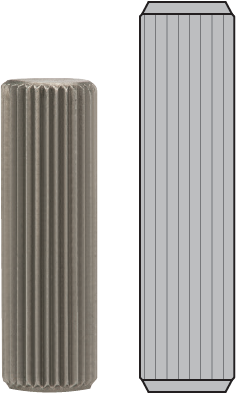

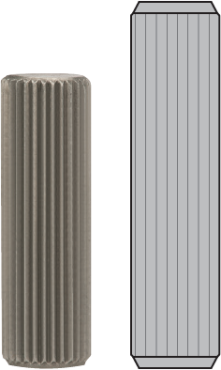

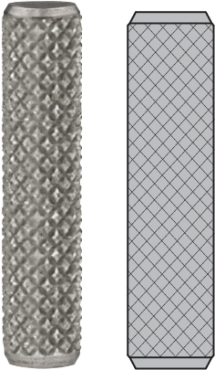

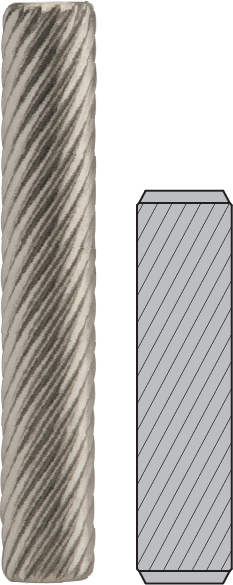

- Způsob 2: Retenční prvky: retenční prvky (tj. rýhy a trny) jsou často preferovány před kolíky s přesahem, protože umožňují širší tolerance otvoru a nižší vkládací síly během montáže. Vroubky a trny se vyřezávají do měkčího hostitelského materiálu a vytlačují hostitelský materiál do prohlubní vroubků a trnů. To se promítá do větší třecí kontaktní plochy mezi kolíkem a otvorem, a tedy vyšší retence ve srovnání s jednoduchým zatlačeným kolíkem.
Instalační technologie pro kolíky
Kromě komplexní řady navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu zařízení pro instalaci kolíků navržených tak, aby proměnily montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Příběhy využití našich produktů

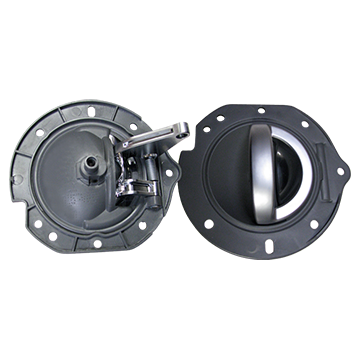

Kolík pantu v mechanismu západky vnitřní kliky dveří automobilu
Výzva pro zákazníky
Výrobce dveřních klik pro automobilový průmysl se obrátil na společnost SPIROL, aby mu doporučila kolík pantu, který by odstranil BSR (bzučení, vrzání a chrastění) způsobené polodutým nýtem, který používali při montáži.
Řešení SPIROL
- Západkový kolík LP500 společnosti SPIROL pro plasty byl vyvinut speciálně pro trh s rukojeťmi a západkami pro automobilový průmysl.
- Část s trny pod hlavou západkového kolíku LP500 pro plasty zajišťuje správné otáčení rukojeti, zatímco kolík zůstává v klidu. Tím se také zcela eliminují obavy z BSR.
- Vzhledem k tomu, že kolík je po zasunutí pevně zalisován, odpadají všechny sekundární operace, jako je nýtování a kuličkování.
- Nahrazení stávajícího polodutého nýtu západkovým kolíkem LP500 společnosti SPIROL pro plasty zjednodušilo montážní proces, zvýšilo efektivitu výroby, eliminovalo maziva a zlepšilo celkovou kvalitu výrobku - kliky dveří.

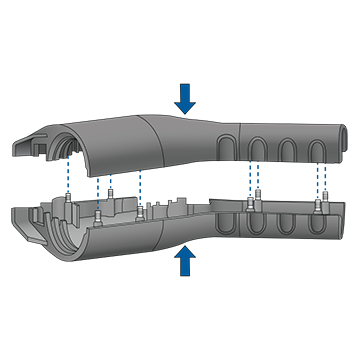

Přídržný kolík v plastové rukojeti pro nabíjení elektrických vozidel
Výzva pro zákazníky
Výrobce rukojetí pro nabíjení elektromobilů zaznamenával při montáži vysoký počet zmetků způsobený strháváním plastu šrouby. Chtěl šrouby nahradit trvalými spojovacími prvky odolnými proti manipulaci, které by zároveň podporovaly štíhlou výrobu.
Řešení SPIROL
- Společnost SPIROL Engineering doporučila nahradit šrouby kolíky Press-N-Lok™, které byly speciálně navrženy jako spojovací kolíky pro plastové skořepiny.
- Kolíky Press-N-Lok™ mají trny, které zajišťují vysokou retenci v plastech. Při lisování kolíků do plastu vytlačují trny plastový materiál. Po instalaci se plast za výstupky vyplní a zajistí kolíky na místě.
- Doba montáže kolíků Press-N-Lok™ byla mnohem kratší a náklady na montážní zařízení byly nižší než u dříve používaných šroubů.
- Kolíky Press-N-Lok™ společnosti SPIROL zjednodušily proces montáže a eliminovaly zmetky spojené s instalací šroubů.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
