PolskaZarovnávací čepy a pouzdra
Válcované zarovnávací kolíky, čepy a pouzdra SPIROL jsou navrženy tak, aby splňovaly jeden nebo více z následujících požadavků:
- Zarovnat / umístit protilehlé komponenty
- Odstranit potřebu vyvrtat jiný otvor pro šroub
- Ochránit šrouby před střižným napětím a/nebo
- Udržet integritu spojení
SPIROL nabízí (3) různé zarovnávací čepy / pouzdra - každý z nich je navržen tak, aby zjednodušil proces montáže a snížil celkové náklady na výrobu.
Pružný design čepových pouzder DB100 a pružných čepů SD200 nabízí podstatné úspory nákladů oproti nepružným zarovnávacím možnostem, protože flexibilní průměr umožňuje větší toleranci otvoru a eliminuje tak potřebu přesného vystružování. Kromě toho, díky duté jeho struktuře, spojovací šroub projde vnitřním průměrem, což odstraní potřebu vrtání jiného otvoru.
Je-li požadováno přesnější zarovnání, je nutné vystružit otvor a použít přesný broušený čep. Broušené duté čepy GD100 SPIROL jsou navrženy tak, aby byly přímou náhradou standardních broušených válcových čepů podle ISO 8734. Broušené duté čepy GD100 splňují požadavky na přesné zarovnání s výraznou úsporou hmotnosti oproti válcovému ekvivalentu.
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu instalačního zařízení od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správného zarovnávacího čepu / pouzdra pro vaši aplikaci, včetně stanovení doporučené velikosti otvoru a tolerance, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!

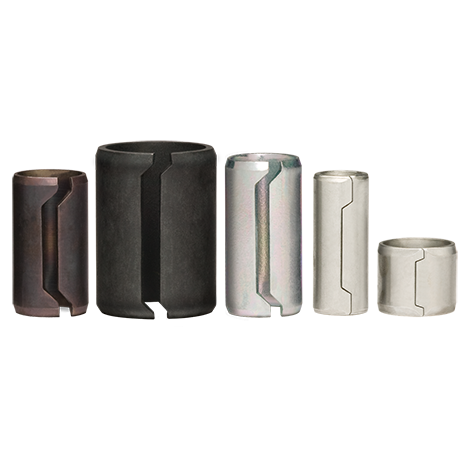

čepová pouzdra a pružné čepy
Broušené duté čepy
Typy zarovnávacích čepů / pouzder
Standardní zarovnávací čepy a pouzdra SPIROL zahrnují (2) různé druhy: čepová pouzdra DB100 a pružné čepy SD200, a broušené duté čepy GD100 pro přesné zarovnání. Čepová pouzdra DB100 byla navržena pro spojení se šrouby o průměru od 6 mm (.250") do 16 mm (.500"). Pružné čepy SD200 jsou určeny pro použití v otvorech o průměru od 6 mm do 12 mm. Broušené duté čepy GD100 byly navrženy pro použití v otvorech o průměru od 6 mm do 16 mm.
Nevidíte to, co právě hledáte?
Potřebujete pomoc s výběrem nejvhodnějšího umísťovacího / zarovnávacího řešení pro vaši aplikaci? Odborní inženýři společnosti SPIROL posoudí vaše specifické požadavky a navrhnou vám cenově nejvýhodnější zarovnávací čep / pouzdro, který splní vaše technické a obchodní potřeby. Se vším vám pomůžeme!
Technické specifikace
| Série | MATERIÁL | JAKOST | POVRCHOVÉ ÚPRAVY |
| DB100, SD200 | B Vysokouhlíková ocel | UNS G10700 / G10740 C67S (1.1231) / C75S (1.1248) |
K Hladká, olejovaná |
| GD100 | F Nízkouhlíková ocel | UNS G10220 / C20C (1.0411) | K Hladká, olejovaná |
Jiné materiály a povrchové úpravy jsou dostupné na objednávku podle požadavků vaší aplikace.
NA OBJEDNÁVKU: Produkt / průměr / délka / materiál / povrchová úprava / řada
PŘÍKLAD: BUSH 10 X 25 BK DB100
Konstrukční směrnice
SPIROL má své vlastní pokyny pro správný postup při návrhu čepového pouzdra, pružných čepů a broušených dutých čepů pro vaši aplikaci, včetně:
- Čepy pro trvalé umístění
- Zajištění vzájemného umístění komponentů
- Přesné otvory
- Otvory s maximální tolerancí
- Tolerování středové linie
- Slepé a stupňovité otvory
- Integrita spojení
Vlastnosti a výhody

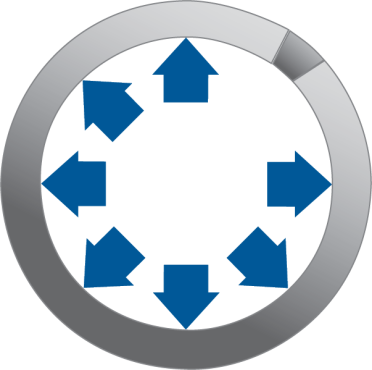

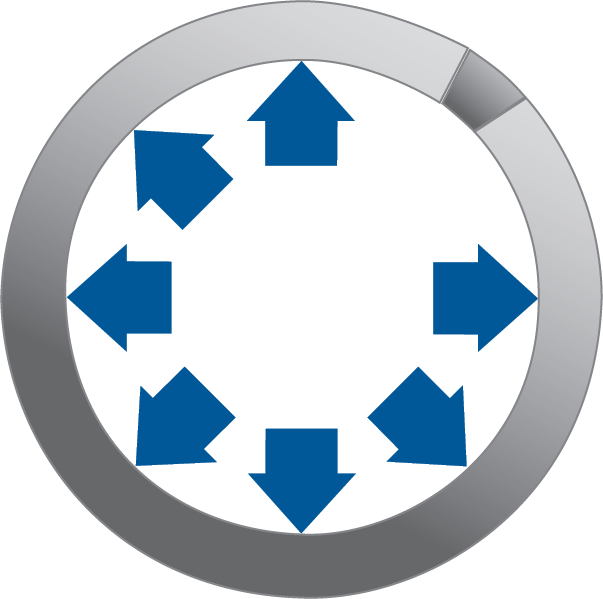

PRUŽNOST: Průměr čepového pouzdra DB100 a pružného čepu SD200 je o něco větší než otvor. Pružné vlastnosti zarovnávacího čepu / pouzdra SPIROL vám umožní ho instalovat do vyvrtaného nebo jádrového otvoru, kterému se dokonale přizpůsobí. Po instalaci je díl samodržný.

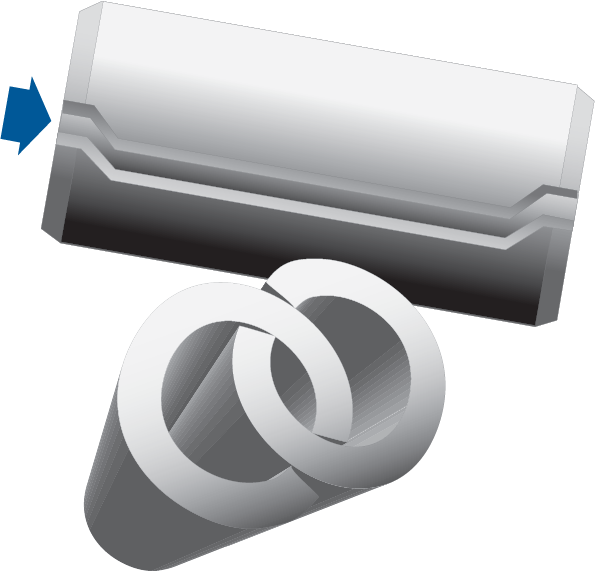

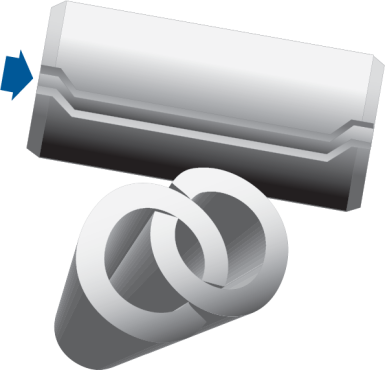

STUPŇOVITÝ ŠEV: Stupňovitý šev zabraňuje vzájemnému zablokování, díky čemuž jsou čepová pouzdra a pružné čepy vhodné pro automatické podávání a eliminuje potřebu je rozdělit během manuální montáže.
UZAVŘENÝ ŠEV: Uzavřený šev broušenéch dutých čepů GD100 také zabraňuje vzájemnému zablokování, díky čemuž jsou tyto přesné duté zarovnávací čepy vhodné pro automatické podávání.

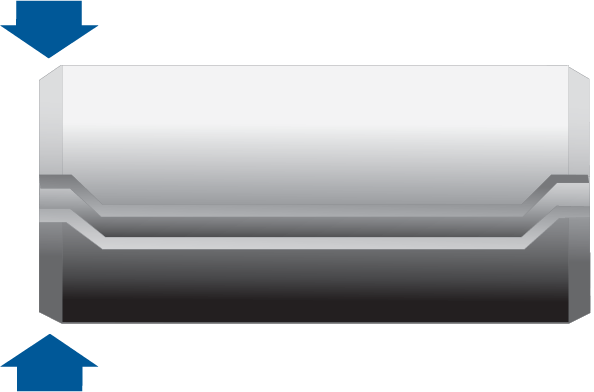

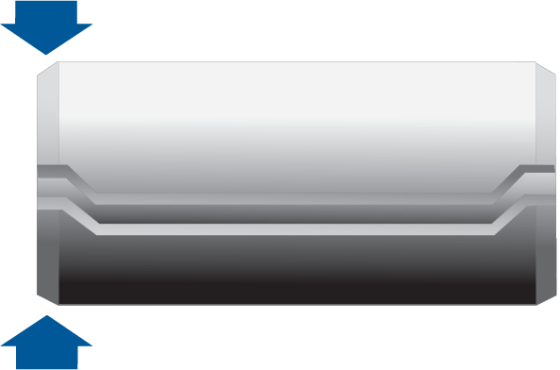

ZKOSENÍ PRO SNADNOU INSTALACI: Zkosení po celém obvodu je navrženo tak, aby usnadnilo vkládání a zabránilo seříznutí zarovnávacího čepu / pouzdra během instalace.

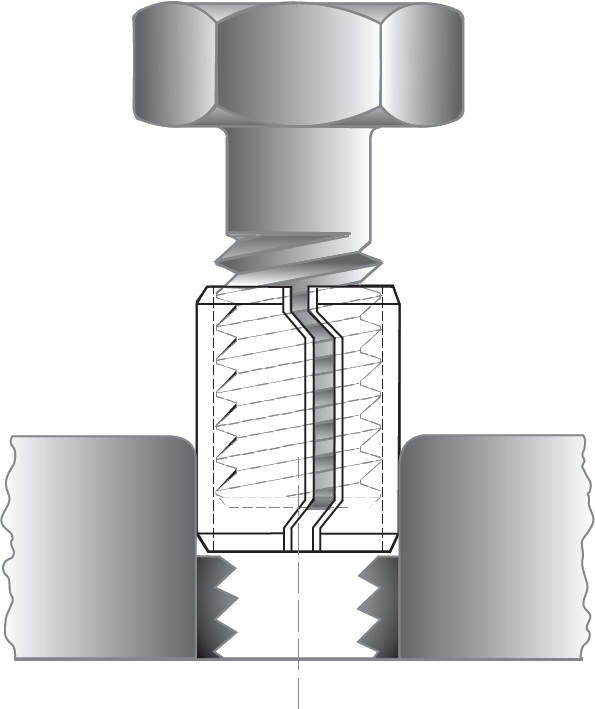

KONTROLOVANÝ VNITŘNÍ PRŮMĚR: vnitřní průměr čepového pouzdra DB100 je navržen tak, aby poskytoval vůli pro šroub skrz pouzdro pro spojení zarovnaných komponentů k sobě. To izoluje šroub od střižného napětí a zvyšuje integritu celého spoje. To také šetří náklady na další otvor.

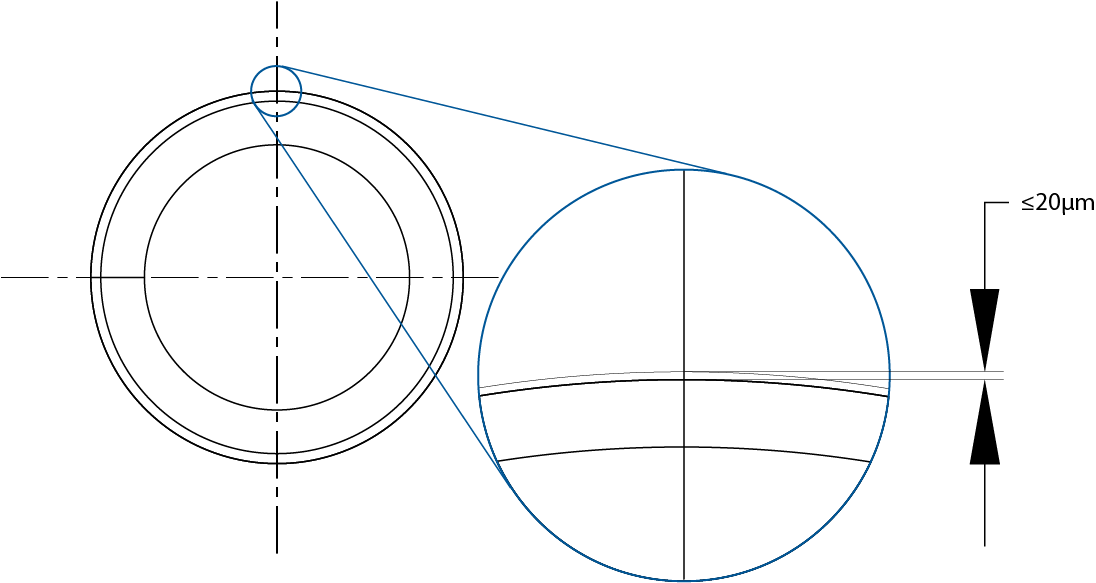

PŘESNÝ VNĚJŠÍ PRŮMĚR: Přesný vnější průměr dutého broušeného čepu GD100 udržuje kritické zarovnání do 20 µm.
DUTÝ DESIGN: Dutý komponent nabízí úsporu hmotnosti oproti masivním čepům a vůli pro šrouby, kapaliny nebo plyny.
Běžné aplikace zarovnávacích čepů / pouzder
Běžné aplikace čepů a pouzder zahrnují:

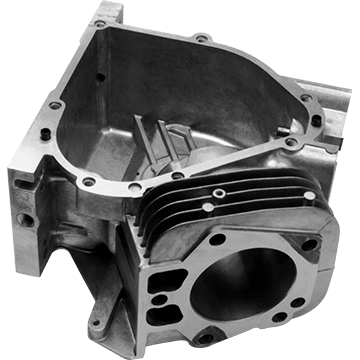

- Bloky motoru

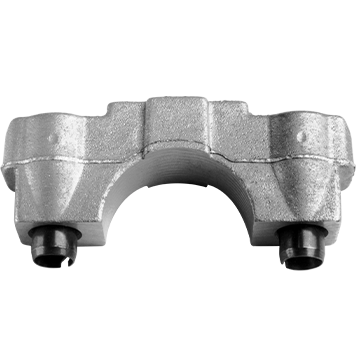

- Uzávěry vačkového hřídele motoru

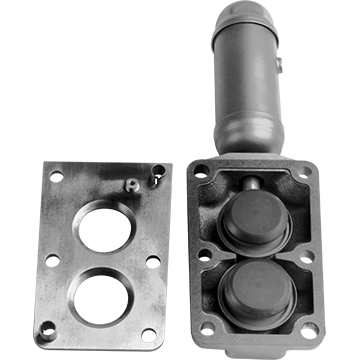

- Sestavy pouzder pro spínače

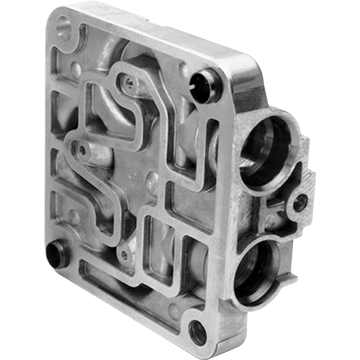

- Sací potrubí

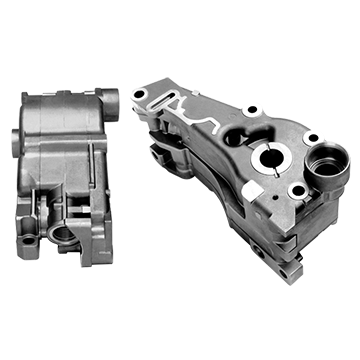

- Pouzdra olejových čerpadel
Využijte bezplatnou podporu aplikačního inženýrství společnosti SPIROL, která vám pomůže vybrat správný zarovnávací čep a pouzdro, aby splňovaly vaše technické i obchodní požadavky.
Instalační technologie pro čepy a pouzdra
Kromě komplexní řady navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu instalačního zařízení navrženého tak, aby proměnilo montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Příběhy využití našich produktů

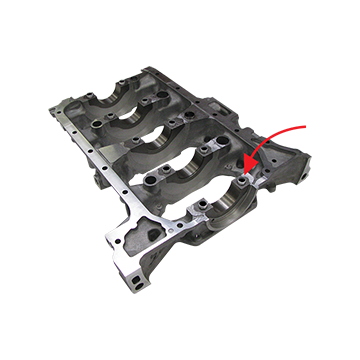

Lícovací čepy ve spodním bloku motoru
Výzva pro zákazníky
Přední výrobce automobilů se obrátil na společnost SPIROL s žádostí o nákladově efektivní řešení pro přesné slícování spodního bloku motoru s hlavním blokem motoru.
Řešení SPIROL
- Broušené duté čepy GD100 společnosti SPIROL se používají tam, kde je vyžadována tolerance osy a přesné lícování, protože udržují kritické zarovnání v rozmezí 20 µm.
- Duté čepy GD100 s broušeným povrchem snižují hmotnost o více než 50 % v porovnání se stejně velkými plnými čepy.
- Doporučení společnosti SPIROL přineslo roční úsporu nákladů ve výši více než 100 000 USD ve srovnání s jinými zvažovanými možnostmi lícování.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
