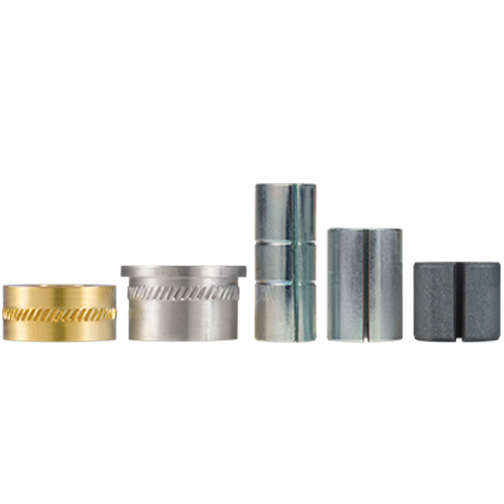

Výztužné sloupky

Správné specifikace délky jak výztužného sloupku, tak plastového komponentu jsou klíčové pro správnou funkci šroubového spoje. Doporučená maximální délka výztužného sloupku je minimální tloušťka plastového komponentu. To zajistí, aby při správném zatížení šroubu byly splněny dvě kritické podmínky:

• Šroub bude v kontaktu s výztužným sloupkem, čímž se vyloučí možnost tečení.
• Plastový materiál bude vždy vystaven mírnému stlačení.

Míra stlačení plastového komponentu bude nanejvýš součtem tolerancí tloušťky a délky obou dílů, a rozsahem tlakové deformace výztužného sloupku. Ve skutečnosti s dobrým SPC a výrobními kontrolami bude skutečné stlačení mnohem menší.

SPIROL posuzuje výztužné sloupky tak, že zatížení potřebné ke stlačení sloupku o 2,5 % jeho nominální délky odpovídá upínacímu zatížení jmenovité velikosti upevňovacího prvku. Viz tabulka

Výztužné sloupky jsou hodnoceny podle zatížení potřebného ke kompresi sloupku na definovanou bezpečnou vzdálenost, která splňuje tyto požadavky:

• Zachování integrity výztužného sloupku, zabránění prasknutí nebo nadměrnému zduření.
• Zachování integrity plastového komponentu udržováním jakéhokoli lokalizovaného tlakového napětí v obecně přijatelných, bezpečných mezích.
• Udržování zatížení spojovacího prvku tím, že se zabrání povolení napětí, čímž je zajištěna trvalá integrita šroubového spojení.

U všech umělých termoplastických materiálů, které jsou využívány v trvanlivých produktech, je maximální stlačení o 3%-5% stanoveno jako bezpečný a konzervativní limit. Většina plastů je naprosto v bezpečí, i když je stlačení 5%-7%; mnohé i při vyšších hodnotách. Plasty se vyznačují tím, že velmi rychle projevují uvolnění napětí v oblastech vysoké napjatosti, čímž se odstraní potenciál prasknutí a umožňuje tak výztužnému sloupku převzít zatížení spojovacího prvku.

Pro zajištění účinnosti výztužného sloupku ve vaší plastové sestavě je třeba vzít v úvahu následující konstrukční pokyny:

1. Šroub je utažen na 75 % jeho zkušebního zatížení.
2. Hlava šroubu přenáší upínací zatížení na plastový komponent a dotýká se sloupku.
3. Tloušťka hostitelského komponentu se rovná nebo je větší než délka sloupku a je schopna absorbovat upínací zatížení.
4. Nainstalovaný sloupek je zarovnán se závitovou vložkou (pokud je použita), aby se zabránilo vytažení.
5. Komprese plastového materiálu ~ 3 % - 5 %.
6. Sloupek je stlačení mezi hlavou šroubu a protilehlým dílem.
7. Správná velikost otvoru zajišťuje retenci sloupku.
8. Protilehlý komponent odolá zatížení generovanému šroubem.

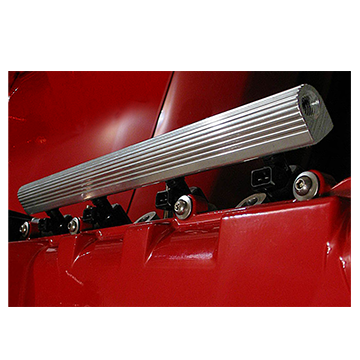

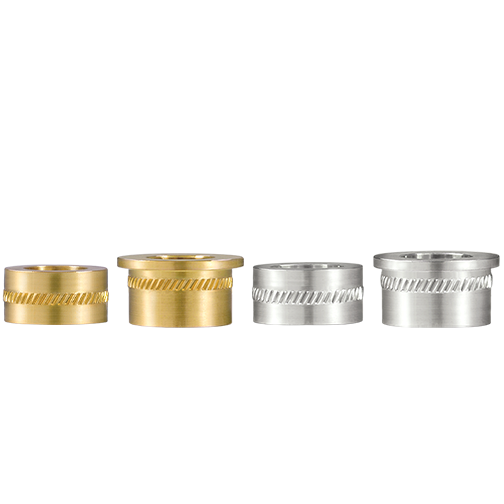

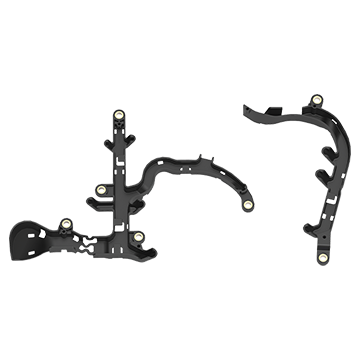

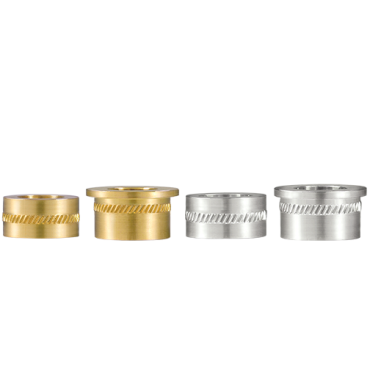

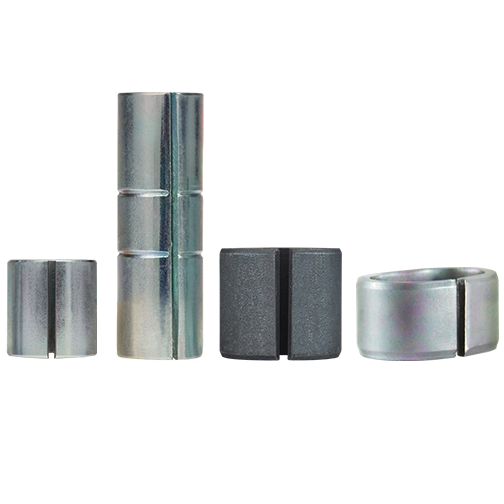

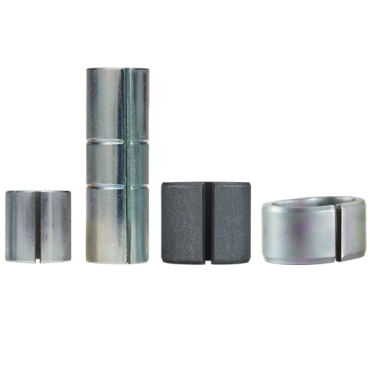

Jak vybrat mezi obrobenými a lisovanými výztužnými sloupky? Lisování je často tou nejekonomičtější variantou. U krátkých výztužných sloupků, zvláště když je poměr délky k průměru menší než 1, má největší smysl použít obrobený sloupek, protože je obtížné zalisovat sloupek s krátkou délkou a přitom zachovat kolmé zakončení.

Níže najdete pokyny, jak si vybrat mezi obrobenými nebo lisovanými výztužnými sloupky:
