PolskaSvinuté pružné kolíky pro vysoké zatížení

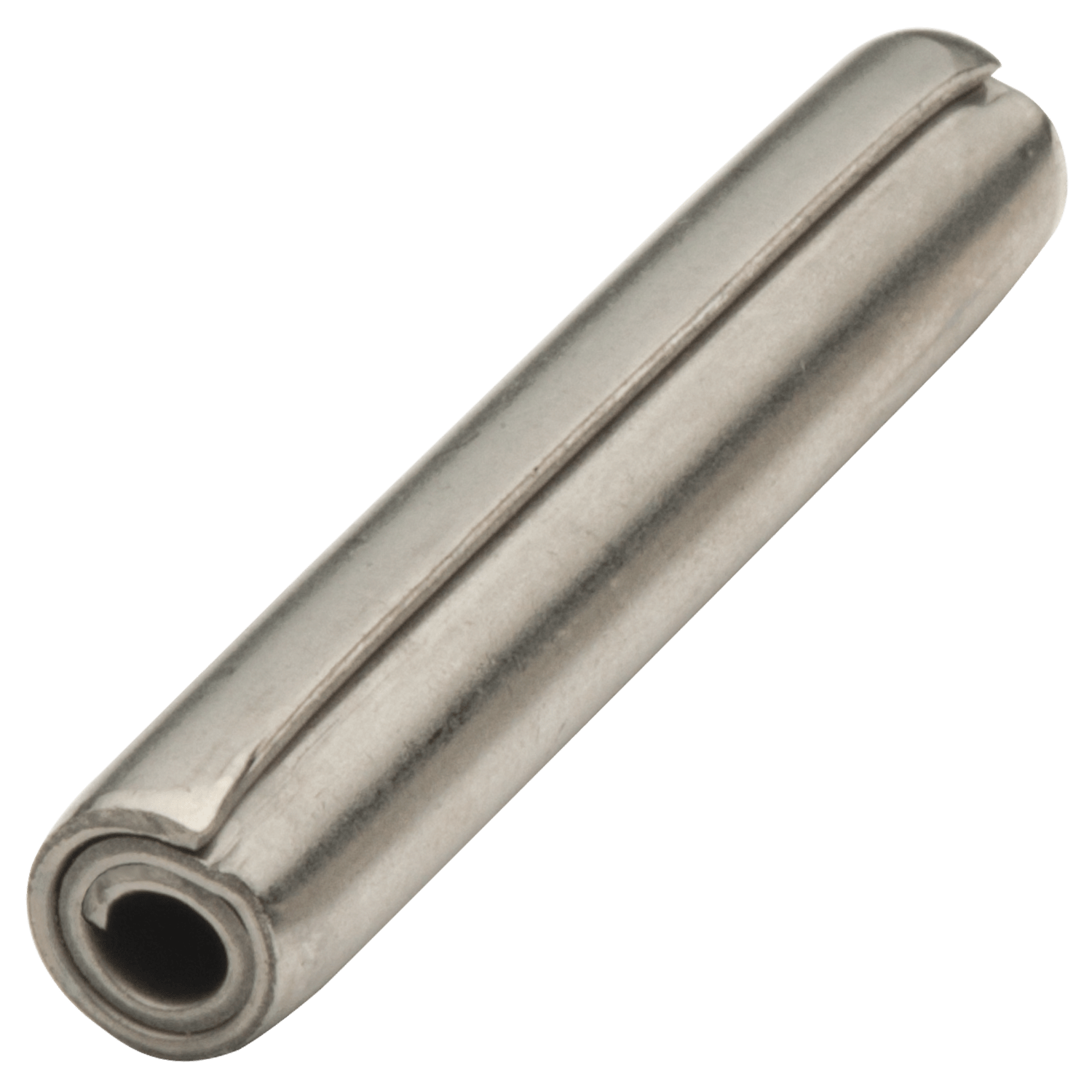

Svinuté pružné kolíky SPIROL pro vysoké zatížení jsou k dispozici v průměrech od 1,5 mm (.062") do 20 mm (.750"). Mezi standardní materiály patří vysokouhlíková ocel, niklová (austenitická) nerezová ocel 302/304 a chromová (martenzitická) nerezová ocel 420. Průměry větší než 12 mm (.500") jsou dostupné z legované oceli 6150.
Svinutý kolík byl vynalezen společností SPIROL v roce 1948. SPIROL nabízí svinuté kolíky ve třech různých třídách zatěžení - nízké, standardní a vysoké - aby odpovídaly požadovanému odporu, pružnosti a průměrů různých materiálů a aplikací. Svinutý kolík, který je příliš pevný pro aplikované zatížení nebude pružit a může poškodit otvor. Příliš pružný svinutý kolík se zase může v sestavě předčasně opotřebovat. Svinutý kolík s optimální rovnováhou pevnosti, pružnosti a průměru se promítne do prodloužené životnosti sestavy.
Obecně se svinuté pružné kolíky pro vysoké zatížení doporučují pro použití v tvrzených materiálech, kde konstrukční limity omezují použití většího průměru svinutého kolíku pro standardní zatížení.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správného průměru a zatížení svinutého pružného kolíku pro vaši sestavu, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!
Nakupujte naše Svinuté pružné kolíky pro vysoké zatížení: pro malá množství klikněte na tlačítko Nakupujte nyní. Pro větší množství nebo vlastní konfiguraci si prosím vyžádejte cenovou nabídku a náš tým odborníků vás bude kontaktovat!
Metrické velikosti – Vysoké zatížení
Svinuté pružné kolíky SPIROL pro vysoké zatížení splňují požadavky norem ISO 8748 a ASME B18.8.3M a mají průměr od 1,5 mm do 20 mm. Jsou vyrobeny z vysokouhlíkové oceli, legované oceli 6150 (pro průměry 16mm a větší), niklové (austenitické) nerezové oceli 302/304 a chromové (martenzitické) nerezové oceli 420.
Velikosti v palcích - Vysoké zatížení
SPIROL nabízí svinuté pružné kolíky pro standardní zatížení v palcích (imperiální systém) o průměru od .062" (1/16) do .750" (3/4). Mezi standardní materiály společnosti SPIROL patří vysokouhlíková ocel, austenitická (niklová) nerezová ocel 302/304 a martenzitická (chromovaná) nerezová ocel 420; stejně jako legovaná ocel 6150 pro průměr .625" (5/8) a větší. Svinuté pružné kolíky pro standardní zatížení v palcových velikostech splňují požadavky normy ASME B18.8.2.

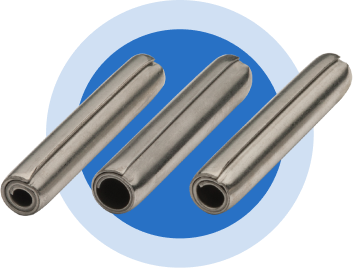

Vlastní konfigurace
Pokud nemůžete v naší nabídce najít svinutý pružný kolík o průměru, délce, materiálu nebo povrchové úpravě, podle vašich potřeb nebo si nejste jisti, který svinutý pružný kolík je pro vaši sestavu tím nejvhodnějším, kontaktujte naši technickou podporu a pomůžeme vám najít nákladově efektivní řešení pro vaši aplikaci.
Instalační technologie pro kolíky
Kromě komplexní řady navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu zařízení pro instalaci kolíků navržených tak, aby proměnily montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Příběhy využití našich produktů

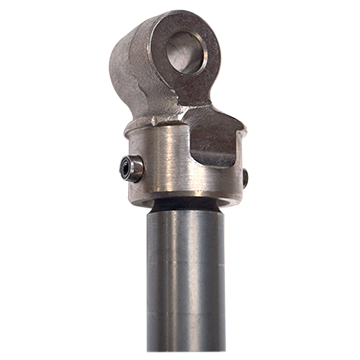

Kolíkování hřídele ke kloubu v řadicí páce manuální převodovky
Výzva pro zákazníky
Konstruktéři sestavy řadicí páky pro manuální převodovku požadovali kolík pro upevnění hřídele v kloubu. Kolík musí umožnit pohyblivé spojení hřídele a kloubu, aniž by mezi součástmi vznikla vůle. Vůle by měla za následek vůli v kloubu, která by byla zjistitelná při řazení vysoce výkonného luxusního vozidla. Čep by byl vystaven vysokému smykovému zatížení a únavě v důsledku torzního zatížení tyče.
Řešení SPIROL
- Společnost SPIROL doporučila svinutý pružný kolík pro vysoké zatížení, který je dostatečně pružný, aby absorboval nárazy a rychlé změny zatížení a zabránil tak poškození otvorů v sestavě, a zároveň je dostatečně tuhý, aby omezil pohyb a zajistil tak vynikající odolnost proti únavě.
- Vzhledem k tomu, že svinuté pružné kolíky působí konstantní radiální silou proti stěně otvoru, jsou samodržné, a proto nevyžadují žádný sekundární mechanismus, aby zůstaly v otvoru.
- Nejdůležitější je skutečnost, že vůle v sestavě manuální převodovky byla výrazně menší než u jakéhokoli jiného testovaného spojovacího prvku.

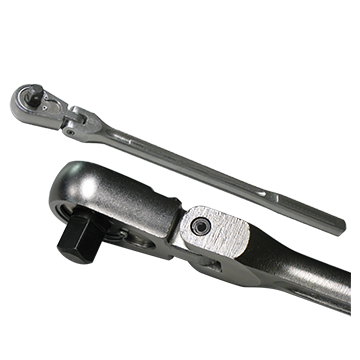

Čep / osa v ráčnovém klíči s ohebnou hlavou
Výzva pro zákazníky
Výrobce ručního nářadí měl problémy se zachycením drážkovaného kolíku, který se používá jako čep / osa v ráčnových klíčích s ohebnou hlavou. Na klíč byla poskytována doživotní záruka a výrobce se obával nákladů na záruku, spokojenosti zákazníků a dopadu špatné kvality na jejich značku.
Řešení SPIROL
- Společnost SPIROL zjistila, že tolerance otvoru používaná výrobcem k vyladění požadovaného "uložení a funkce" je příliš velká na to, aby ji nepružný drážkovaný kolík absorboval. Když byl otvor na horní hranici tolerance, existoval jediný kontaktní bod mezi drážkovaným kolíkem a otvorem. To nezajišťovalo dostatečné zadržení a umožňovalo, aby kolík vyjel z otvoru.
- Průměr drážkovaného kolíku je větší než otvor, do kterého je instalován. Protože není tělo drážkovaného kolíku pružné, vyžaduje drážkovaný kolík během instalace plastickou deformaci materiálu buď kolíku, nebo otvoru , aby se udržel. Výsledkem je lisované uložení s omezeným kontaktem mezi vrcholy drážky kolíku a stěnou otvoru.
- Společnost SPIROL doporučila nahradit drážkovaný kolík svinutým kolíkem pro vysoké zatížení, aby se maximalizoval přesah a zadržení v rámci omezené dostupné kontaktní délky.
- Naopak průměr předinstalovaného svinutého pružného kolíku je rovněž větší než průměr otvoru, ale namísto toho, aby při instalaci vytlačoval materiál, se svinutý pružný kolík při vkládání do otvoru sám stlačuje. Po úplné instalaci funguje kolík jako pružina a snaží se vrátit zpět ke svému původnímu průměru. Tím je zajištěna konstantní radiální síla proti stěně otvoru, a tím i samodržení kolíku.
- Svinutý pružný kolík SPIROL poskytoval dostatečnou pevnost a zároveň si zachovával dostatečnou pružnost, aby absorboval nárazy a nadměrné zatížení a zabránil tak poškození otvoru. To pomáhá zajistit správné "uložení a funkci" čepu v sestavě ráčny s ohebnou hlavou po celou dobu zamýšlené životnosti výrobku.

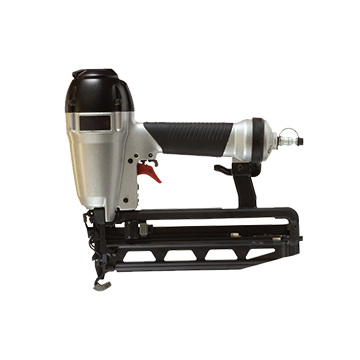

Zajišťovací kolík v sestavě hřebíkovací pistole
Výzva pro zákazníky
Výrobce elektrického nářadí měl problémy s instalací kompozitního kolíku do své pneumatické pistole na hřebíky. Používal drážkovaný kolík v drážkovaném kolíku (tzv. kompozitní kolík), aby splnil vysoké požadavky na pevnost ve střihu a únavu při použití. Proces instalace kolíku v jiném kolíku byl obtížný a bylo časově náročné vyrovnat drážky o 180 stupňů vůči sobě . Výsledkem byly vysoké instalační síly, poškozené sestavy a obtížná demontáž pružných kolíků s drážkami pro servis.
Řešení SPIROL
- Společnost SPIROL navrhla svinutý pružný kolík pro extra těžké zatížení, který splňuje vysoké požadavky na pevnost ve střihu a další výkonnostní požadavky sestavy hřebíkovačky.
- Použití jednoho mimořádně odolného svinutého pružného kolíku oproti drážkovanému kolíku instalovanému do jiného drážkovaného kolíku zjednodušilo proces instalace a instalační síly při instalaci jednoho kolíku byly výrazně menší než při instalaci kompozitního kolíku.
- Vzhledem k tomu, že svinuté pružné kolíky a pružné kolíky s drážkou mají podobné doporučené velikosti otvorů, nebylo nutné provádět žádné úpravy montážních součástí, aby bylo možné použít doporučený kolík.
- Použití svinutého pružného kolíku bez drážky také umožnilo snadno automatizovat proces montáže.
Nahrazením pružného kolíku s drážkou v pružném kolíku jediným extra těžkým svinutým pružným kolíkem se zvýšila produktivita a snížily se celkové náklady na sestavení součásti.
