PolskaSvinuté pružné kolíky

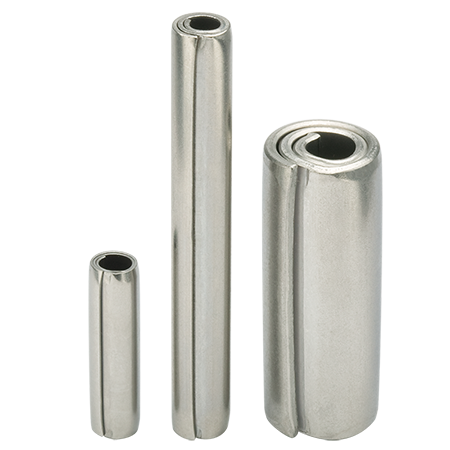

V roce 1948 vynalezl SPIROL svinutý pružný kolík a jeho výrobní technologii. Od té doby se svinutý kolík ukázal jako nejuniverzálnější pružný kolík v průmyslu. Tyto svinuté kolíky, které lze snadno rozpoznat díky jedinečnému průřezu 2 1/4 spirály, jsou samodržícími spojovacími komponenty, což je vlastnost, které lze dosáhnout díky radiálnímu napětí na otvor. Jedná se o jediné kolíky, které se přizpůsobí vnějšímu tlaku a po instalaci zůstanou pružné. Více než spojovací prvky, svinuté kolíky SPIROL jsou komponenty, které utlumí jakékoli nárazy a jsou to integrální aktivní díly celkové sestavy. Svinuté kolíky jsou dostupné ve třech různých třídách zátížení - nízké, standardní a vysoké - aby mohl konstruktér vybrat správnou kombinaci pevnosti, pružnosti a průměru pro různé materiály, požadavky na pevnost a typy zatížení. Svinuté kolíky SPIROL poskytují nejnižší náklady na instalaci ve většině aplikacích.
Známé také jako spirálové kolíky, válcované kolíky nebo pružinové kolíky, SPIROL nabízí svinuté pružné kolíky v palcových i metrických velikostech, v různých materiálech a povrchových úpravách od průměru 0,8 mm / .031” (1/32) až po průměr 20 mm / .750” (3/4). Vyberte si z naší rozsáhlé standardní nabídky nebo využijte naši bezplatnou podporu aplikačního inženýrství a my vám pomůžeme najít ten nejvhodnější svinutý kolík pro vaše potřeby a konkrétní aplikaci!
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu zařízení pro instalaci kolíků od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu.
Typy svinutých pružných kolíků
Svinuté pružné kolíky se běžně používají jako kolíky pro panty, otočné kolíky, pro umístění a zarovnání, připevnění ozubeného kola k hřídeli a pro spojení dvou nebo více komponentů k sobě.
SPIROL nabízí svinuté pružné kolíky ve třech různých třídách zatěžení - nízké, standardní a vysoké - aby odpovídaly požadované pevnosti a pružnosti každé aplikace. Kolík, který je na aplikovanou sílu příliš pevný se neohne a může poškodit otvor. Na druhou stranu příliš pružný kolík by se mohl v dané aplikaci předčasně opotřebovat. Svinutý kolík s optimální kombinací pevnosti, pružnosti a průměru povede k prodloužené životnost sestavy. Obecně řečeno, svinuté kolíky pro nízké zatížení se používají v plastových a jiných měkkých, křehkých nebo tenkých materiálech, svinuté kolíky pro standardní zatížení se používají v měkké oceli nebo neželezných materiálech a svinuté kolíky pro vysoké zatížení se používají v trdých materiálech, kde malý prostor neumožňuje použití kolíku pro standardní zatížení s větším průměrem.
SPIROL také nabízí svinuté pružné kolíky, které byly navrženy pro běžné specifické požadavky, jako jsou kosmetická pouzdra, autoklíče, opěrky hlavy, převodovky, elektronické zámky a vystřelovací klipy. Pokud některý ze standardních svinutých kolíků SPIROL nevyhovuje vašim potřebám, naši aplikační inženýři s vámi navrhnou vlastní konfiguraci, která splní všechny vaše požadavky.
Vyberte si z níže uvedených možností pro podrobnější informace o nabídce svinutých pružných kolíků SPIROL nebo nás kontaktujte pro bezplatnou technickou podporu!
Nevidíte to, co právě hledáte?
Potřebujete pomoc s výběrem nejvhodnějšího spojovacího řešení pro vaši aplikaci? Odborní inženýři společnosti SPIROL posoudí vaše specifické požadavky a navrhnou vám cenově nejvýhodnější svinutý pružný kolík, který splní vaše technické a obchodní potřeby.
Technické specifikace
| TŘÍDY ZATÍŽENÍ KOLÍKŮ | MATERIÁL | JAKOST | TVRDOST, VICKERS | POVRCHOVÉ ÚPRAVY |
|
M Standardní
H Vysoké L Lehké |
B Vysokouhlíková ocel | UNS G10700 / G10740 C67S (1.1231) / C75S (1.1248) |
HV 420 - 545 |
K Hladká, olejovaná
T Galvanicky pokovený zinek |
| W Legovaná ocel | UNS G61500 51CrV4 (1.8159) |
HV 420 - 545 | ||
| D Niklová nerezová ocel | UNS S30200 / S30400 18-8 (1.4310) |
Mechanicky zpevněno | ||
| C Chromová nerezová oce | UNS S42000 X30Cr13 (1.4028) |
HV 460 - 560 |
NA OBJEDNÁVKU: Produkt / průměr / délka / zatížení / materiál / povrchová úprava
PŘÍKLAD: CLDP 8 X 32 MBK
Jedinečné vlastnosti a výhody

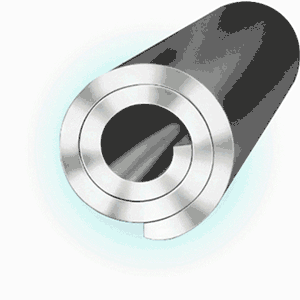

Pouze svinuté pružné kolíky využívají koncept svinuté pružiny, což je u kolíků ověřený koncept. Ten dodává svinutým kolíkům SPIROL jedinečné vlastnosti, které nenajdete u jiných pružných nebo pevných kolíků. Svinuté kolíky SPIROL nejsou jen spojovacím prvkem, ale jsou to komponenty, které utlumí jakékoli nárazy a jsou integrálními aktivními díly celkové sestavy. Existují i jiná spojovací řešení, ale pokud jsou pro vás důležité výrobní náklady, kvalita a životnost celé sestavy, svinutý pružný kolík SPIROL je tou nejlepší volbou.
Vlastnosti:
- Absorbuje nárazy a vibrace
- Homogenita pevnosti a pružnosti
- Rovnoměrné rozložení napětí

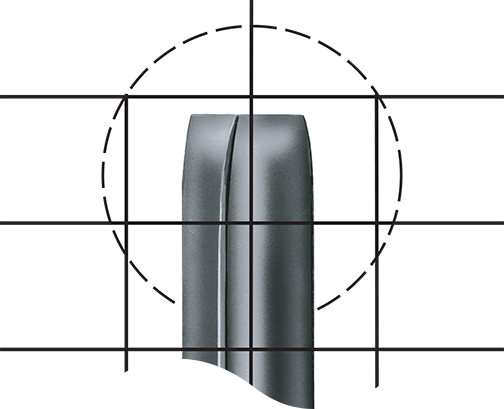

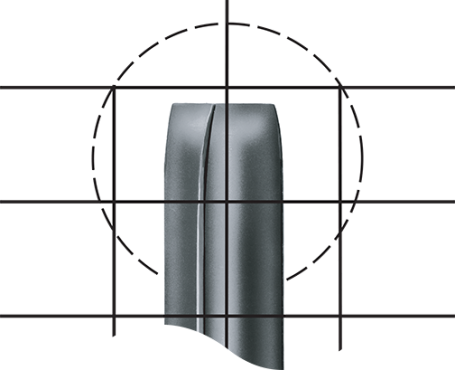

- Tvarované zkosení
- Kolmé zakončení
Další výhody:
- Užší tolerance průměru
- Přizpůsobí se otvoru
- Nižší instalační síla - radiální tlak
- Vetší rozsah zatížení, průměrů a materiálů

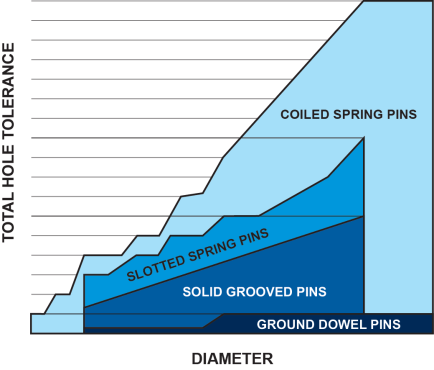

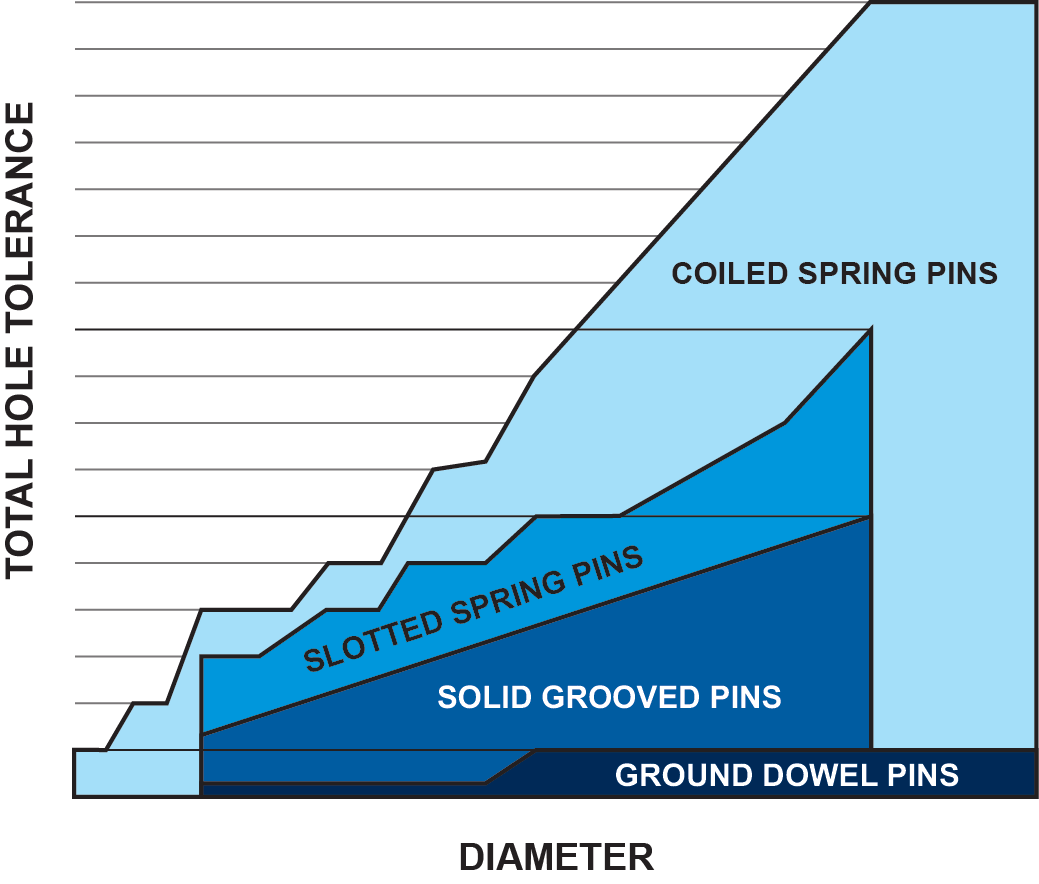

- Vetší rozsah tolerance otvoru
- Přímost
- Automatické podávání
- Opakovaně použitelný
Konstrukční směrnice
SPIROL poskytuje obecné pokyny pro vytvoření návrhu a bezplatnou podporu aplikačního inženýrství, která vám pomůže navrhnout vaši sestavu tak, abyste dosáhli požadovaného tvaru, přizpůsobení a funkce po celou dobu životnosti vašeho produktu.
Běžné aplikace svinutých kolíků:
-

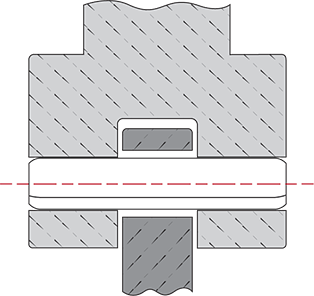

Kolíky do pantů / otočné kolíky
-
Spojovací kolíky
-

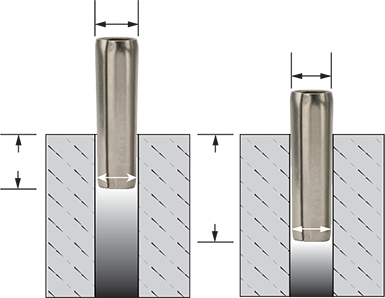

Vodící kolíky / zarovnávací kolíky
-

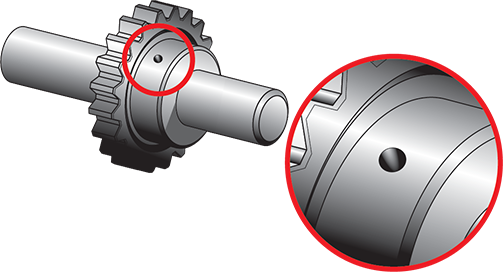

Připevnění ozubeného kola k hřídeli
-
Dorazové kolíky
-
Omezení průtoku
-
Vyztužení v plastových materiálech
Využijte bezplatnou podporu aplikačního inženýrství společnosti SPIROL, která vám pomůže vybrat správný svinutý kolík, který splní všechny požadavky vaší aplikace a sestavy.
Instalační technologie pro kolíky
Kromě komplexní řady specializovaných komponentů, které jsou používány pro spoje a sestavy, SPIROL nabízí také celou řadu zařízení pro instalaci kolíků navržených tak, aby proměnily montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Příběhy využití našich produktů

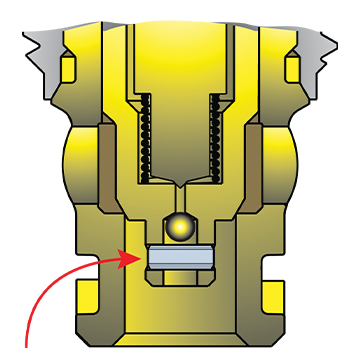

Zajišťovací kolík hydraulického ventilu / elektromagnetického ventilu
Výzva pro zákazníky
Přední výrobce hydraulických kuželkových ventilů požádal společnost SPIROL o podporu při doporučení kolíku pro upevnění zpětné kuličky v sestavě ventilu vystavené podélným rázovým silám.
Řešení SPIROL
- Společnost SPIROL doporučila instalaci svinutého pružného kolíku kolmo na zpětnou kuličku, který zabrání jejímu uvolnění.
- Jedinečné vlastnosti svinutého pružného kolíku zajišťují pružnost potřebnou k absorbování rázových zatížení, která je vyvážena dostatečnou pevností, aby odolala silám vznikajícím v sestavě.
- Svinutý pružný kolík SPIROL splňoval všechna výkonnostní kritéria požadovaná zákazníkem a vedl k úspoře nákladů na komponenty a výrobu oproti tradičnější (a dražší) metodě upevnění pomocí závitového límce spojeného se závitovým spojovacím prvkem.
- Kromě doporučení nákladově nejefektivnějšího pojistného kolíku doporučil tým aplikačního inženýrství společnosti SPIROL také vhodné velikosti otvorů, délku záběru, typ materiálu a povrchovou úpravu, aby byla zajištěna správná funkce sestavy.

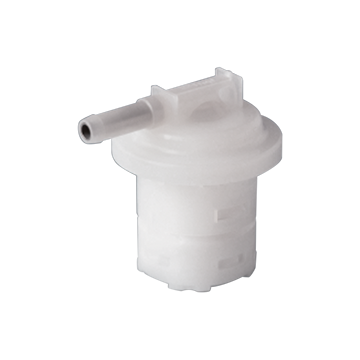

Výztuha pro plastovou nádobku na odpařování paliva
Výzva pro zákazníky
Výrobce palivových systémů požádal společnost SPIROL o pomoc při zesílení hadičníku na své nové plastové odpařovací nádobce. Vyztužující prvek musel být samonosný, odolný vůči drsnému korozivnímu prostředí a umožňovat volný průtok výparů jeho středem.
Řešení SPIROL
- Po komplexním vyhodnocení aplikace doporučila společnost SPIROL použití svinutého pružného kolíku pro lehké zatížení z nerezové oceli.
- Svinutý pružný kolík je samodržný, ale na rozdíl od pružného kolíku s drážkou nevyvíjí nadměrnou sílu, která by mohla poškodit plastovou trubku.
- Svinutý pružný kolík pro lehké zatížení z nerezové oceli 302/304 eliminuje riziko koroze a tenké vrstvy vinutí z nerezové oceli zajišťují největší vnitřní průměr ze všech standardních pružných kolíků. To umožňuje maximální funkční objem pro proudění výparů středem kolíku.
- Pružné vlastnosti svinutého pružného kolíku pro lehké zatížení zajišťují dostatečnou strukturální integritu, zatímco související pružnost zabraňuje prasknutí nebo deformaci plastového nosiče.
Zajišťovací kolík pro jevištní osvětlení a příhradové konstrukce
Výzva pro zákazníky

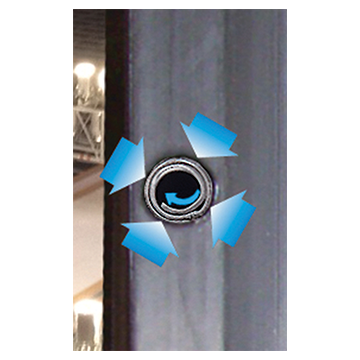

Výrobce příhradových systémů používaných pro jevištní osvětlení a sezení na stadionech se obrátil na společnost SPIROL s žádostí o pomoc při výběru správného spojovacího prvku pro upevnění extrudovaných hliníkových trubek ke spojkám. Spojovací materiál byl často vystaven nárazům a vibracím a na sestavu byly kladeny vysoké požadavky na pevnost.
Řešení SPIROL
- Společnost SPIROL doporučila svinutý pružný kolík z nerezové oceli 420 pro jeho kombinaci vynikající pevnosti a odolnosti proti korozi.
- Protože svinuté pružné kolíky zůstávají po instalaci pružné, absorbují dynamické zatížení a chrání celistvost otvoru, čímž zajišťují jeho udržení v sestavě příhradové konstrukce.
- Svinuté pružné kolíky nemusí být orientovány na pevnost jako jiné pružné kolíky, takže na směru vysokého zatížení nezáleží.
- Svinuté pružné kolíky lze z otvoru vyjmout bez poškození sestavy. Stejný kolík lze ve stejném otvoru použít opakovaně. To umožňuje sestavit a rozebrat příhradovou konstrukci pro použití na různých místech.
- Implementace doporučeného svinutého pružného kolíku SPIROL splnila všechny výkonnostní a obchodní požadavky výrobce a zajistila trvalou integritu sestavy příhradové konstrukce.
Hnací kolík v laparoskopickém chirurgickém zařízení
Výzva pro zákazníky
Výrobce lékařských přístrojů požádal společnost SPIROL o pomoc při eliminaci vysokých instalačních sil, ohýbání kolíků, poškození součástek a vzniku kovových úlomků, které se vyskytovaly u CNC obráběného rýhovaného válcového kolíku. Kovové třísky jsou zcela nepřijatelné, protože chirurgický přístroj se dostává dovnitř lidského těla.
Řešení SPIROL
- Společnost SPIROL zjistila, že hlavní příčinou vysokých instalačních sil, ohýbání kolíku, poškození podsestavy a vzniku kovových úlomků byla změna průměru nekaleného rýhovaného kolíku z nerezové oceli 303 v kombinaci se vznikem třísek při jeho instalaci do kalené hřídele z nerezové oceli 416.
- Společnost SPIROL doporučila nahradit válcový kolík tepelně zpracovaným svinutým pružným kolíkem z nerezové oceli 420, aby byla zajištěna rovnováha mezi pevností a pružností tohoto laparoskopického chirurgického zařízení.
- Pružnost svinutého pružného kolíku umožňuje nízkou instalační sílu a zároveň zajišťuje dostatečné zadržení bez vyčnívajících rýh, které by poškozovaly otvor a vytvářely nečistoty.
- Kalený svinutý pružný kolík z nerezové oceli 420 zajišťuje potřebnou odolnost proti korozi bez rizika poškození při instalaci do nerezové hřídele 416.
- Nahrazením obrobeného válcového kolíku s rýhovaným povrchem svinutým pružným kolíkem pro lehké zatížení snížil výrobce zdravotnických prostředků své náklady a trvale vyřešil všechny problémy, které se dříve vyskytovaly u plného kolíku.
Záchytný kolík odolný proti neoprávněné manipulaci v plastovém nástavci rozprašovací láhve
Výzva pro zákazníky
Výrobce tvarovaných plastových rozprašovačů používaných v restauracích požádal společnost SPIROL o pomoc při "zabezpečení" jejich nastavitelného rozprašovacího hrotu proti manipulaci, aby nebylo možné nastavit objem rozprašovaného roztoku, což by vedlo k tomu, že by se aplikovalo příliš mnoho nebo málo roztoku.
Řešení SPIROL

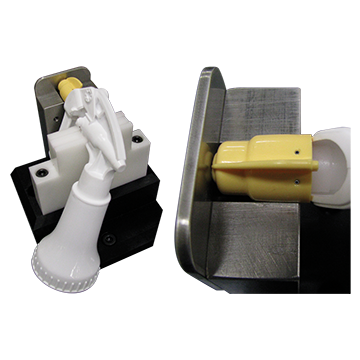

- Inženýři společnosti SPIROL zjistili, že otvor v sestavě trysky lze vytvořit pomocí kolíku, který při instalaci propíchne plast.
- Hladký náběh na vinutém pružném kolíku SPIROL vytváří ideální zmenšený průměr pro proražení plastového otvoru, zatímco větší průměr těla vinutého kolíku se bezpečně udrží v sestavě.
- Uzávěry trysek se dodávají do kolíkovacího stroje SPIROL Model PR předem nastaveného pro správné umístění vpichu. Obsluha vloží součásti do přípravku a aktivuje stroj k instalaci kolíku. Během instalace není nutné stroj nijak seřizovat.
- Instalovaný svinutý pružný kolík zajišťuje odpor proti otáčení a brání koncovému uživateli v úpravě objemu postřiku - je tedy odolný proti manipulaci!
