Výhody Omezovačů Stlačení s děleným švem CL220

Autor: Peter Grant, specialista na trubkové výrobky

Ve 40. letech 20. století vynalezl zakladatel společnosti SPIROL Herman Koehl Vinutý Pružinový Kolík s cílem uspokojit potřebu leteckého průmyslu, kterou nebylo možné uspokojit žádným jiným spojovacím prvkem. V průběhu let zůstaly inovace jedním z hlavních principů společnosti SPIROL a neustále se vyvíjely nové produktové řady, které reagovaly na potřeby vyvíjející se výrobní sféry. Jedním z příkladů je rozšíření plastů téměř ve všech průmyslových odvětvích. Od 90. let 20. století, kdy se stále více kovových výrobků přeměňovalo na plastové ve snaze snížit hmotnost a náklady, požadovali výrobci metodu ochrany plastových součástí před tlakovým zatížením vznikajícím při utahování šroubů. Z tohoto důvodu společnost SPIROL uvedla na trh první standardní řadu Omezovačů Stlačení. Omezovače Stlačení v podstatě zajišťují „bodové zesílení“ kovu v plastové sestavě v oblastech s vysokým namáháním, kde se komponenty spojují. Omezovače Stlačení společnosti SPIROL jsou navrženy tak, aby umožnily dotažení šroubu doporučeným utahovacím momentem a zajistily, že spoj zůstane neporušený po celou dobu životnosti sestavy.

Společnost SPIROL nabízí řadu tvarovaných i obráběných Omezovačů Stlačení, včetně provedení s děleným švem, tvarovaných, oválných a plnostěnných, které splňují specifické technické a obchodní požadavky. Nejnovější řadou v rozsáhlé nabídce produktů společnosti SPIROL je Omezovač Stlačení řady CL220.

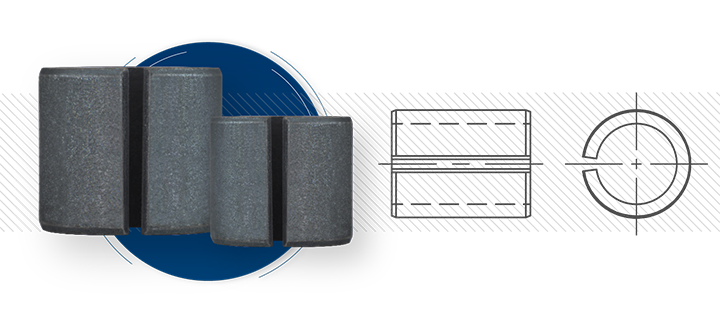

Omezovač CL220 je vybaven děleným švem, flexibilním průměrem a náběhovou fazetou na obou koncích a je navržen tak, aby se po dokončení procesu lisování jednoduše vtlačil do plastového otvoru. V porovnání s jinými omezovači stlačení má Omezovač CL220 odlišné vlastnosti, které přinášejí podstatné výhody:

Pružný průměr vyhovuje širokým tolerancím otvorů a mezera je navržena tak, aby se díly ve volném stavu nezasekávaly, což umožňuje bezproblémové automatické podávání a instalaci.
Omezovač řady CL220 byl navržen s velkým vnitřním průměrem (VP) po vložení s cílem kompenzovat nesouosost. Po instalaci zajišťuje CL220 minimální vůli 1 mm kolem průměru šroubu (Obrázek 1). Díky tomu má šroub prostor pro posun v rámci VP omezovače stlačení, aby se při posunu přesně vyrovnal s párovacím otvorem.
Řada CL220 má povrchovou úpravu ArmorGalv^®, tedy tepelně difuzní povlak ze zinkové slitiny se dvěma tmely, který poskytuje více než 1000 hodin ochrany proti solné mlze. Tato úroveň odolnosti proti korozi je čistým přínosem ve většině aplikací, je však neocenitelná ve venkovních aplikacích, kam patří zemědělství, automobilový průmysl/elektromobily, konstrukce atd. ArmorGalv^® je také jednou z nejekologičtějších povrchových úprav v odvětví.

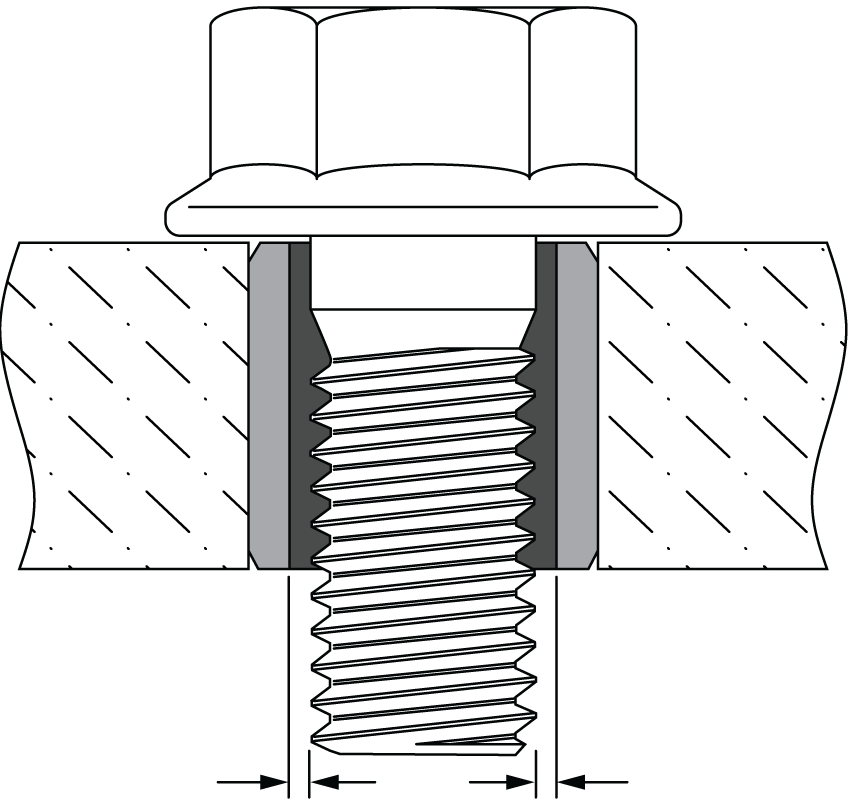

Obrázek 1
Minimální vůle 1 mm kolem průměru šroubu

Omezovače Komprese řady CL220 mají i komerční výhody. Omezovače Stlačení s děleným švem CL220 standardní velikosti se dodávají ze skladu, střední, delší a kratší délky lze rychle vyrobit a standardizovaná konstrukce znamená spolehlivý a vysoce kvalitní výrobek.

Standardní řada Omezovačů Komprese CL220 je určena pro šrouby M4, M5, M6, M8, M10 a M12 s třídou šroubů „8,8“ nebo „stupně 5“ a je nabízena v libovolné délce od 4 do 50 mm.

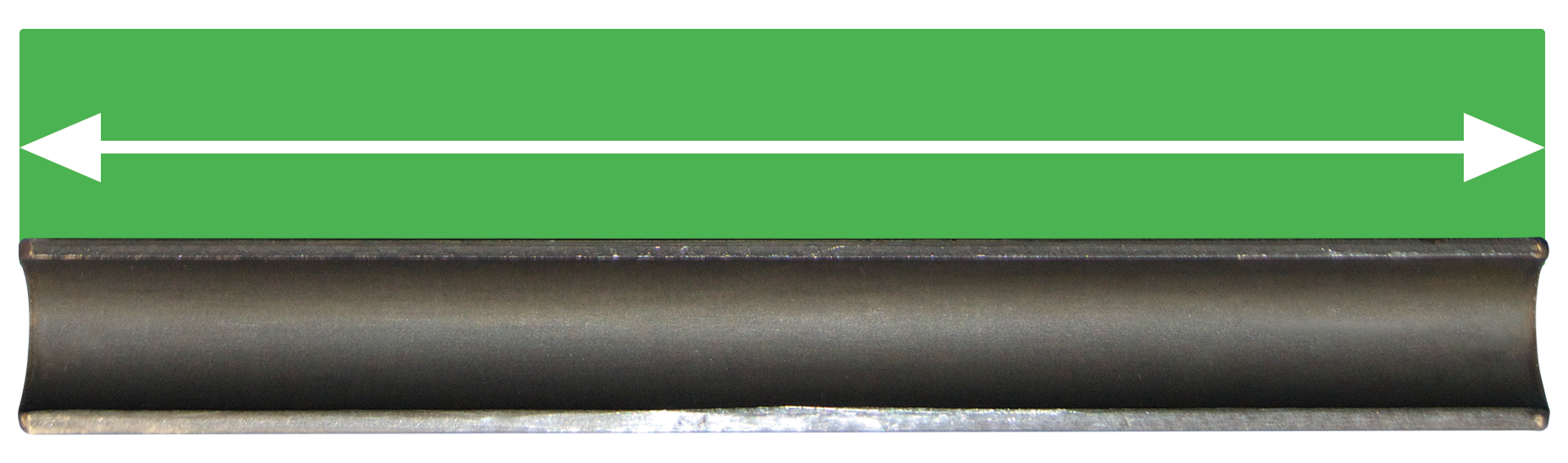

Obrázek 2
Povrchová úprava ArmorGalv^® - kompletní nátěr vnitřního průměru

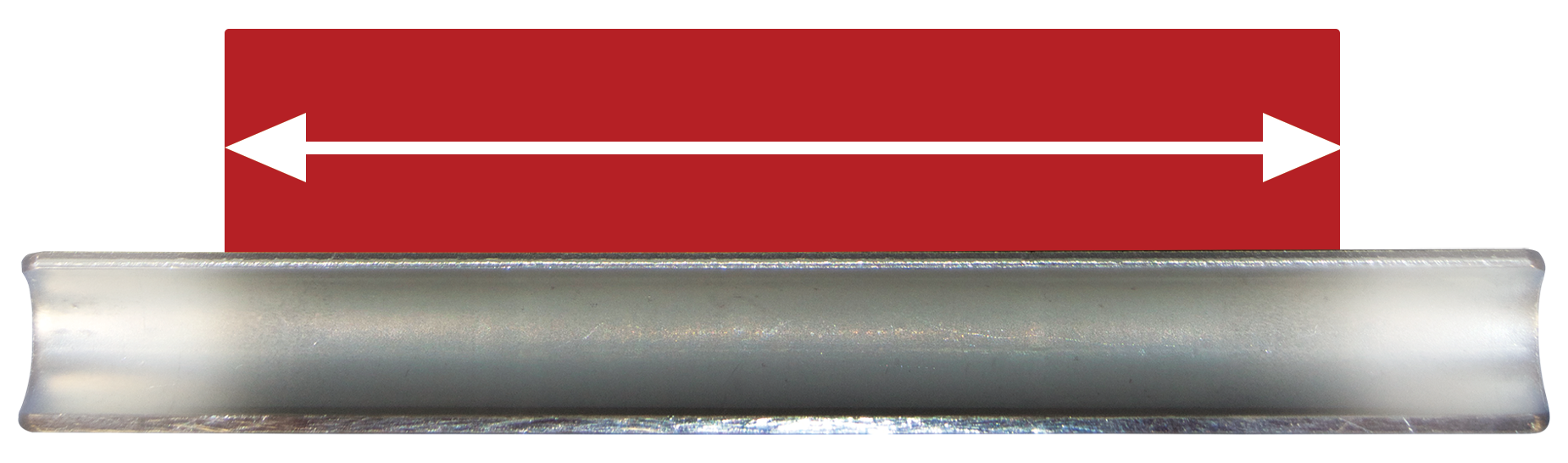

Obrázek 3
Galvanicky pokovený zinek - nekompletní povlak vnitřního průměru
