Výhody drážkovaných kolíků SPIROL Standard oproti kolíkům ISO 8752

Společnost SPIROL vyrábí dva typy drážkovaných pružných kolíků: Drážkované kolíky SPIROL Standard a drážkované kolíky ISO 8752. Drážkované kolíky SPIROL Standard nabízejí významné výhody ve srovnání s drážkovanými kolíky ISO 8752, které byly původně navrženy pro funkci vodicího pouzdra. Vodicí pouzdra se používají ve spojení se šrouby a izolují závity šroubů od smykových rovin. Naproti tomu standardní drážkované pružné kolíky SPIROL byly navrženy k tomu, aby bez přídavku jakéhokoli dalšího spojovacího prvku plnily jednu z následujících funkcí čepu: závěs, vyrovnání, přidržování, doraz nebo spojení náboje s hřídelí. Při montáží mohou být účinné drážkované pružné kolíky SPIROL Standard i drážkované kolíky ISO 8752, ale drážkované pružné kolíky SPIROL Standard se snáze instalují a mají lepší tvar, uložení a funkci.

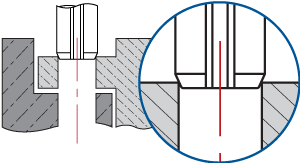

U drážkovaných pružných kolíků SPIROL Standard je uveden maximální průměr zkosení, který usnadňuje proces instalace a řeší běžné problémy, které se při instalaci drážkovaných kolíků ISO 8752 vyskytují. Například drážkovaný pružný kolík SPIROL Standard s průměrem 6 mm má maximální průměr zkosení 5,8 mm, což poskytuje 0,1 mm vůle na obou stranách a instalace do otvoru je tak snazší.

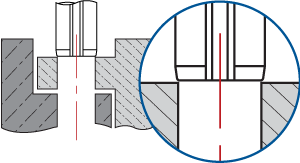

A protože norma ISO 8752 vyžaduje, aby maximální průměr zkosení byl pouze „menší než“ jmenovitý průměr kolíku, při instalaci často dochází k problémům. Jinými slovy, zkosení drážkovaného kolíku o průměru 6 mm podle normy ISO 8752 musí být menší než průměr 6 mm. Například hodnota průměru 5,99 mm by sice byla přijatelná, přičemž na obou stranách by pro zavádění do otvoru zbývalo pouze 0,005 mm.

Drážkované pružné kolíky ISO 8752 jsou náchylné ke vzájemnému zapadnutí. Důvodem je skutečnost, že drážkované kolíky ISO 8752 mají šířku drážky větší, než je tloušťka surového materiálu. Zapadnutí do sebe často způsobuje problémy s podáváním a může mít za následek prostoje ve výrobě. Drážkované kolíky ISO 8752 do sebe také vzájemně zapadají během procesu pokovování a kolíky zapadlé do sebe se mohou nakonec spojit i trvale. V případě, že se během pokovování nebo po něm opět uvolní, zůstanou na kolíku nedostatečně pokovené úseky.

Naopak drážkované pružné kolíky SPIROL Standard mají specifikaci maximální šířky drážky menší, než je tloušťka materiálu, a proto do sebe nemohou vzájemně zapadnout. Drážkované kolíky SPIROL Standard proto mohou být automaticky podávány a instalovány bez rizika prostojů způsobených vzájemným zapadnutím a mohou být pokovovány bez rizika neúplného pokrytí.
