Laminované podložky usnadňují život konstruktérům i obsluze strojů, pokud jsou správně dimenzovány.

Často je rychlejší a levnější použít podložku, tenký kus kovu nebo kompozitu, k vyrovnání obráběcího stroje nebo k zajištění správného spojení součástí, než provádět broušení a obrábění za účelem stejných mechanických úprav. Podložky fungují podobně jako ty složené kousky papíru, které lidé vkládají pod nohy stolu, aby se stůl nekýval. Používají se také k tlumení vibrací a snížení hluku hlučných zařízení. Laminované podložky jsou však univerzálnější a ekonomičtější než kousky papíru nebo obráběné klíny.

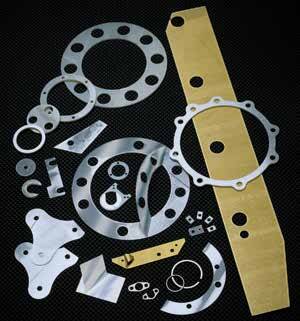

Laminované podložky mají odlupovatelné vrstvy kovu nebo kompozitu, které se odstraňují, dokud podložka nedosáhne správné tloušťky. Jejich nastavení je snadné – stačí odloupnout vrstvy nožem, u některých materiálů dokonce bez použití jakéhokoli nástroje. Jsou sestaveny z vrstev kovové fólie nebo kompozitu s přesnými rozměry. Vrstvy jsou spojeny do tuhé struktury, která vypadá a plní funkci jako pevný list nebo deska. Hotové podložky odolávají běžné manipulaci, včetně střihu a obrábění.

Laminované podložky se vyrábějí povrchovým spojováním vrstev přesných kovových fólií nebo kompozitních fólií a pryskyřičného lepidla do desek. Fólie mohou být mimo jiné z hliníku, nerezové oceli, uhlíkové oceli a mosazi. Tloušťka finálních podložek se pohybuje od 0,006 do 0,250 palce (od 0,152 do 6,35 mm). Spojení se vytváří teplem a tlakem, které pryskyřici vytvrdí a redukují do té míry, že je téměř nezjistitelná. Při teplotách nad přibližně 300 °F (150 °C) se však pojivo může zhoršit a dojde k zanedbatelné ztrátě celkové tloušťky. Ale ani zahřátí pryskyřice na teplotu nad 446 °F (230°C) nemá vliv na výkon podložky.

Konstruktéři by měli znát síly, které budou působit na laminovanou podložku, než zvolí materiál podložky. Čelní plochy podložek by neměly být vystaveny pohybům způsobujícím tření, pokud podložka není ošetřena PTFE. V opačném případě by mohlo dojít k delaminaci podložky. Pokud však mají díly polohovací otvory, budou na ně působit pouze síly vyvolané utahováním šroubů. V tomto případě neexistují žádná omezení pro použití laminovaných podložek. Laminované podložky by měly být obráběny, nikoli lisovány. Obrábění zanechává čisté hrany, díky nimž se podložky snáze odlupují. Obrábění také zabraňuje tvorbě otřepů při odlupování vrstev. Otřepy jsou vedlejším produktem při válcování a lisování.
