Měřicí techniky pro kontrolu svinutých pružných kolíků

Autoři: Lisa A. Wells, vedoucí technického oddělení, a Michael J. Pasko, aplikační inženýr

Průměr

Konstrukce svinutého pružného kolíku je navržena tak, aby průměr splňoval toleranci v rozsahu minimálně 270° obvodu. Tato konstrukční vlastnost zajišťuje, že průměr v švu zůstane stejný nebo menší než v jakémkoli jiném bodě v rovině otáčení. Tato vlastnost zabraňuje poškození hostitelské součásti švem.

Průměr se měří pomocí mikrometru. Měření mikrometrem se provádí v úhlech 0°, 45° a 90° ke spoji, jak je znázorněno na níže uvedených schématech. K měření velmi malých kolíků se používá mikrometr s prizmatickým dotekem o zmenšeném průměru. Bez ohledu na velikost měřících ploch je zásadní, aby byl kolík vycentrován mezi horním a dolním dotekem. Je také zásadní, aby mikrometr nebyl utažen nad bod, ve kterém se dotýká kolíku, protože nadměrný tlak může vést k nesprávným měřením. Průměr se měří v délce minimálně jednoho průměru kolíku od konce kolíku. Tím se eliminuje chyba měření související s přechodem z průměru zkosení na průměr kolíku. Například při měření svinutého pružného kolíku o průměru 4,00 mm by se průměr neměl měřit méně než 4,00 mm od konce kolíku.

Orientace v úhlu 0° ke švu

Orientace v úhlu 0° ke švu

Orientace v úhlu 45° ke švu

Orientace v úhlu 45° ke švu

Orientace v úhlu 90° ke švu

Orientace v úhlu 90° ke švu

Délka

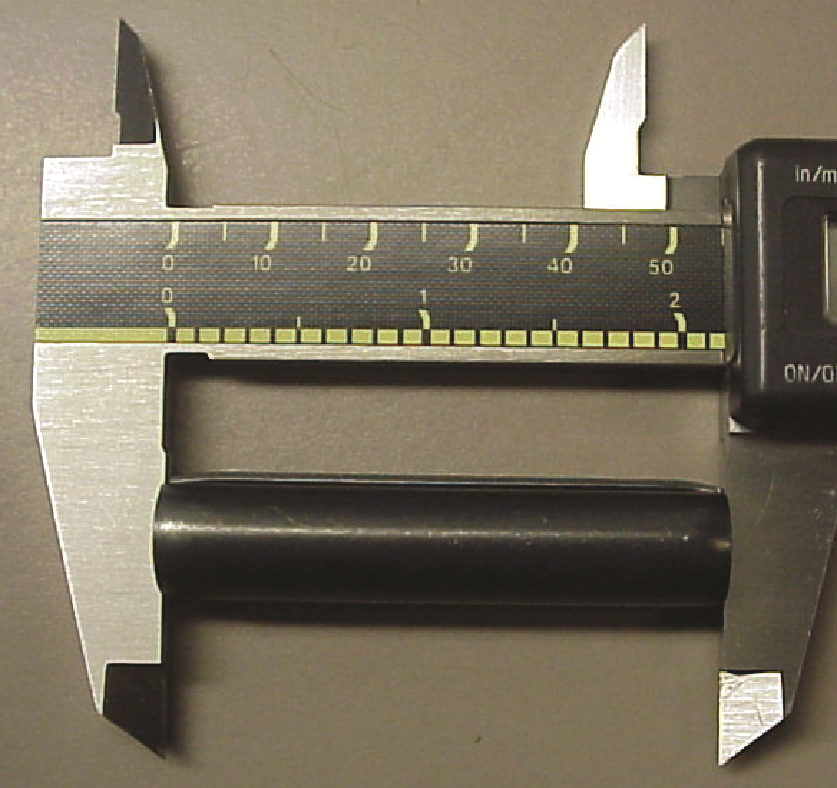

Délku svinutého pružného kolíku lze snadno změřit pomocí posuvného měřítka nebo mikrometru. Je zásadní, aby byl kolík umístěn přesně mezi čelistmi měřidla.



Průměr zkosení (maximální hodnota „B“)

Průměr zkosení nebo maximální hodnota „B“ je navržena tak, aby byl menší než minimální doporučený otvor. Tuto vlastnost lze změřit pomocí mikrometru, posuvného měřítka nebo optického komparátoru. Nejjednodušší metodou kontroly je nastavit mikrometr na specifikovaný rozměr „B“ max, zajistit jej a ujistit se, že kolík „zapadne“ nebo se vejde mezi horní a dolní čelisti. Vezměte prosím na vědomí schéma, které demonstruje správnou techniku měření pomocí mikrometru (nejběžnější metoda).

Průměr zkosení (maximální hodnota „B“)

Kontrola tvrdosti

Tvrdost se kontroluje jednou ze dvou metod. Preferovanou metodou je zkouška mikrotvrdosti. Druhou metodou je povrchová zkouška podle Rockwella.

Povrchová zkouška podle Rockwella může poskytnout platné výsledky, pokud je použita správně. Stupnice zkoušky podle Rockwella je určena tloušťkou testovaného pásu. Viz níže:

Tabulka 1
Stupnice zkoušky tvrdosti na základě tloušťky materiálu pro hotové výrobky

0,001 až 0,015* Vickers
0,015 až 0,025 15n STUPNICE
0,025 až 0,035 STUPNICE A
0,035 až 0,050 STUPNICE D
0,050“ a více STUPNICE C

*Jak je uvedeno, pásky o tloušťce 0,001“ až 0,015” musí být měřeny pomocí stupnice Vickers, nicméně stupnice Vickers může být použita k měření pásku jakékoli tloušťky.

Pro použití metody povrchové zkoušky Rockwell musí být z kolíku odstraněn proužek kolmo k jeho ose. Proužek musí být poté umístěn na desku takovým způsobem, aby byl plně podepřen. Vzhledem k tomu, že svinutý pružný kolík je kulatý, je třeba dbát na to, aby se poloměr proužku nedotýkal horní desky. Správnou přípravu vzorku a orientaci proužku vzhledem ke zkušební desce viz následující schémata:

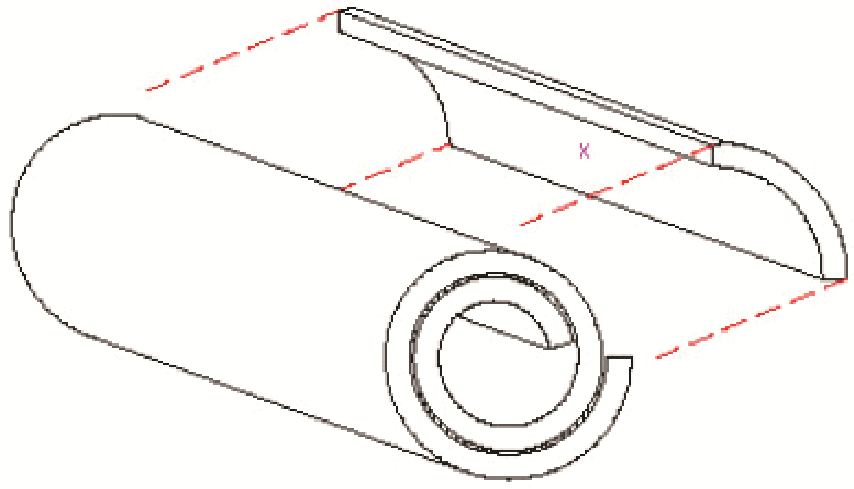

*Poznámka: „X“ označuje správné místo zkoušky ve středu proužku.

Odstranit zkušební proužek kolmo k ose kolíku, jak je znázorněno
*Poznámka: „X“ označuje správné místo zkoušky ve středu proužku.

Správně

Správně

Nesprávně

Nesprávně

Zkouška mikrotvrdosti svinutého pružného kolíku je preferovanou metodou. Pro zkoušku touto metodou se kolík rozřízne na průřezy a jeden z výsledných kusů se upevní pro zkoušku. Tento kus se poté vyleští, aby se odstranily stopy po řezání. Je důležité si uvědomit, že operace řezání a leštění musí být prováděny s použitím vhodných chladicích kapalin, aby se zabránilo nadměrnému zahřívání vzorku.

Jakmile je upevněný kus vyleštěn, kolík se zkouší uprostřed středního závitu metodou zkoušky mikrotvrdosti podle Vickerse. Viz „X“ na středním vinutí níže.

Diamant tvrdoměru Vickers musí být umístěn nejméně ve vzdálenosti jedné šířky diamantu od okraje materiálu. Při provádění více měření tvrdosti musí být každý diamant umístěn tak, aby vzdálenost mezi libovolnými dvěma diamanty byla větší než dvojnásobek vzdálenosti jakékoli deformace způsobené napětím, ke které může dojít při vytvoření vtisku. Všechny hodnoty tvrdosti jsou uváděny v HV (tvrdost Vickers).

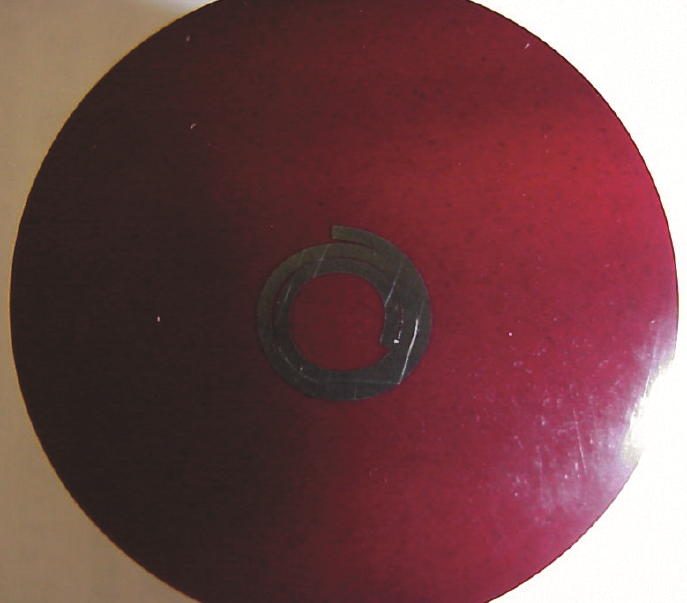

Fotografie namontovaného a vyleštěného svinutého pružného kolíku. Tento kolík je nyní připraven k mikrotvrdostní kontrole.

Fotografie namontovaného a vyleštěného svinutého pružného kolíku. Tento kolík je nyní připraven k mikrotvrdostní kontrole.

Správné místo zkoušky na svinutém pružném kolíku

Správné místo zkoušky na svinutém pružném kolíku

Společnost SPIROL vypracovala seznam vhodných zátěží pro zkoušku mikrotvrdosti podle Vickerse, které se mají použít na základě tloušťky zkoumaného surového materiálu. Viz tabulka 2.

Tloušťka pásu / palce Zatížení (gramy)
0,000 až 0,001   100
0,002 až 0,004    200
0,005 až 0,007  300
0,008“ a více 500

Tabulka 2
Tloušťka pásu vs. zátěž pro zkoušku mikrotvrdosti

Kontrola přímosti

Podle norem ASME B18.8.2-2000 a ASME B18.8.100M-2000 by měla být přímost svinutého pružného kolíku měřena měřidlem přímosti následovně:

Přímost po celé délce svinutých pružných kolíků musí být taková, aby kolíky volně procházely kruhovým měřidlem o délce uvedené v tabulce 3 pro příslušné délky kolíků. Maximální průměr otvoru kruhového měřidla musí odpovídat maximálnímu průměru volného průměru kolíku plus toleranci průměru přímosti uvedené v tabulce 3.

Specifikace přímosti svinutých pružných kolíků v palcích

Jmenovitá délka kolíku

 Délka měřidla přímosti +/- 0,005” Tolerance průměru přímosti (max. průměr kolíku plus)

Do 1” včetně

 1.000" .007”

1–2” včetně

 2.000" .010”

Nad 2”

 3.000" .013”
Specifikace přímosti svinutých pružných kolíků
Jmenovitá délka kolíku Délka měřidla přímosti +/- 0,015 Tolerance průměru přímosti (max. průměr kolíku plus)
Do 24 mm včetně 25mm 0,18 mm min.. – 0,20 mm max.
24-50mm včetně 50mm 0,30mm min. - 0,34mm max.
Nad 50 mm 75mm  0,42mm min. - 0,48mm max.

Tabulka 3
