Měřící techniky pro kontrolu svinutých pružných kolíků řady 550 pro kosmetické pouzdra

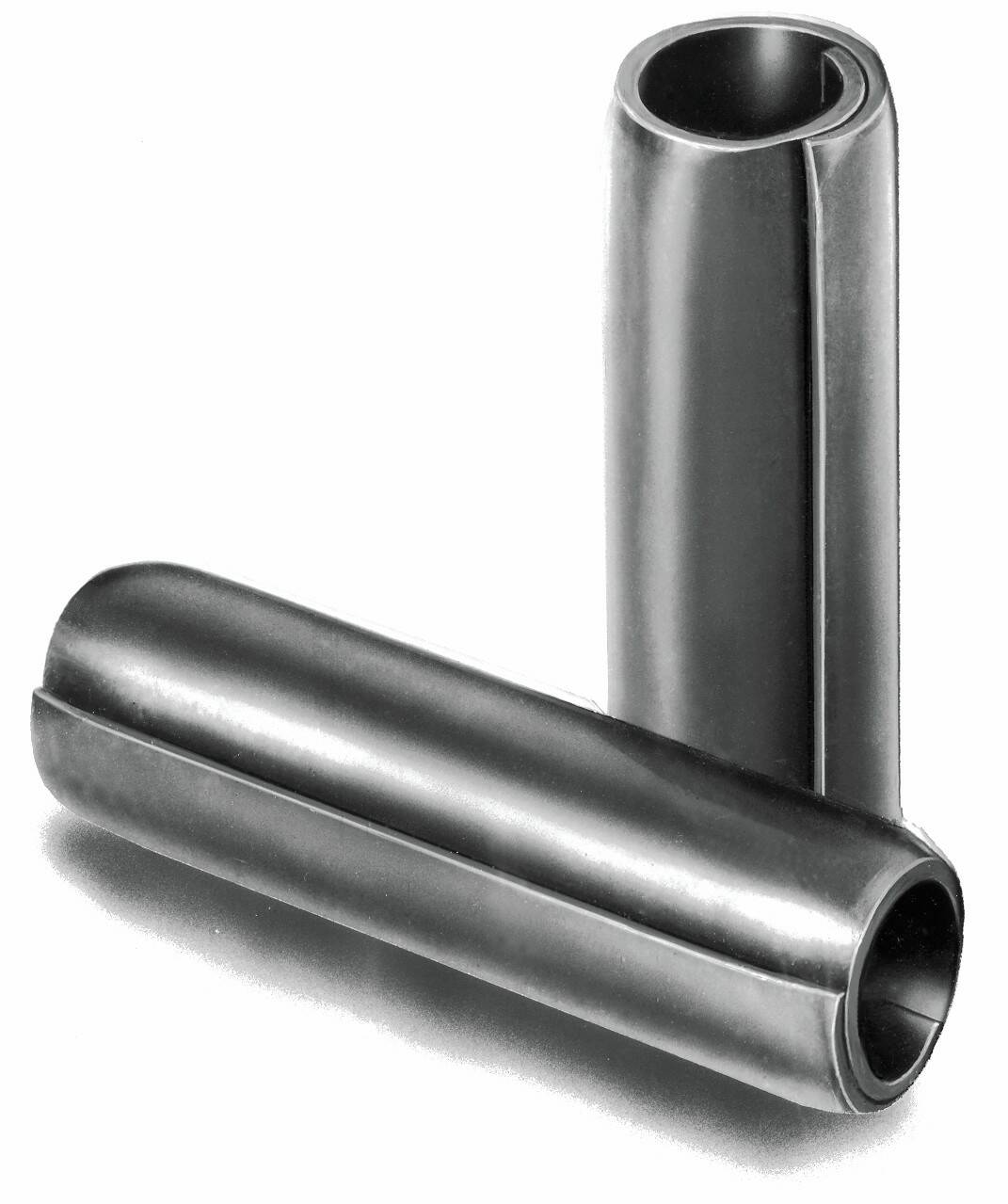

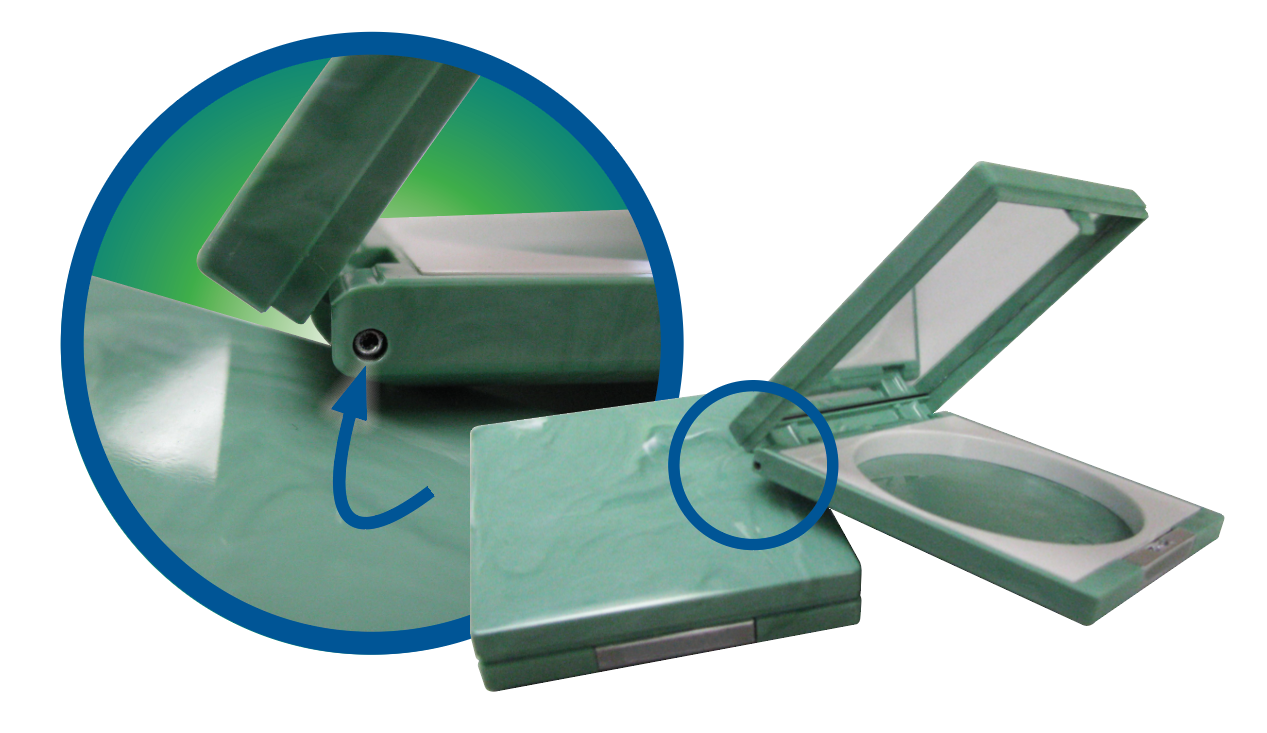

Svinuté pružné kolíky SPIROL® řady 550 pro kosmetiku byly navrženy speciálně pro použití jako čepy pantů v kosmetických pouzdrech. Šev tohoto pružného kolíku pro mimořádně nízkou třídu zatížení je zastrčený nebo srolovaný, aby pružný kolík zůstal kulatý. Kromě toho je šev opatřen zkosenou hranou, která zjemňuje přechod do oblasti „čárky“ (viz obrázek 1). Klíčovou charakteristikou svinutého pružného kolíku je to, že průměr kolíku ve švu je stejný nebo menší než průměr v oblasti sousedící se švem. Tím se zabrání kontaktu okraje materiálu s vnitřním průměrem stěny otvoru a zabrání se odřezávání při zasouvání. Po instalaci vyvíjí formace 1½ vinutí ideální množství radiální síly, která zajišťuje samosvornost i požadovaný kroutící moment, aniž by došlo k poškození plastu. Vzhledem k tomu, že kolík funguje jako pružina, tlumí nárazy a vibrace a chrání plast před nadměrnou silou, která by mohla otvor roztáhnout. Výsledkem je výjimečný výkon a zachování požadovaného uložení a funkce po celou dobu životnosti produktu. Díky kombinaci těchto faktorů je svinutý pružný kolík SPIROL® řady 550 ideální pro panty v kosmetických pouzdrech.

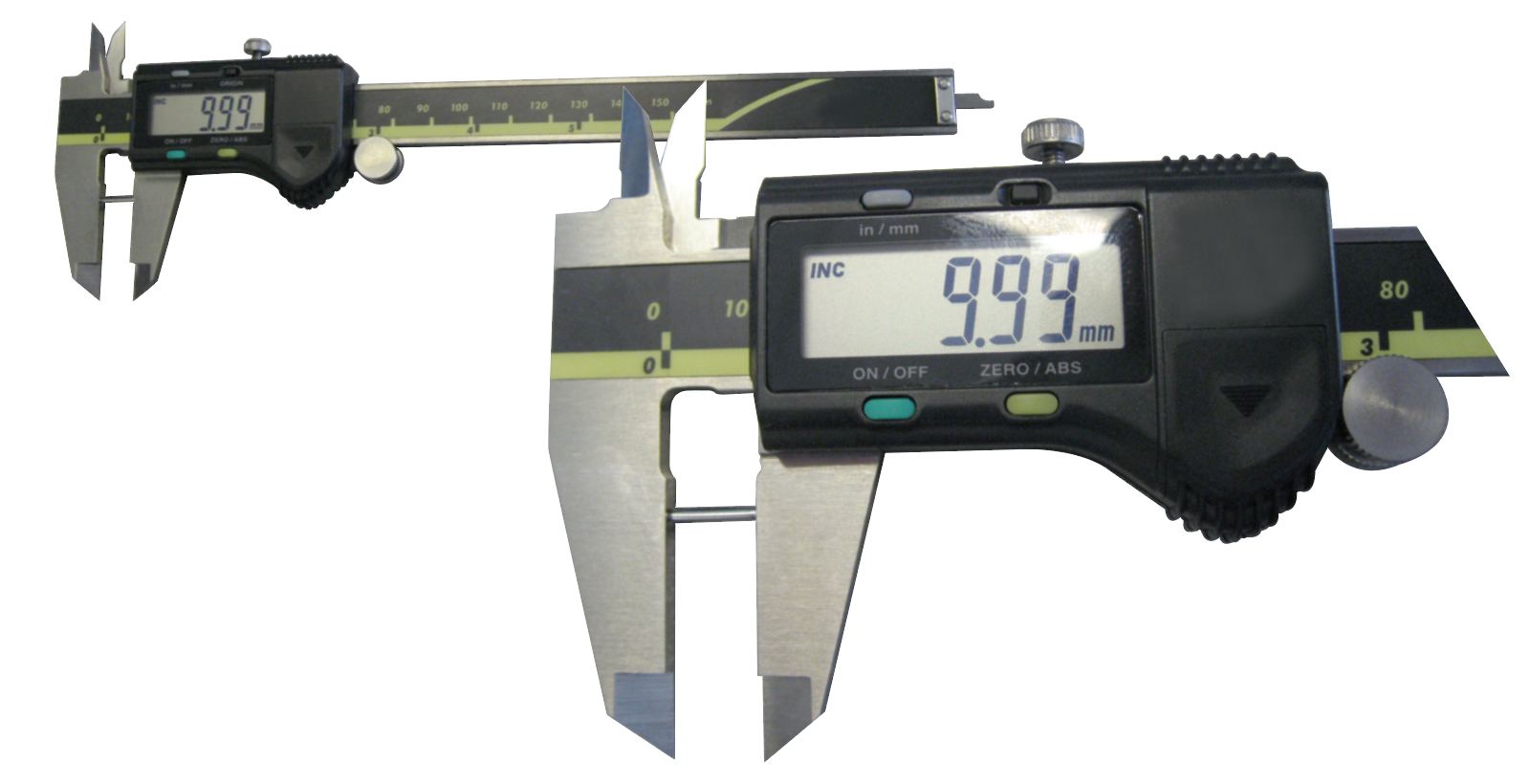

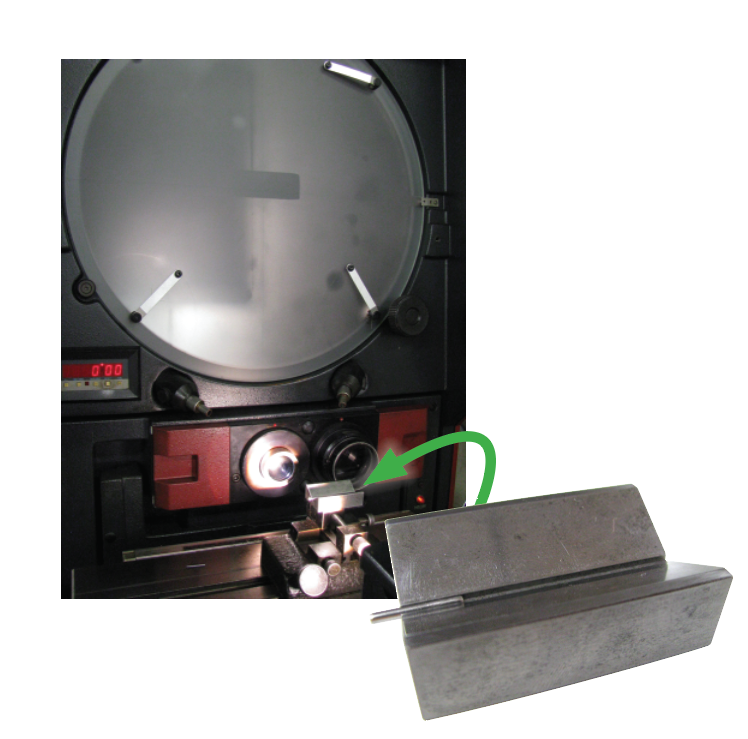

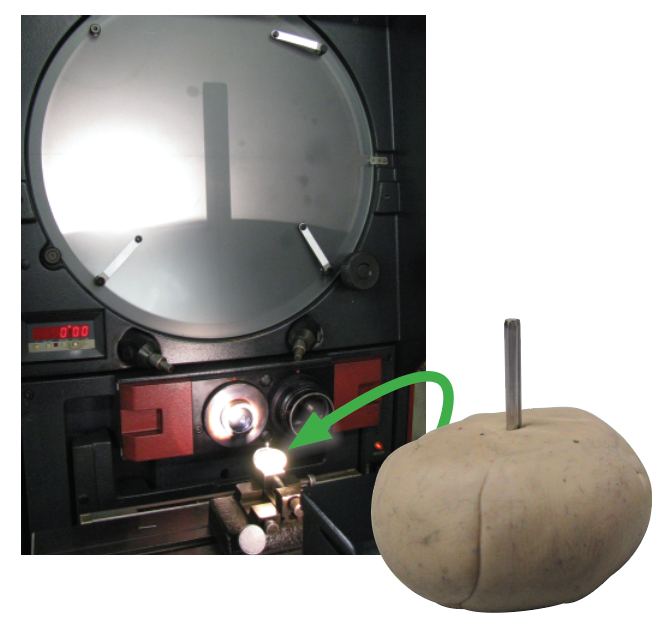

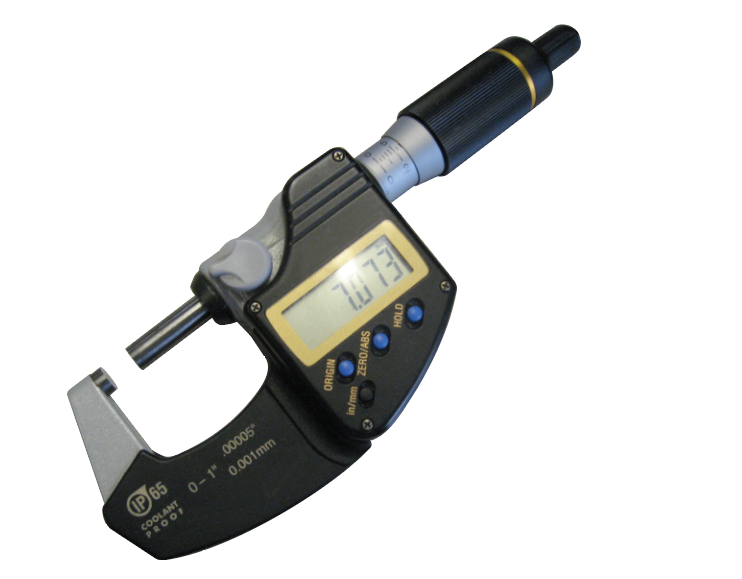

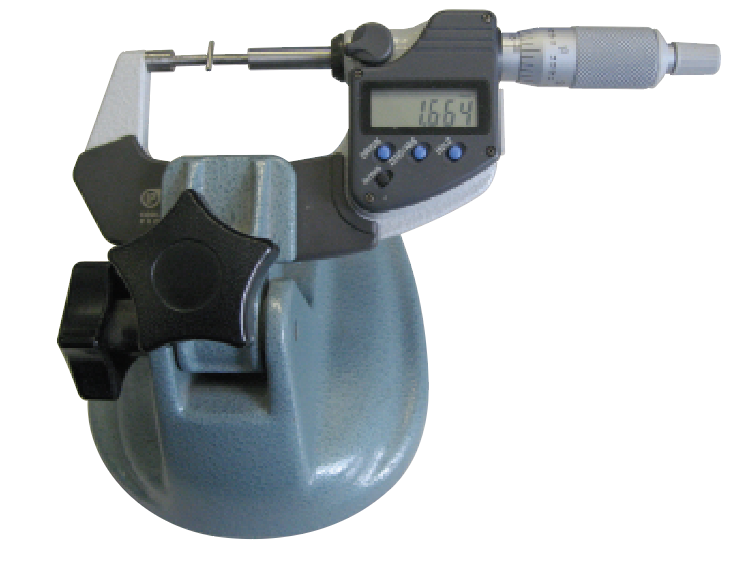

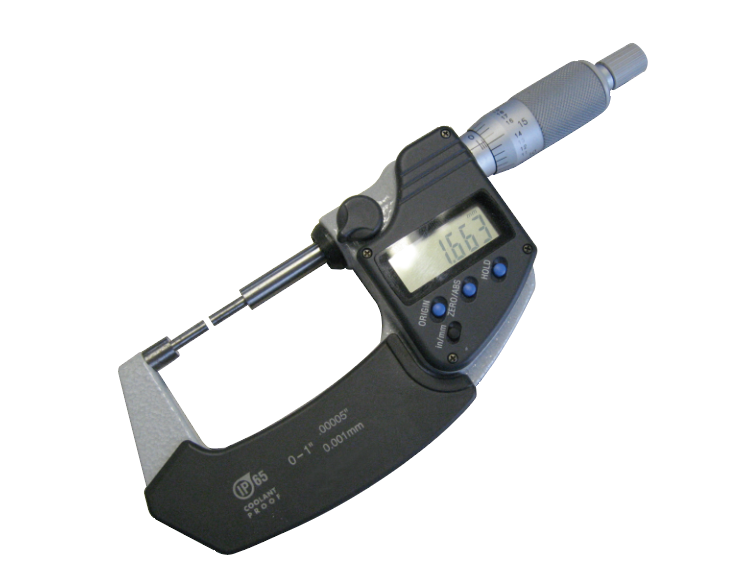

Použití stojanu na mikrometr (obr. 5) usnadní operátorovi správné umístění kolíku mezi čelisti mikrometru a zajistí, že během měření nebude vyvíjen nadměrný tlak. Držte kolík mezi palcem a ukazováčkem ve správně orientované poloze a jemně otáčejte vřetenem mikrometru, dokud se čelisti nedotknou kolíku.

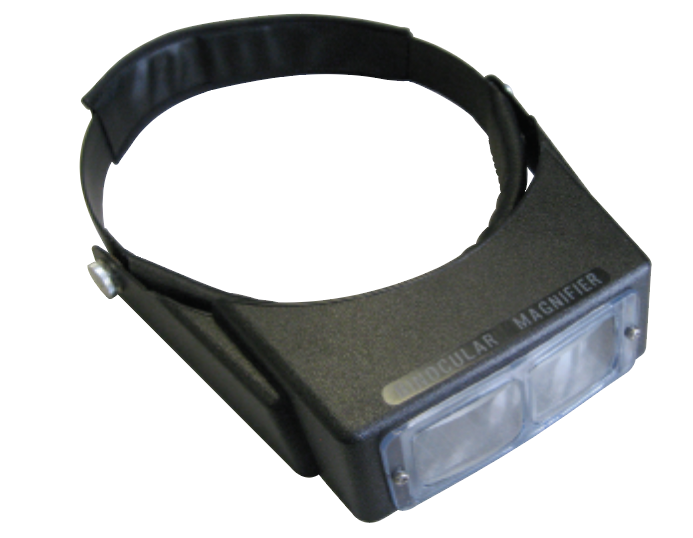

Při provádění kontroly je třeba postupovat s mimořádnou opatrností vzhledem k extrémní pružnosti kolíku. Na rozdíl od měření tužších součástí by měl být kontakt s kolíkem určován spíše zrakem pomocí optivizoru (nebo jiným typem zvětšovacího skla) a počátečním pocitem uložení kolíku mezi palcem a ukazováčkem než pocitem při utahování vřetena mikrometru na kolík. Pokud je po počátečním kontaktu cítit, že mikrometr na kolíku byl příliš utažen, potom bude naměřená hodnota nesprávná.

Použití kosmetického svinutého pružného kolíku řady 550 zjednoduší konstrukci, protože již není nutné vychýlení vnějšího a vnitřního otvoru pro zajištění tření. Úmyslné nesouosé uspořádání je při výrobě obtížné kontrolovatelné a vyvolává napětí v oblasti pantu, což způsobuje praskání a vypadávání kolíku. Níže jsou uvedeny některé pokyny, které je třeba dodržovat při navrhování kosmetických pouzder:

V ideálním případě by všechny otvory ve víku a základně měly mít stejnou velikost.

• Pokud není možné mít ve víku a základně otvory stejné velikosti, lze toleranci rozdělit mezi vnější a vnitřní otvory následovně:

  • Vnější otvory = Menší polovina tolerance
  • Vnitřní otvory = Větší polovina tolerance
• Nesouosost by neměla přesáhnout 0,05 mm.
• Vnitřní člen zadržuje 60 % nebo více délky kolíku.
• Minimální opěrná plocha v každém výstupku by měla přesahovat trojnásobek průměru kolíku.
• Hloubka otvoru ve vnitřním výstupku by měla být alespoň o 0,38 mm větší než délka zachyceného kolíku, aby se zabránilo zlomení při montáži.
• Minimální průměr výstupku by měl být dvakrát až třikrát větší než průměr kolíku, aby byla zajištěna dostatečná tloušťka stěny.
