Kompenzace osových tolerancí a jejich řetězení pomocí oválných výztužných sloupků

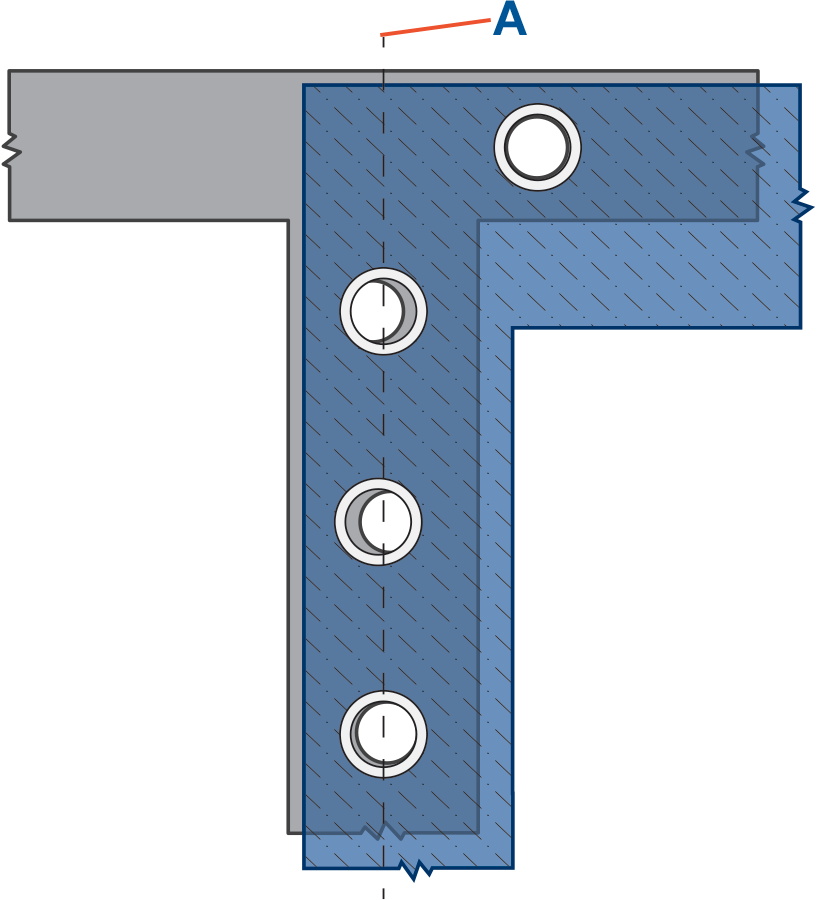

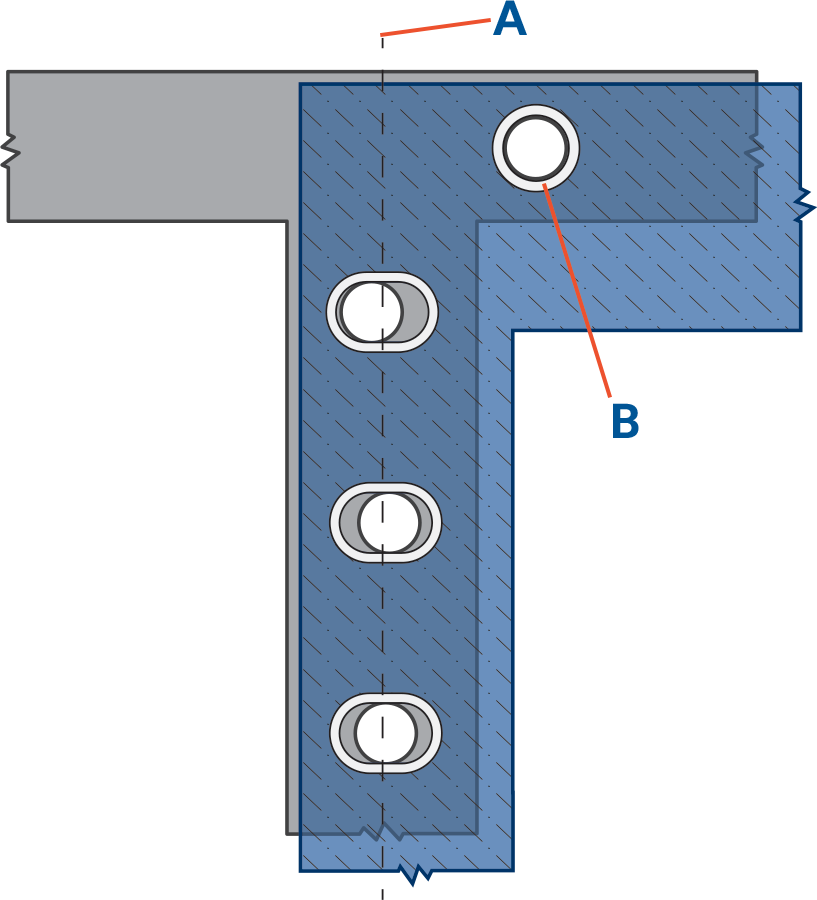

Konstruktér sestavy musel zohlednit řetězení osových tolerancí několika upevňovacích bodů. Požadavek na sestavu na obrázku 1 byl takový, že nemohlo docházet k žádnému posunu ve směru osy Y. Proto se konstruktér rozhodl použít (1) výztužný sloupek jako referenční bod, který se instaluje jako první, aby bylo zajištěno správné celkové umístění. Poté přepracoval sestavu tak, aby nahradil (3) kruhové výztužné sloupky oválnými výztužnými sloupky, a tím zohlednil jakékoli odchylky od osy podél zbývajících (3) upevňovacích bodů (obrázek 2).

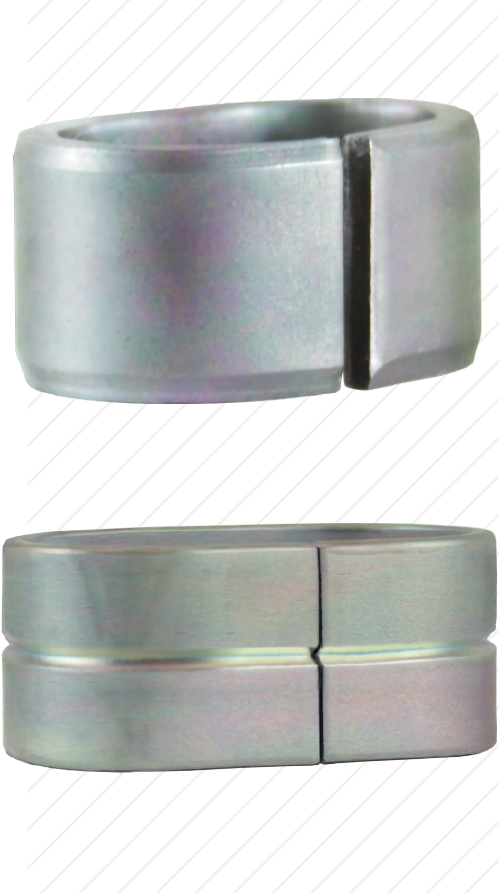

Řešením, které zohledňuje řetězení tolerancí a zároveň zachovává osy sestavy, je použití oválných výztužných sloupků. Oválné výztužné sloupky SPIROL CL400 s děleným švem a CL460 na obstřik poskytují 2,25 mm dodatečné vůle na jedné ose, což poskytuje větší flexibilitu než kruhové výztužné sloupky pro kompenzaci osových tolerancí a jejich řetězení. Tvarovací proces používaný k výrobě těchto oválných dílů generuje minimální či nulový odpad a umožňuje vysoké výrobní rychlosti, což vede k výrazně nižším nákladům ve srovnání s obráběnými díly, díly tvářenými za studena nebo díly z práškové metalurgie, které mohou mít nákladný nevyužitý materiál (odpad) nebo pomalejší výrobní výkon.

IPokud má protikus známé odchylky tolerancí podél určité osy, které způsobují potenciální nesouosost v konkrétních upevňovacích bodech, lze strategicky použít oválné výztužné sloupky v kombinaci s kulatými výztužnými sloupky (obrázky 2 a 4). Tato flexibilita dává konstruktérovi plastové součásti možnost poskytnout řešení v případě problémů s vyrovnáním – zejména pokud nemají kontrolu nad konstrukcí protikusu. Kruhové výztužné sloupky mají v této kombinaci také svůj význam. V sestavách s více upevňovacími body konstruktéři nechtějí nutně přílišnou flexibilitu podél jedné osy. To by mohlo vést například k tomu, že by celý plastový díl příliš vyčníval na jednu stranu protikusu. Proto jsou omezení vůle kulatých výztužných sloupků cenná – udržují celkové středění sestavy, zatímco oválné výztužné sloupky zmírňují problém potenciální nesouososti na konkrétních, cílených upevňovacích bodech.

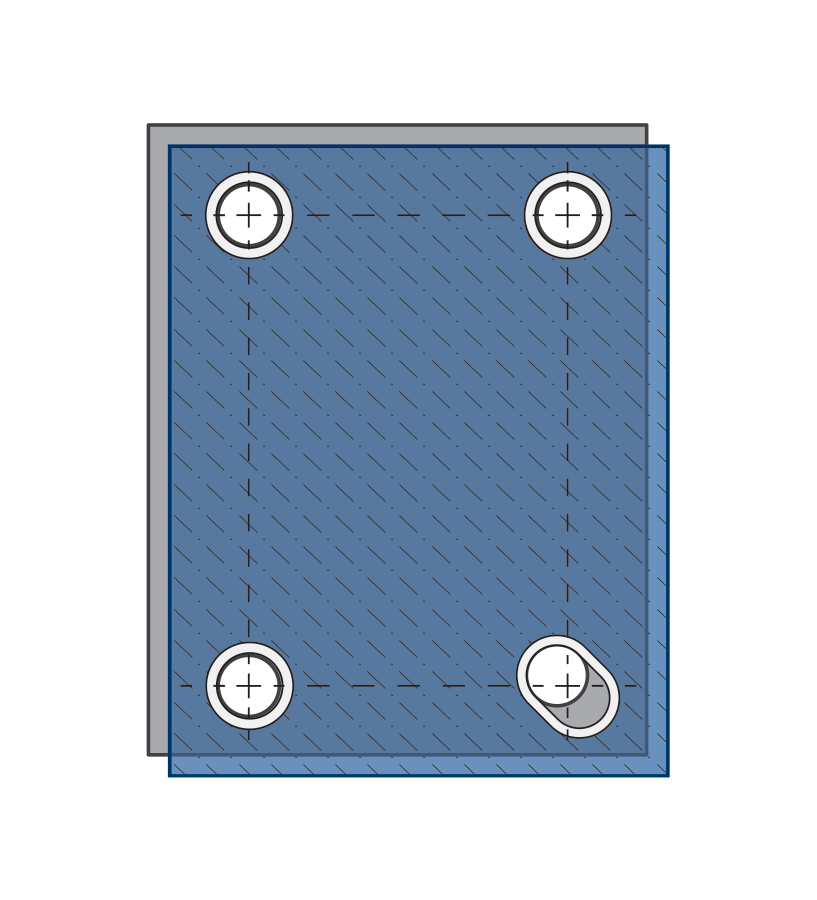

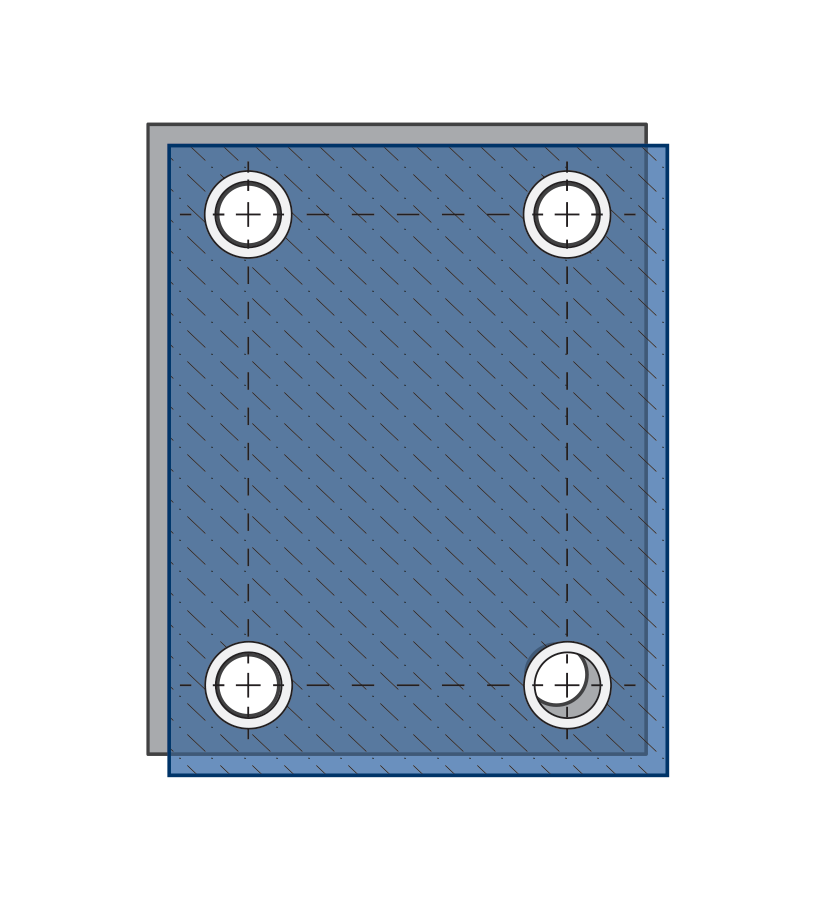

U sestavy se čtyřmi (4) upevňovacími body v obdélníkovém uspořádání. To vede k možnosti nesouososti podél osy X a Y (obrázek 3). Konstruktér produktu se rozhodl umístit oválný výztužný sloupek úhlopříčně do jednoho z rohů (vpravo dole), aby se vyrovnala potenciální nesouosost (obrázek 4). Během montáže lze nejprve zajistit upevňovací body s (3) kulatými výztužnými sloupky, poté bude jakákoli nesouosost mezi plastovou součástí a protikusem vyrovnána oválným výztužným sloupkem v konečném upevňovacím bodě.

Vzhledem k počtu dostupných možností výztužných sloupků doporučujeme konzultovat s aplikačními inženýry společnosti SPIROL, kteří se specializují na výztužné sloupky, aby byl zajištěn správný výběr pro vaši konkrétní sestavu. S téměř 80 lety zkušeností v oblasti upevňování a spojování je společnost SPIROL připravena pomoci s vaším dalším projektem!
