Jak vyjmout svinutý pružný kolík

Christie Jones, viceprezidentka pro marketing

Na rozdíl od válcových kolíků, které při montáži okamžitě poškodí otvor, jsou svinuté pružné kolíky opakovaně použitelné spojovací prvky a lze je vyjmout bez poškození okolních součástí – pokud se to provede správně. Míra obtížnosti při vyjímání kolíků se však výrazně liší podle typu otvoru. Svinuté pružné kolíky v průchozích otvorech lze vyjmout snadno a rychle. Naopak u slepých otvorů jsou možnosti vyjmutí svinutých pružných kolíků omezené.

Svinuté pružné kolíky jsou k dispozici v lehké, střední nebo vysoké třídě zatížení.

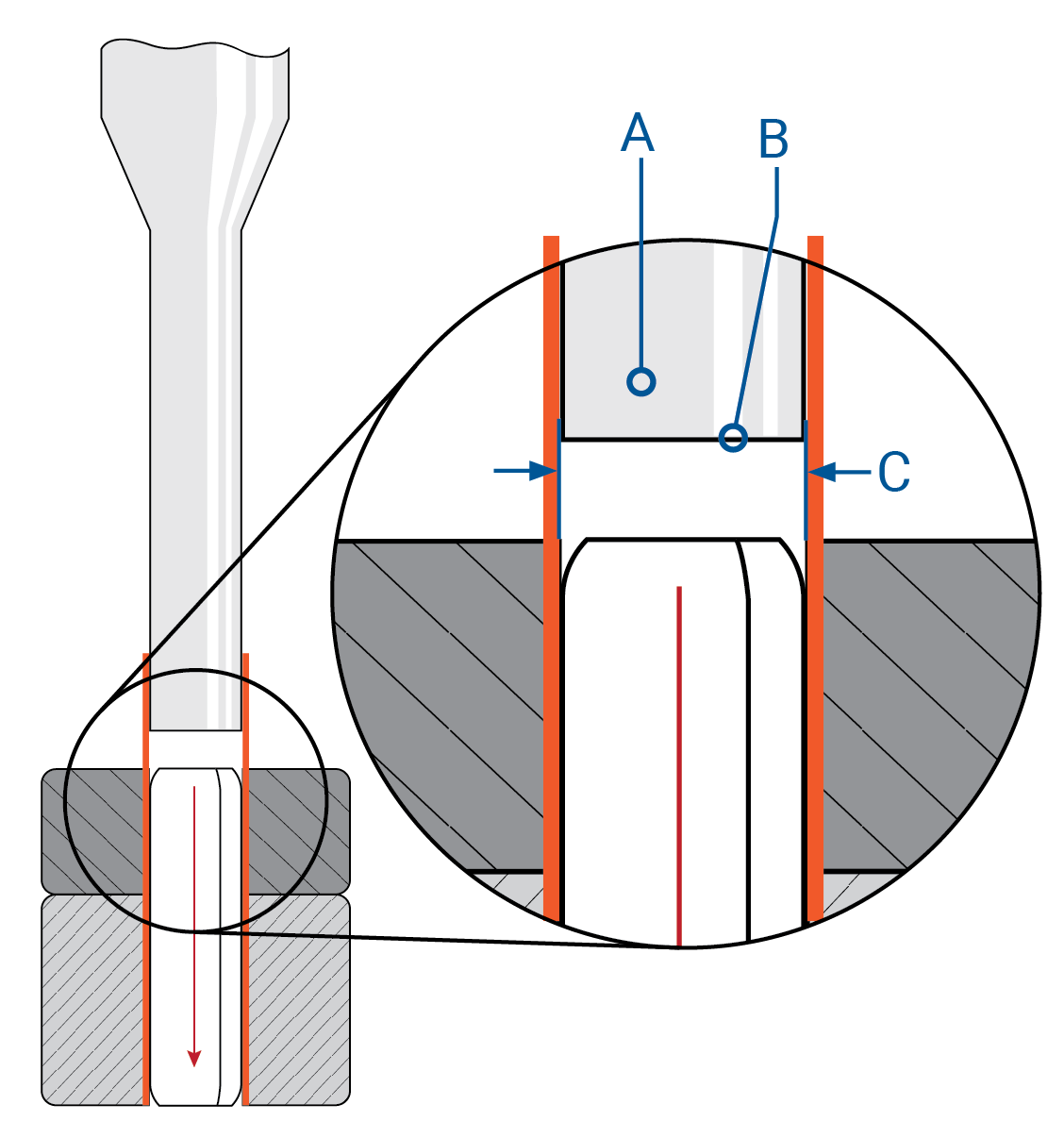

Obrázek 1
A: Průměr průbojníku ≈ průměr otvoru
B: Konec průbojníku je plochý
C: Průměr otvoru

Demontáž z průchozích otvorů

V sestavách s průchozími otvory lze svinuté pružné kolíky snadno a rychle demontovat. Nejprve zjistěte průměr otvoru. Poté vyhledejte průbojník se stejným jmenovitým průměrem. Průbojník musí mít ploché, kolmé zakončení a po celé délce stejný průměr. Průměr na konci průbojníku, který přichází do styku s kolíkem, nesmí být za žádných okolností menší než průměr vnějšího vinutí svinutého pružného kolíku. Vložte průbojník do otvoru a poté s ním opatrně postupujte kladivem nebo lisem, dokud svinutý pružný kolík nevyjde na druhé straně. Pokud je postup proveden správně, sestava nebude poškozena a kolík lze po opravě součástí znovu nainstalovat do sestavy. Ačkoli je to účinné u pružných kolíků s drážkou, nepoužívejte k odstranění svinutých pružných kolíků průbojníky s kulatým koncem (obrázek 1).

Odstranění ze slepých otvorů

Sestavy se slepými otvory představují značné výzvy. Ačkoli existuje mnoho přístupů k demontáži kolíků s různou mírou úspěšnosti, nejúčinnější metodou demontáže je použití elektrického výbojového stroje (EDM). V některých aplikacích může vrtání do osy kolíku, pokud je provedeno opatrně a s chladivem, odstranit dostatečnou část kolíku, aby bylo možné jej ručně „vytáhnout“ z otvoru kleštěmi (obrázek 2). V některých případech výrobci, kteří potřebují zachovat opravitelnost sestav se slepými otvory, použijí kolík vyčnívající z otvoru, aby jej mohli uchopit a vytáhnout z otvoru kleštěmi za vnější průměr.

Závěr

Konstruktéři by měli zohlednit požadavky na opravitelnost sestavy a podle toho optimalizovat konstrukci hlavních komponent. Je třeba brát v úvahu nejen snadnost instalace kolíku, ale také snadnost a možnost jeho odstranění.

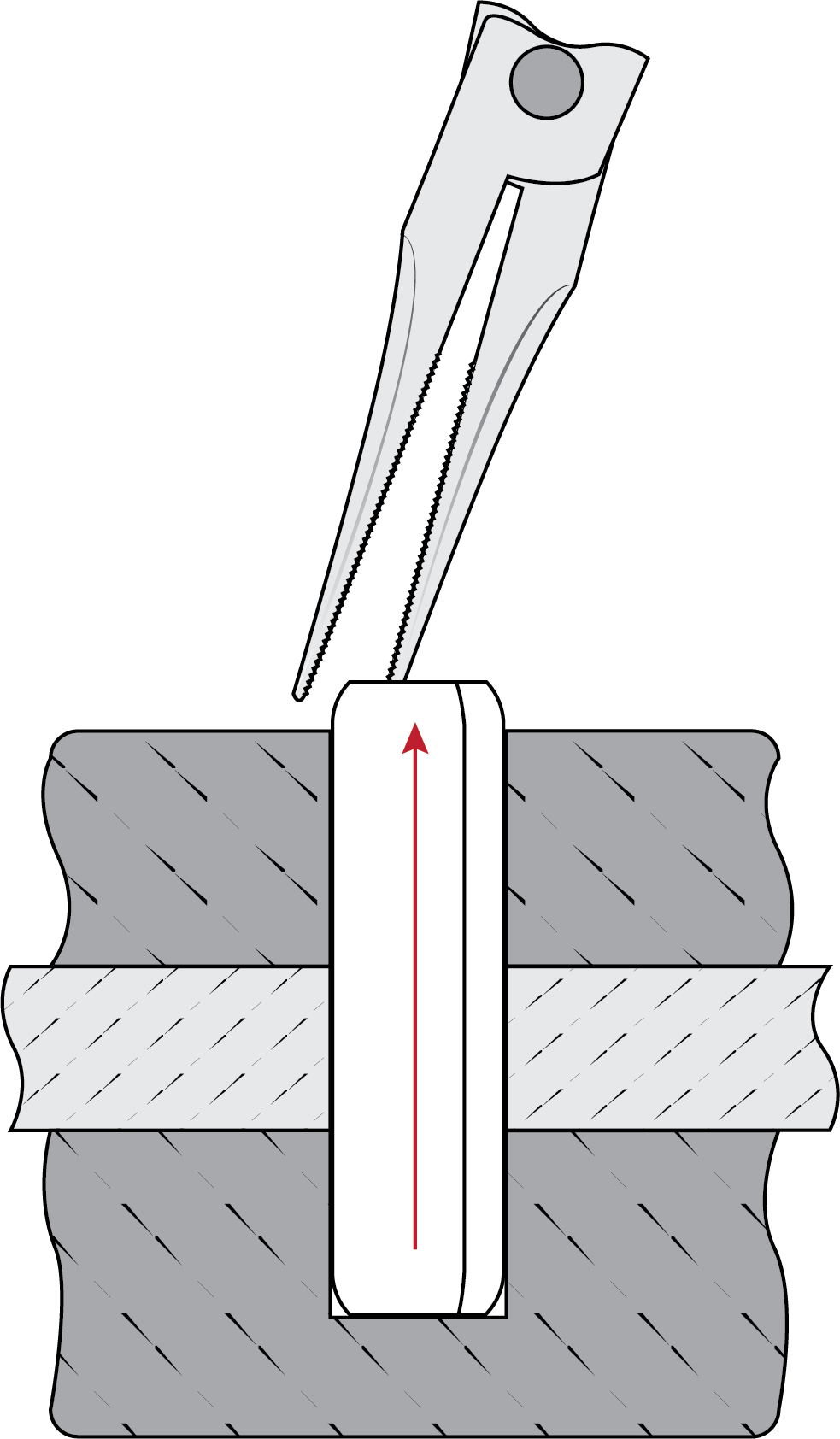

Obrázek 2

Původně napsal Jeff Greenwood
