Jak vybrat závitovou vložku pro vaši 3D tištěnou sestavu

Autor: Kathrine Ionkin – aplikační inženýrka

Stejně jako u plastových sestav vyráběných vstřikováním se závitové vložky běžně používají i v 3D tištěných sestavách, kde zajišťují opakovaně použitelné závity a zvyšují pevnost spojů. Tento technický článek poskytuje doporučení, konstrukční směrnice a očekávané výkonnostní parametry pro různé závitové vložky používané v procesech 3D tisku FDM (Fused Deposition Modeling), SLS (Selective Laser Sintering) a SLA (Stereolithography), technologie aditivní výroby nejvhodnější pro sestavy, jejichž vlastnosti a výkon se zlepšují použitím závitových vložek.

Dlouhá tepelná/ultrazvuková vložka SPIROL řady 29 v 3D tištěné  jo-jo sestavě

Obrázek 1
Dlouhá tepelná/ultrazvuková vložka SPIROL řady 29 v 3D tištěné jo-jo sestavě

Přehled o 3D tisku

Extruze materiálu – modelování tavným nanášením

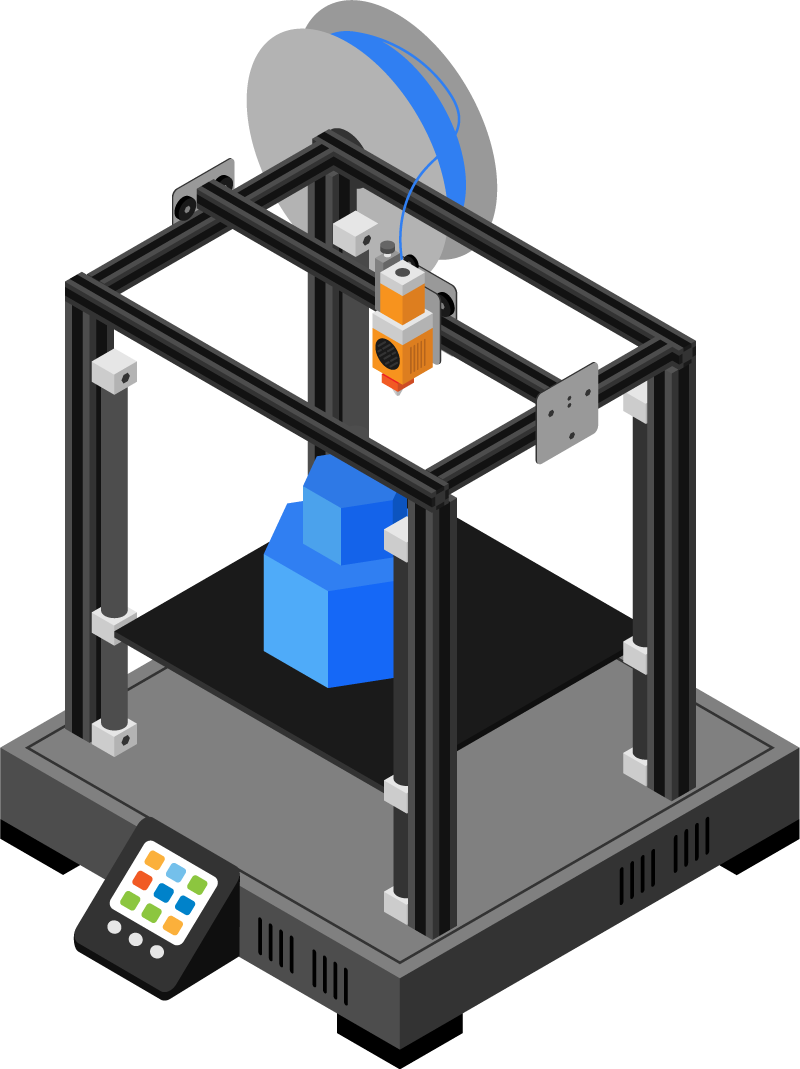

Technologie tiskáren FDM

Obrázek 2
Technologie tiskáren FDM

FDM tisk spočívá v extruzi roztavených termoplastických strun přes vyhřívanou trysku, čímž se vytváří díly vrstva po vrstvě. Jedná se o nejrozšířenější metodu 3D tisku díky její cenové dostupnosti a uživatelské přívětivosti. Mezi běžné materiály pro FDM patří PLA, ABS a PETG.

Fúze práškového lože – selektivní laserové slinování

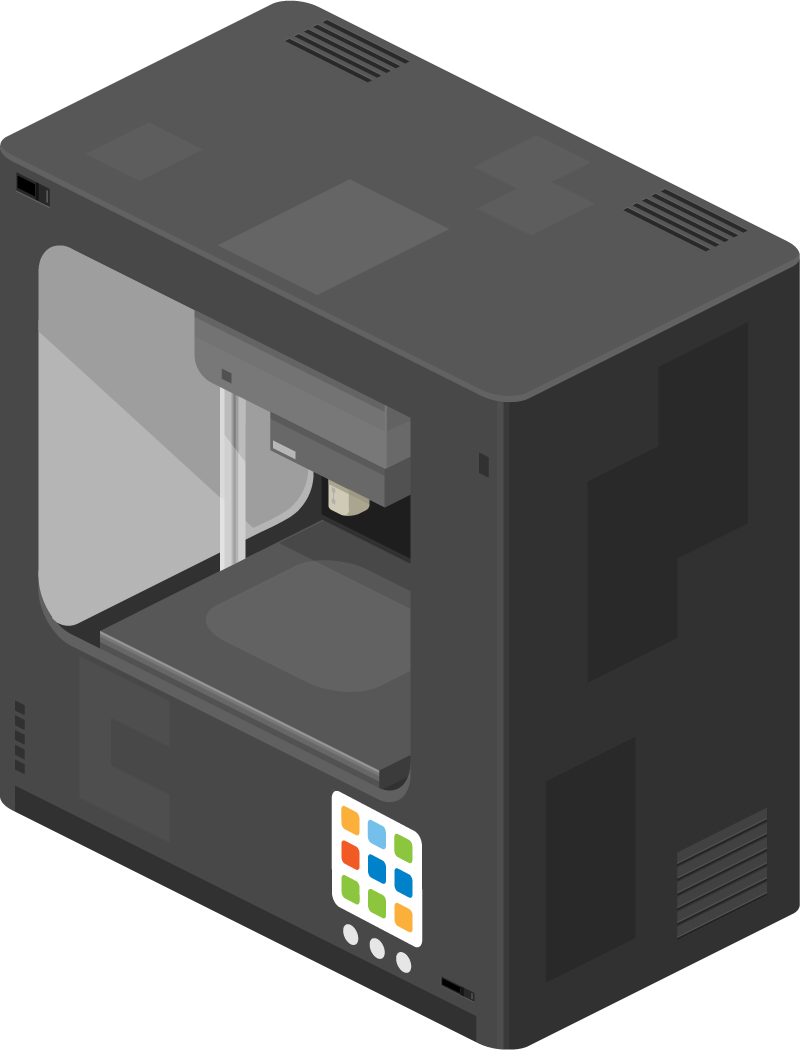

Technologie tiskáren SLS

Obrázek 3
Technologie tiskáren SLS

SLS tisk využívá laser k tavení vrstev práškových termoplastů. Tato metoda je ideální pro vytváření složitých geometrií a poskytuje díly s vynikající mechanickou pevností. Nejběžnějším materiálem v SLS je nylon.

Fotopolymerizace ve vaně – stereolitografie

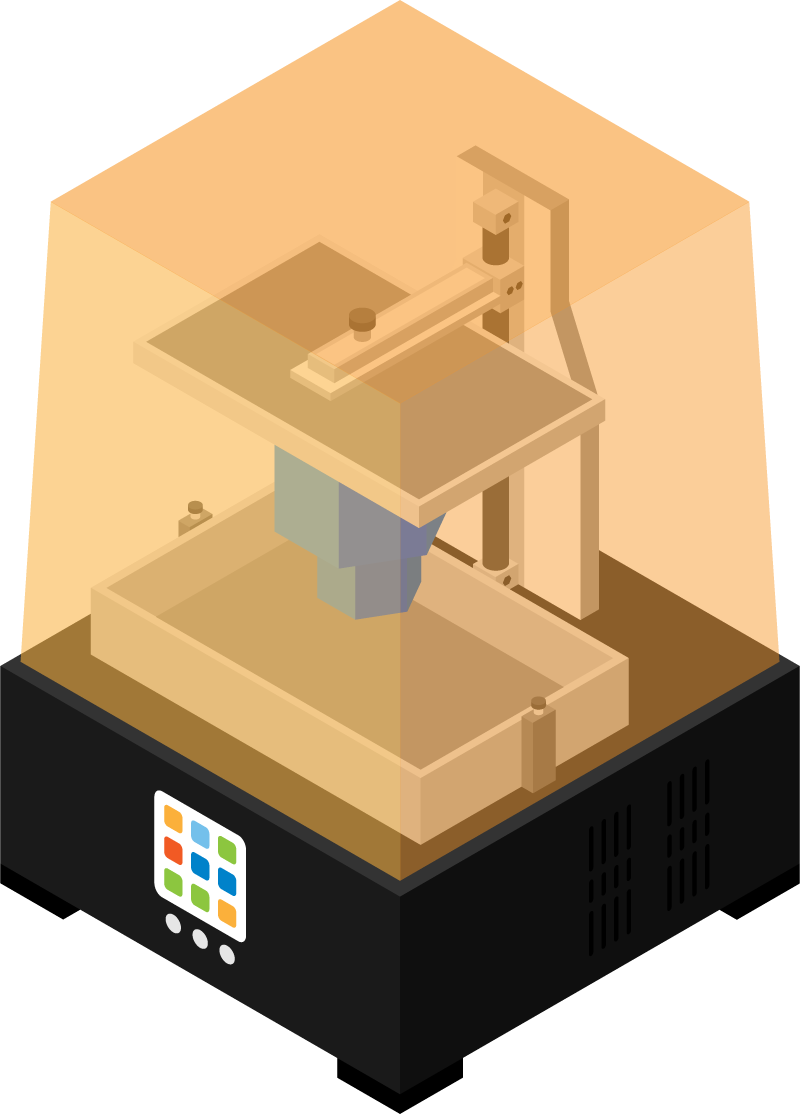

Technologie SLA tiskáren

Obrázek 4
Technologie SLA tiskáren

Tisk SLA využívá UV laser k vytvrzování tekutých termosetových pryskyřic vrstvu po vrstvě prostřednictvím fotopolymerizace. Tento proces produkuje díly s vysokým rozlišením detailů a přesností.

Doporučení pro závitové vložky

Závitové vložky se dodávají v různých typech, často kategorizovaných podle způsobu instalace, jako je instalace za tepla/ultrazvukem po formování a lisování za studena. Optimální typ vložky pro 3D tištěnou aplikaci je určen hostitelským plastovým materiálem.

Pro termoplasty (FDM a SLS)

Termoplasty lze opakovaně zahřívat a ochlazovat s minimální změnou jejich vlastností. Závitové vložky lze proto do termoplastových 3D tištěných sestav instalovat pomocí tepla (termicky) nebo ultrazvuku, nebo je lze do sestavy jednoduše vtlačit či zašroubovat:

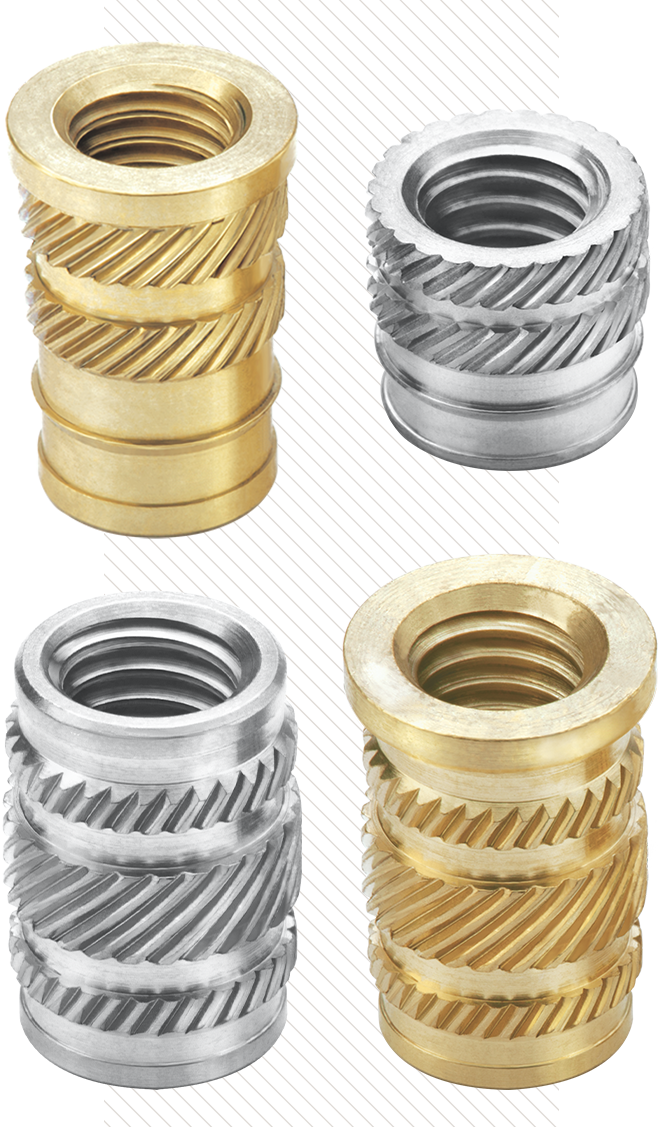

Vložky pro montáž za tepla/ultrazvukem SPIROL řady 19/20 (nahoře) a řady 29/30 (dole)

Obrázek 5
Vložky pro montáž za tepla/ultrazvukem SPIROL řady 19/20 (nahoře) a řady 29/30 (dole)

Pro termosetové plasty (SLA)

Tepelně tvrzené plasty zůstávají po vytvrzení trvale pevné a při vystavení vysokým teplotám se rozkládají, nikoli roztaví. Proto se doporučuje instalovat závitové vložky ve „studeném“ stavu:

  • Lisované vložky: Nejúčinnější volba pro tepelně tvrzené materiály.
  • Samořezné vložky: Schůdná alternativa, která může vyžadovat menší sílu při instalaci, ale omezuje kroutící moment při povolování.
  • Expanzní vložky: Nejjednodušší na instalaci, avšak s nejnižším výkonem ze všech typů vložek.

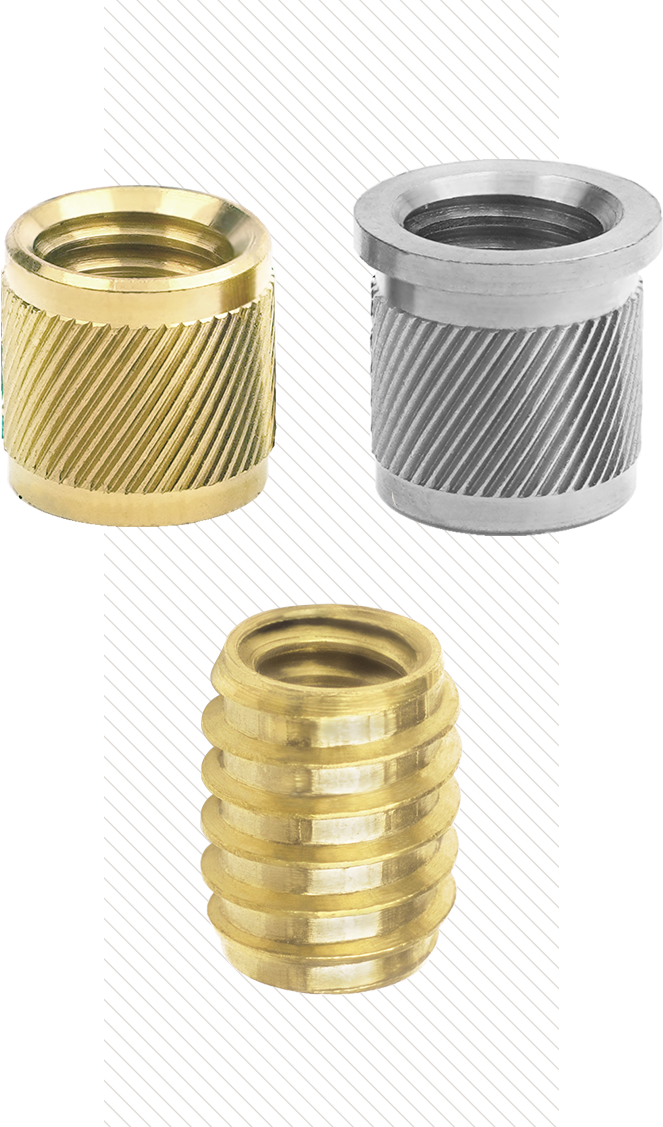

Figure 6: SPIROL Series 50 (top left) and 51 (top right) Press-In Inserts and SPIROL Series 10 Self-Tapping Insert (bottom)

Obrázek 6
Lisované vložky SPIROL řady 50 (vlevo nahoře) a 51 (vpravo nahoře) a samořezné vložky SPIROL řady 10 (dole)

Vlastnosti materiálu

Výkon vložky je silně ovlivněn vlastnostmi hostitelského materiálu.

  • Pevnost v tahu: Měří schopnost materiálu odolávat plastické deformaci
  • Modul pružnosti: Ovlivňuje tuhost materiálu a schopnost rozložit ohybové síly, což je klíčové pro prevenci deformace a zajištění správného rozložení zatížení

Kromě toho budou proces instalace ovlivňovat i tepelné vlastnosti, protože materiály s vyšší tepelnou vodivostí zajišťují rovnoměrnější distribuci tepla, zlepšují tok plastu a zajišťují úplné vyplnění kolem upevňovacích prvků pro bezpečné spojení. Stejně tak hodnota tepelné deformace daného plastu ovlivní teplotu pro tepelnou nebo ultrazvukovou instalaci závitové vložky.

Konstrukční směrnice

Výkon závitové vložky v 3D tištěných materiálech je ovlivněn několika klíčovými faktory. Tato část popisuje základní návrhové pokyny se zaměřením na velikost otvoru v hostitelském materiálu, vlastnosti materiálu, tloušťku stěny, výplň a tloušťku vrstvy, aby byl zajištěn optimální výkon závitové vložky v aplikacích 3D tisku.

Velikost otvoru

Velikost otvoru je zásadní pro výkon závitových vložek. Katalog závitových vložek společnosti SPIROL poskytuje pokyny pro určení velikosti otvoru, ale tolerance 3D tisku často překračují doporučenou hodnotu +0,08 mm. Typické tolerance jsou následující:

  • Průmyslový FDM tisk: ±0,2 mm
  • Stolní tiskárny: ±0,3–0,5 mm
  • Tiskárny SLA: ±0,1 mm
  • Tisk SLS: ±0,3 mm

Jednou z možností, jak zmírnit odchylky, je vyvrtání otvorů do plastového nosiče, což sice snižuje odchylky, ale může ohrozit vyztužení vnějšími stěnami vytištěnými technologií FDM (podrobněji popsáno níže v tomto článku). Alternativně lze provádět iterativní vývoj, dokud není dosaženo optimální velikosti otvoru.

Tloušťka stěny

Závitová vložka vyžaduje dostatečnou tloušťku pevné stěny v okolní oblasti, aby splnila očekávané výkonnostní parametry. Pro optimální výkon vložky navrhněte počet vrstev (obvodů) vnější stěny tak, aby vznikl pevný prvek (výstupek) o průměru nejméně 1,5násobku průměru rýhování vložky. U závitové vložky M6 k tomu dojde při 6 vrstvách stěny (při průměru trysky 0,4 mm). Maximálního výkonového potenciálu je dosaženo s výstupkem o velikosti nejméně dvojnásobku průměru rýhování vložky.

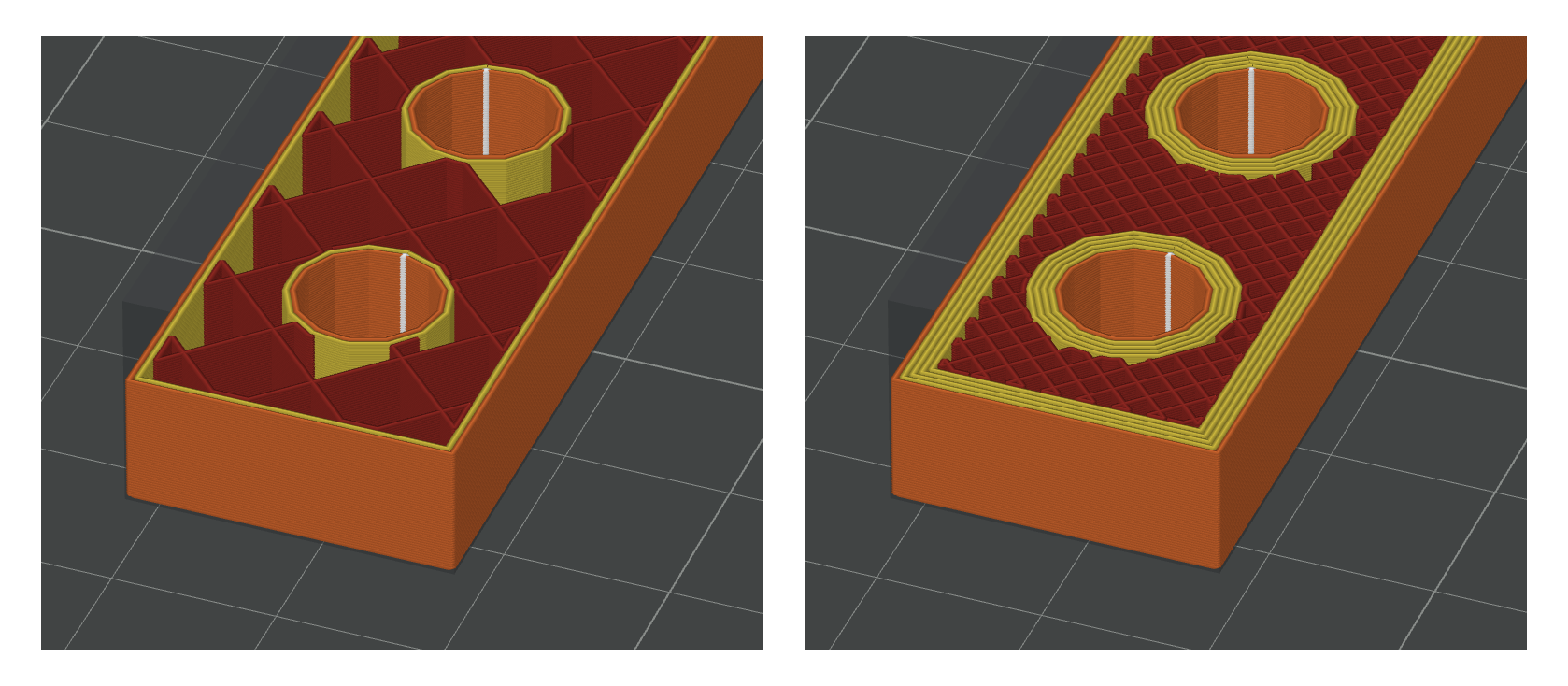

15% výplň s 2 vrstvami stěny (vlevo), 55% výplň s 5 vrstvami stěny (vpravo)

Obrázek 7
15% výplň s 2 vrstvami stěny (vlevo), 55% výplň s 5 vrstvami stěny (vpravo)

Výkon při kroutícím momentu
0 5 10 15 20 25 1 3 5 7 9 11 Výkon při kroutícím momentu [Nm]
Počet perimetrů

Výkon při axiálním tahu
0 500 1000 1500 2000 2500 3000 3500 4000 4500 1 3 5 7 9 11 Výkon při axiálním tahu [N]
Počet perimetrů

Obrázek 8
Výkon vložky v závislosti na počtu perimetrů (materiál PLA, 15% výplň, testování provedeno s krátkou vložkou SPIROL INS 29 M6)

Výkon při kroutícím momentu
0 2 4 6 8 10 12 14 16 18 20 0 10 20 30 40 50 60 70 80 90 100 Výkon při kroutícím momentu [Nm]
Procento výplně (%)

Výkon při axiálním tahu
0 500 1000 1500 2000 2500 3000 3500 4000 4500 0 20 40 60 80 100 Výkon při axiálním tahu [N]
Procento výplně (%)

Obrázek 9
Výkon vložky v závislosti na procentu výplně (materiál PLA, 2 perimetry, testování provedeno s krátkou vložkou SPIROL INS 29 M6)

Procento výplmě (pouze FDM)

Výkon vložky lineárně roste s hustotou výplně. Pro optimální výkon vložky navrhujte hustotu výplně vyšší než 50 %.

Tloušťka vrstvy (FDM, SLS)

Obecně platí, že silnější vrstvy vedou ke slabšímu spojení mezi vrstvami, protože jsou v nich větší mezery. Nejlepšího výkonu vložky se obvykle dosahuje při tloušťce vrstvy kolem 0,16–0,2 mm pro FDM a SLS, kde je optimalizována pevnost v tahu.

Srovnání výkonu závitových vložek

Porovnejme výkon tří různých sérií závitových vložek M6: symetrických (SPIROL INS 29 Long) a asymetrických (SPIROL INS 19 Long) vložek lisovaných za tepla a lisovaných závitových vložek (SPIROL INS 50) v běžných materiálech pro 3D tisk. Podrobné výsledky srovnávacích testů jsou k dispozici pro komponenty tištěné technologií FDM, SLS a SLA. Tyto poznatky pomohou konstruktérům vybrat optimální závitovou vložku na základě konkrétních požadavků na výkon.

Komponenty tištěné technologií FDM

Jak se dalo očekávat, výkon závitových vložek instalovaných za tepla je lepší než výkon závitových vložek instalovaných za studena v různých 3D tištěných materiálech. Toto odpovídá chování vložek v extrudovaných plastech.


Pevnost v tahu v materiálech tištěných technologií FDM [N]

Pevnost v tahu [N]
8000
7000
6000
5000
4000
3000
2000
1000
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
PET-G PLA PC 30% GF PA6

Kroutící moment u materiálů tištěných technologií FDM [Nm]

Kroutící moment [Nm]
30
25
20
15
10
5
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
PET-G PLA PC 30% GF PA6

Obrázek 10
Průměrné hodnoty měření pevnosti v tahu u FDM, M6, newtonmetry (Nm)*

Komponenty tištěné technologií SLS

Přestože jsou komponenty SLS vyráběny se 100% výplní a potenciálně dosahují mechanické pevnosti srovnatelné s lisovanými nebo extrudovanými komponenty, mikropórovitost může výrazně snížit výkon vložky.


Pevnost v tahu v materiálech tištěných technologií SLS [N]

Pevnost v tahu [N]
6000
5000
4000
3000
2000
1000
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
Nylon 12 Nylon 12 GF Nylon 11

Kroutící moment u materiálů tištěných technologií SLS [Nm]

Kroutící moment [Nm]
20
18
16
14
12
10
8
6
4
2
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
Nylon 12 Nylon 12 GF Nylon 11

Obrázek 11
Průměrné hodnoty měření pevnosti v tahu u SLS, M6, newtonmetry (Nm)*

*Testování vzorků FDM bylo provedeno při 55% výplni a 1,5násobku tloušťky stěny (5 perimetrů). Odhadované hodnoty výkonu vložek lze vypočítat na základě vztahu mezi výplní a výkonem. Tloušťka vrstvy byla udržována na 0,16 mm, aby se maximalizovala pevnost v tahu, protože to usnadňuje jemné nanášení materiálu. Úhel rastru byl udržován na ∠0°.

Komponenty tištěné technologií SLA

Vzhledem k tomu, že materiály pro tisk SLA jsou primárně termosetové plasty, lze efektivně použít pouze lisované vložky, protože jsou ideální pro lisovanou montáž bez zahřívání hostitelského materiálu.

Samořezné vložky jsou schůdnou alternativou, ale jelikož se do sestavy zašroubují, je jejich montáž časově náročná a mohou se ze sestavy uvolnit, pokud není sestava dostatečně odolná. Z důvodu této obtíže nebyly do této studie zahrnuty samořezné závitové vložky, stejně tak jako expanzní vložky kvůli jejich nízkému výkonu.

Material Kroutící moment (N*m) Tah (N)
Pryskyřice 7 40

Tabulka 1
Výkon lisované závitové vložky SPIROL (INS 50 / M6 / .312 EK) v čiré fotopolymerové pryskyřici

Srovnání s lisovanými komponenty

Při porovnávání rozdílů mezi součástmi vyrobenými metodami lisování plastů a 3D tisku je důležité si uvědomit, že stejný materiál může mít velmi odlišné vlastnosti, které ovlivňují výkon vložky.

Navzdory vrstvené geometrii komponent tištěných metodou FDM dosahují vysokého výkonu – zejména při použití tepelných/ultrazvukových vložek. Přímé srovnání polykarbonátu (PC) tištěného metodou FDM a extrudovaného plastu je znázorněno na obrázku 12.

Výtisky SLS jsou náchylnější k mikropopraskání a předčasnému selhání vložky. Prášky SLS mají tendenci vykazovat horší materiálové vlastnosti než podobné plasty pro lisování, často kvůli odlišnému složení a mikroporozitě v hotových tištěných součástech. Vzhledem k tomu, že se materiálové vlastnosti značně liší, může být výkon vložky o 20 % až 50 % nižší než u extrudovaného plastu.

Srovnání výkonu FDM u polykarbonátu
Pevnost v tahu [N]

Pevnost v tahu [N]
7000
6000
5000
4000
3000
2000
1000
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
Tisk FDM Extrudovaný/lisovaný

Srovnání výkonu FDM u polykarbonátu
Kroutící moment [Nm]

Kroutící moment [Nm]
30
25
20
15
10
5
0
INS 19L lisovaná za tepla
INS 29L lisovaná za tepla
INS 50 lisovaná
Tisk FDM Extrudovaný/lisovaný

Obrázek 12
Srovnání výkonu pro FDM a extrudované/lisované plasty (FDM: 55% výplň a 5 perimetrů)

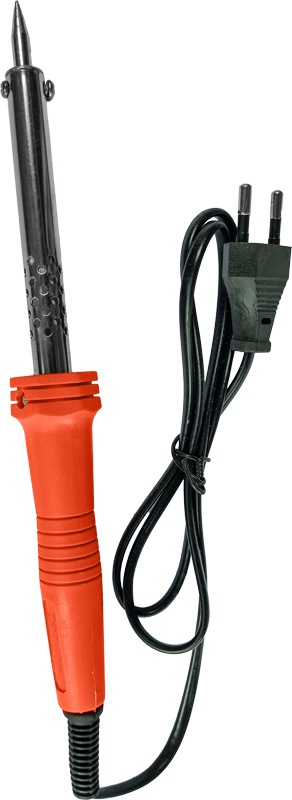

Páječka

Obrázek 13
Páječka

Metody instalace pro prototypování

Až 70 % výkonu vložky je přímým výsledkem kvality instalace – zejména pokud jde o instalaci za tepla nebo ultrazvukem. Důležitými faktory jsou zarovnání, teplota, tlak a doba svařování.

Nejlepších výsledků v prototypových laboratořích se dosahuje pomocí speciálně vyrobeného zařízení.

Pro rychlé zkoušky nebo tam, kde není k dispozici specializované zařízení, lze použít také páječku. Je třeba poznamenat, že při použití páječky k instalaci vložky je výhodné, aby byla vybavena hrotem, který co nejvíce zasahuje do vložky. Vhodná provozní teplota pro montáž pomocí páječky se obvykle pohybuje mezi 340 °C až 400 °C (650 °F až 750 °F). Pravidlem pro odhad teploty montáže přímým zahříváním je přidat k teplotě tepelné deformace daného materiálu další bezpečnostní faktor:

Tinstalace = T tepelné deformace  + 150°F (65°C)

Teplota tepelné deformace je teplota, při které se termoplast deformuje pod specifickým zatížením. Na vložku vyvíjejte konstantní tlak stlačením páječky, jakmile se dotkne závitové vložky.

U lisovaných vložek by se k vyvíjení konstantního tlaku měl použít sloupový lis; u měkčích plastů může být levnou možností instalace kladivo.

Pro řešení s malým až velkým objemem výroby zvažte poloautomatické nebo plně automatické instalační zařízení.

Klíčové poznatky

Vložky instalované teplem/ultrazvukem poskytují nejvyšší pevnost v 3D tištěných termoplastech, zatímco lisované vložky slouží jako schůdná alternativa, zejména u termosetových materiálů, kde není instalace teplem proveditelná. Termosetové plasty ze své podstaty omezují možnosti využití lisovacích metod u vložek.

Hlavní zjištění ukazují, že výkon závitových vložek se zlepšuje při tisku FDM se zvyšující se hustotou výplně a počtem perimetrů, přičemž optimálních výsledků je dosaženo při tloušťce vrstvy 0,16–0,2 mm, výplni 50 % nebo více a počtu perimetrů, který je rovný nebo vyšší než jmenovitá metrická velikost vložky.

Výsledky ukazují, že při vysoké hustotě výplně a tloušťce stěny dosahují 3D tištěné komponenty FDM přibližně 70–80 % výkonu ekvivalentního lisovaného materiálu. Zatímco komponenty SLS vykazují vysokou teoretickou pevnost, jejich mikroporozita umožňuje dosáhnout přibližně 50–70 % výkonu ve srovnání s lisovanými plasty.

Kontaktujte společnost SPIROL, která vám pomůže s výběrem správné závitové vložky pro vaše 3D tištěné výrobky a prototypové návrhy. Vzhledem k rozmanitosti metod, materiálů a parametrů 3D tisku se výsledky mohou lišit, proto se doporučuje důkladné testování a vyhodnocení jednotlivých sestav.
