PolskaJak vybrat spojovací prvky, které prodlouží životnost vaší sestavy na maximum.
Christie Jones, viceprezidentka pro marketing
Spojovací prvky jsou obvykle nejmenší a nejlevnější komponenty v celé montážní sestavě. Přestože většinou drží celou sestavu pohromadě, často bývají při navrhování opomíjeny až do poslední chvíle. Ačkoliv jsou tyto prvky naprosto klíčové, konstruktéři obvykle neprocházejí žádným formálním školením v oblasti mechaniky spojování. (Na to raději nemyslete, až příště poletíte letadlem.)
Sestavy lze spojovat mnoha způsoby: od šroubů a nýtů až po vruty a kolíky. Tyto metody lze obecně rozdělit do dvou kategorií: (1) řešení vyžadující k zajištění spoje dvě součásti nebo dva pracovní kroky a (2) metody využívající samodržící prvky. Výzvou pro konstruktéra je zvolit takovou metodu, která zajistí nejvyšší kvalitu a dlouhodobou integritu spo-je při dosažení minimálních výrobních nákladů. V mnoha aplikacích se jako ideální řešení jeví samo-držící kolík. Kritickým bodem je však volba správného typu kolíku s optimálním poměrem pevnosti a flexibility pro danou aplikaci. Z tech-nického hlediska platí, že při aplikaci zatížení musí dojít k deformaci jednoho z prvků: kolíku, otvoru nebo samotné součásti. Příliš tuhý kolík způsobuje deformaci otvoru, ve kterém je usazen, což vede k postupnému selhání celé sestavy. Naopak příliš flex-ibilní kolík podléhá při dynamickém namáhání únavě materiálu.
Válcové kolíky
Válcové kolíky se vyrábějí v mnoha různých provedeních – mezi příklady patří rovné kolíky, rýhované kolíky nebo kolíky s drážkami. Obecně jsou tyto kolíky plné a relativně nepružné. Neabsor-bují nárazy ani dynamické zatížení, ale přenášejí je přímo na spojované součásti. Ačkoli existuje mnoho aplikací, kde je válcový kolík účinným řešením, u mnoha jiných je nutné pečlivě posoudit působící dy-namické síly. Existuje například všeobecně přijímaný názor, že plné válcové kolíky jsou nejlepší volbou pro aplikace s vysokým zatížením. Ve skutečnosti však jejich nepružnost při dynamickém namáhání často způsobuje poškození otvorů, což vede k předčasnému selhání spoje. Použití měkčího materiálu u válcového kolíku sice může snížit poškození základního materiálu, ale úměrně tomu se snižuje i pevnost samotného kolíku. Jako efek-tivní alternativa se nabízí tepelně zpracovaný pružný kolík; ten je často pevnější než běžný vál-cový kolík a jeho přirozená pružnost maximalizuje životnost sestavy i v náročných dynamických ap-likacích.

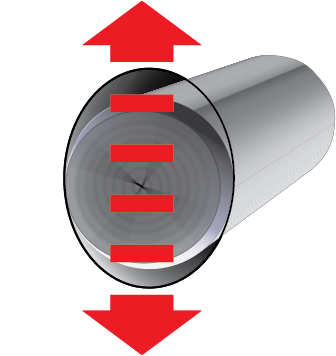

Tuhost válcového kolíku způsobuje deformaci ot-voru
Pružné kolíky
Existují dva odlišné typy pružných kolíků: pružné kolíky s drážkou a svinuté pružné kolíky. Oba typy mají společné určité vlastnosti, jako je pružnost a schopnost přizpůsobit se širším tolerancím otvorů než válcové kolíky.

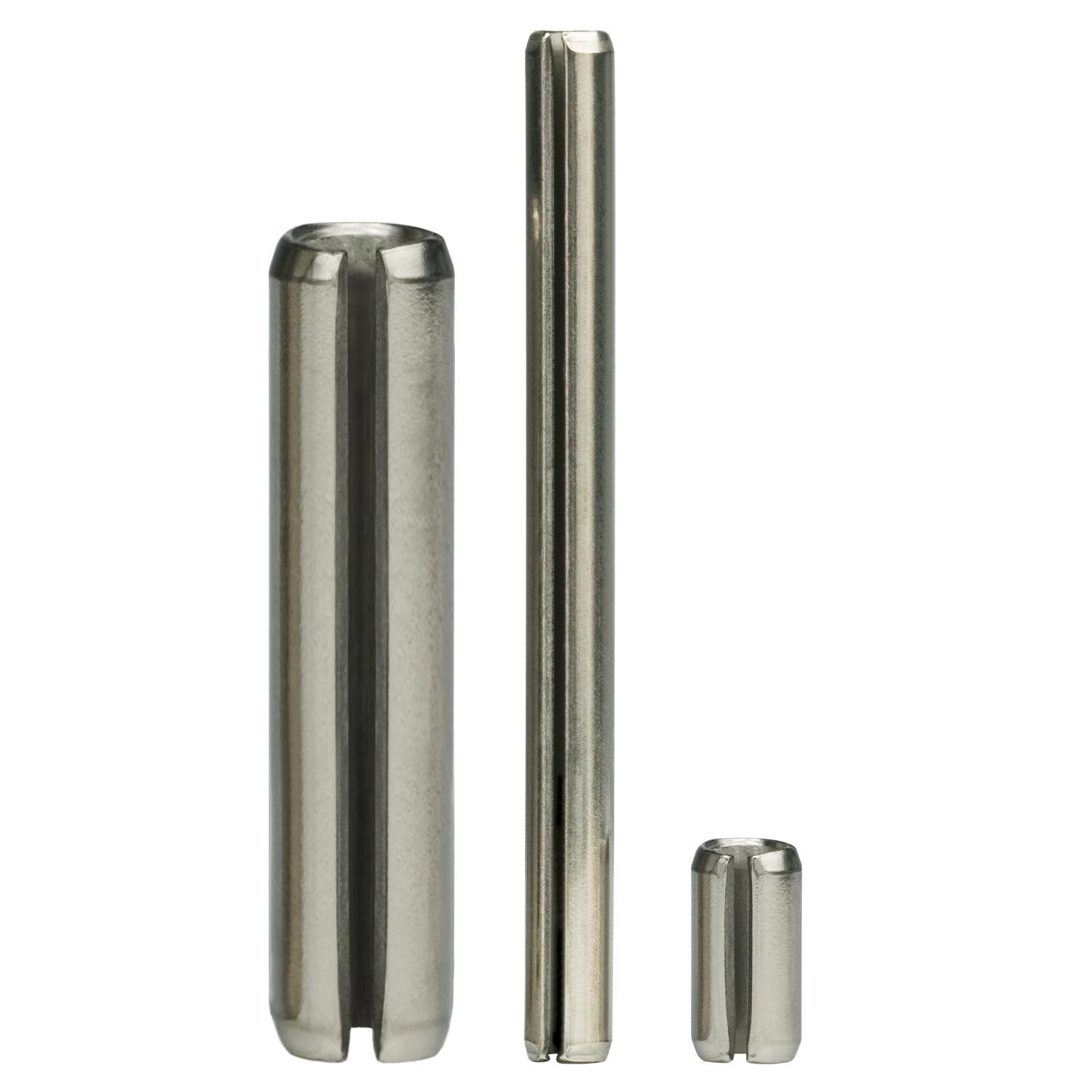

Pružný kolík s drážkou
Drážkou a svinuté pružné kolíky
Pružný kolík s drážkou
Svinuté pružné kolíky byly vyvinuty s cílem elimi-novat nevýhody pružných kolíků s drážkou a poskytnout konstruktérům možnost přesně přizpůsobit pevnost a pružnost kolíku konkrétní ap-likaci. Tato schopnost optimalizovat vlastnosti kolí-ku zajišťuje, že každý spoj získá ideální poměr mezi odolností a flexibilitou. Kolíky pro lehké zatížení jsou doporučovány pro měkké nebo křehké mate-riály. Kolíky pro střední (standardní) zatížení jsou určeny pro sestavy z měkké oceli a neželezných kovů. Kolíky pro vysoké zatížení jsou ideální volbou pro použití v tvrzených materiálech.
Svinutý pružný kolík nejlépe absorbuje nárazy a vi-brace, čímž zajišťuje delší životnost sestavy. Navíc je ideální pro automatizované dávkování a montáž ve velkosériové výrobě.

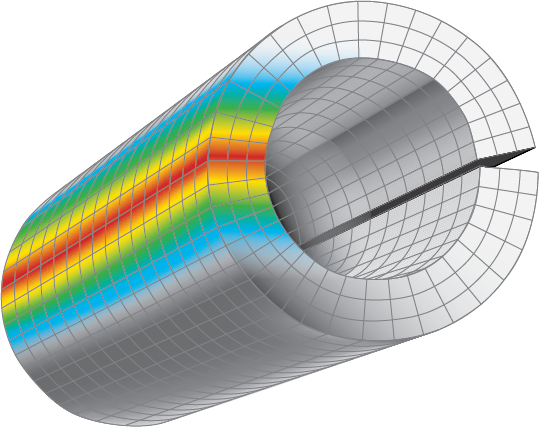

Při zatížení se napětí u pružných kolíků s drážkou koncentruje v bodě ležícím 180° proti drážce.
Systém vzájemného záběru neumožňuje automatické podávání a montáž pružných kolíků s drážkou
Svinuté pružné kolíky
Pružnost kolíků snižuje výrobní náklady. Pružné kolíky s drážkou však mají několik nevýhod, které omezují jejich využití v nových návrzích – zejména u aplikací s měkkým základním materiálem, jako je hliník nebo plast, které jsou vystaveny dynam-ickému zatížení.
Pružný kolík s drážkou je výrazně méně flexibilní než svinutý pružný kolík, protože se deformuje pouze v místě 180° od otvoru. Tato kombinace vlastností může způsobit předčasné selhání celé ses-tavy.
Kromě toho je u pružných kolíků s drážkou velmi obtížné zajistit automatické dávkování a instalaci. Tyto kolíky jsou nejvhodnější pro méně kritické ses-tavy vyrobené z měkké až kalené oceli, které se montují ručně.

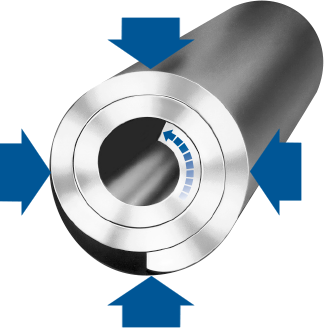

Svinutý pružný kolík se pod zatížením deformuje, aby absorboval nárazy a vibrace.
Svinutý pružný kolík má 270º kontakt s otvorem
Svinuté pružné kolíky lze použít jako osy pantu, vyrovnávací kolíky, dorazové kolíky nebo k vzájemnému upevnění více součástí (např. k zajištění ozubeného kola na hřídeli). Svinuté pružné kolíky se obvykle nedoporučují pro použití jako vačkové válečky nebo v aplikacích, kde je omezená délka záběru kolíku. Pro tyto účely se obvykle nejlépe hodí válcový kolík s retenčními prvky.
Vzhledem k velkému množství způsobů upevňování sestav se konstruktérům doporučuje využít služeb aplikačního inženýrství, které nabízejí výrobci technických spojovacích prvků. Tato odborná spolupráce zajišťuje implementaci optimálního řešení, které kombinuje ekonomickou efektivitu s vysokou provozní spolehlivostí a stabilitou spoje po celou dobu životnosti produktu.
