Jak správně spojit Výztužné Sloupky a Závitové vložky v plastových sestavách

Christie Jones, viceprezidentka pro marketing

V aplikacích, kde je spojovací komponent také z plastu, je nutný Výztužný Sloupek, aby se zabránilo tečení nebo uvolnění napětí ve spojovacím komponentu, které by snížilo třecí zatížení v závitovém spoji.

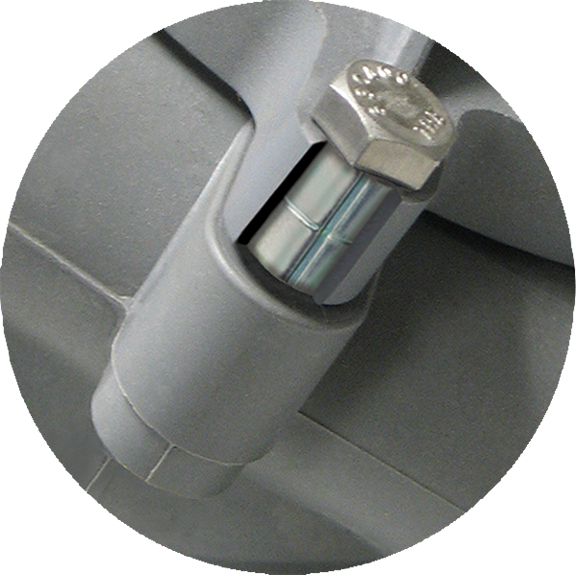

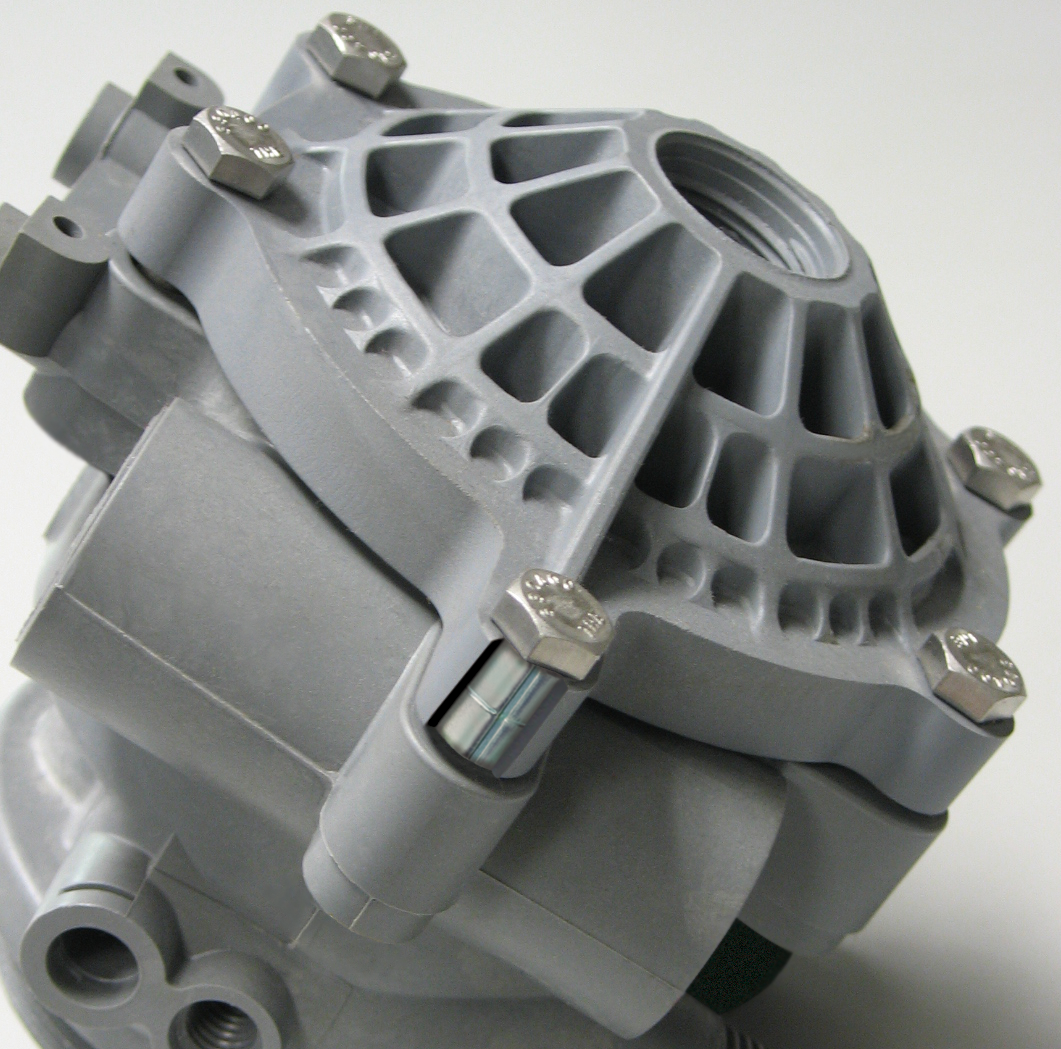

Podobně jako Závitové vložky se Výztužné Sloupky používají k zajištění integrity šroubových spojů v plastových sestavách. Při utahování šroubu za účelem dosažení požadovaného tření mezi závity dochází ke stlačení plastu. Výztužný Sloupek absorbuje sílu vznikající při utahování šroubu a izoluje plast od nadměrného tlakového zatížení. Bez Výztužného Sloupku dochází k tečení/Creepu plastu, což má za následek uvolnění a nakonec selhání spoje. Výztužný Sloupek zajišťuje, že spoj zůstane neporušený po celou dobu životnosti výrobku.

Aby Výztužný Sloupek fungoval správně, měl by dosedat na vložku tak, aby zatížení nesla vložka, a ne plast. Vnitřní průměr Výztužného Sloupku v protilehlé součásti musí být větší než vnější průměr montážního šroubu, ale menší než pilotní nebo čelní průměr vložky, aby se zabránilo „vysunutí“.

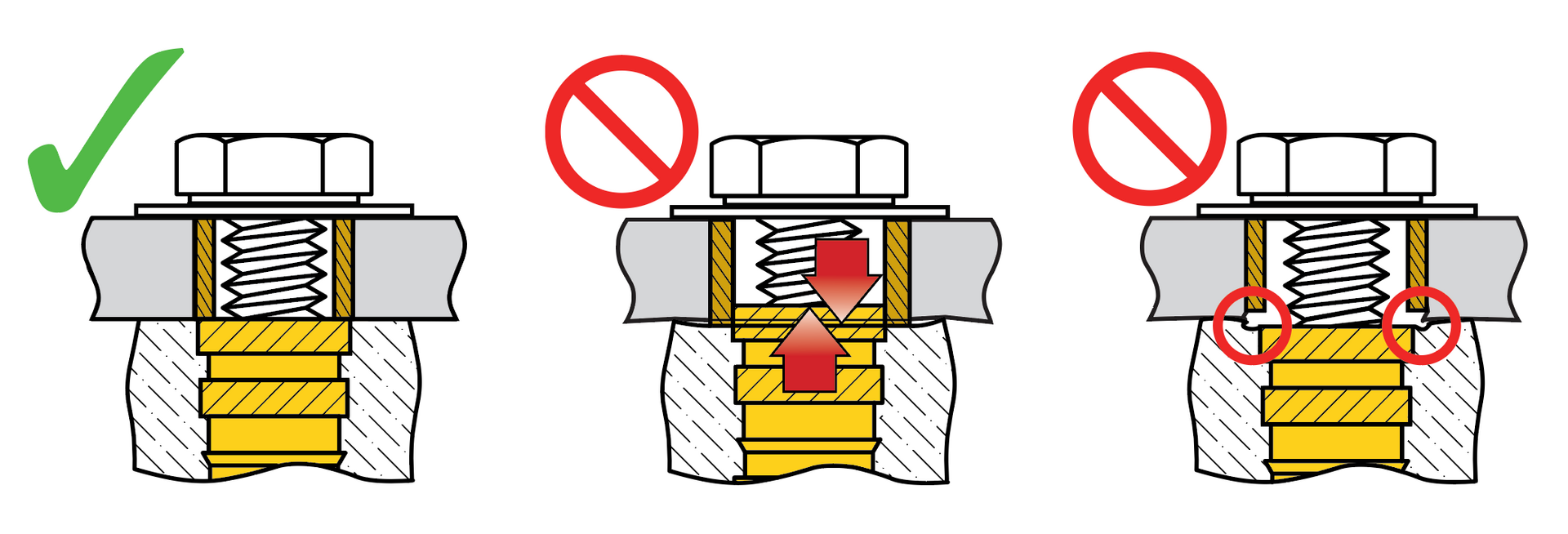

Zleva doprava:
Správná konfigurace | Vysunutí | Tečení/Creep

SPIROL nabízí tři různé typy standardních Výztužných Sloupků, což umožňuje vybrat nejhospodárnější komponentu pro každou konkrétní montáž v závislosti na požadavcích na výkon a způsobu instalace.

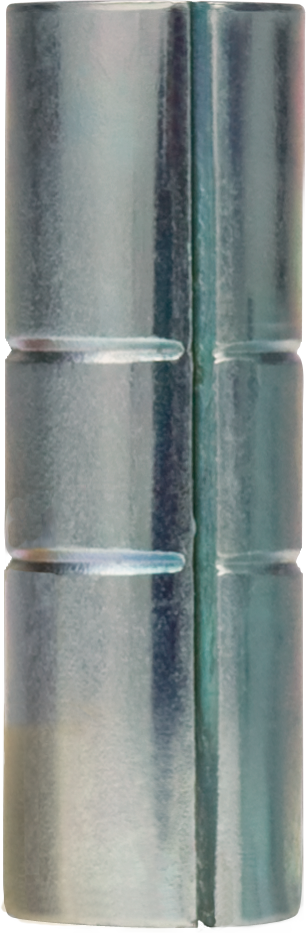

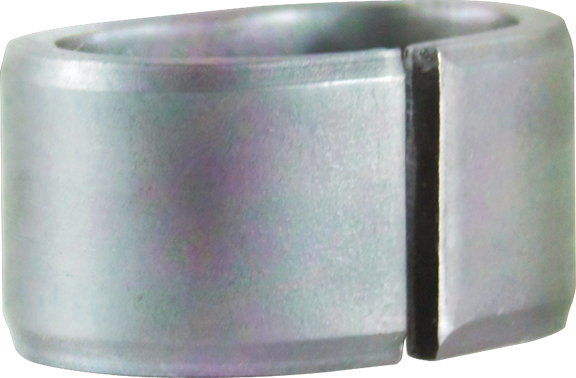

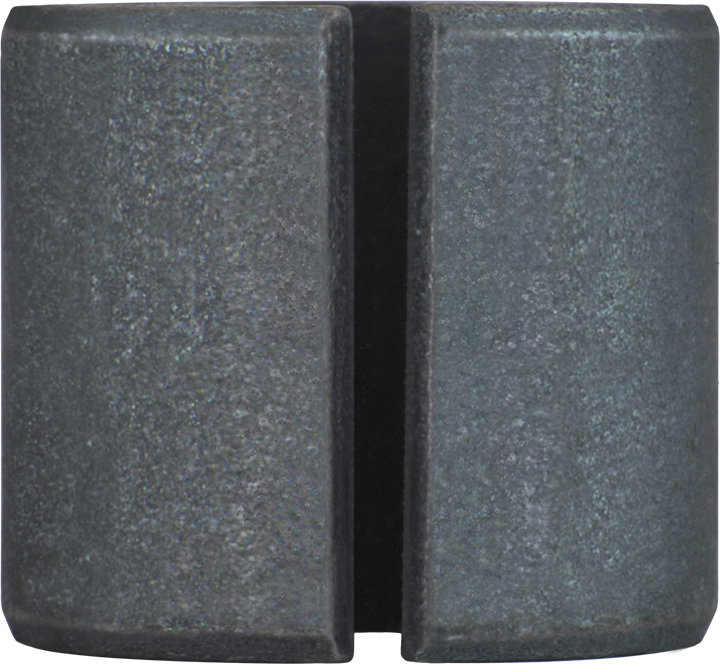

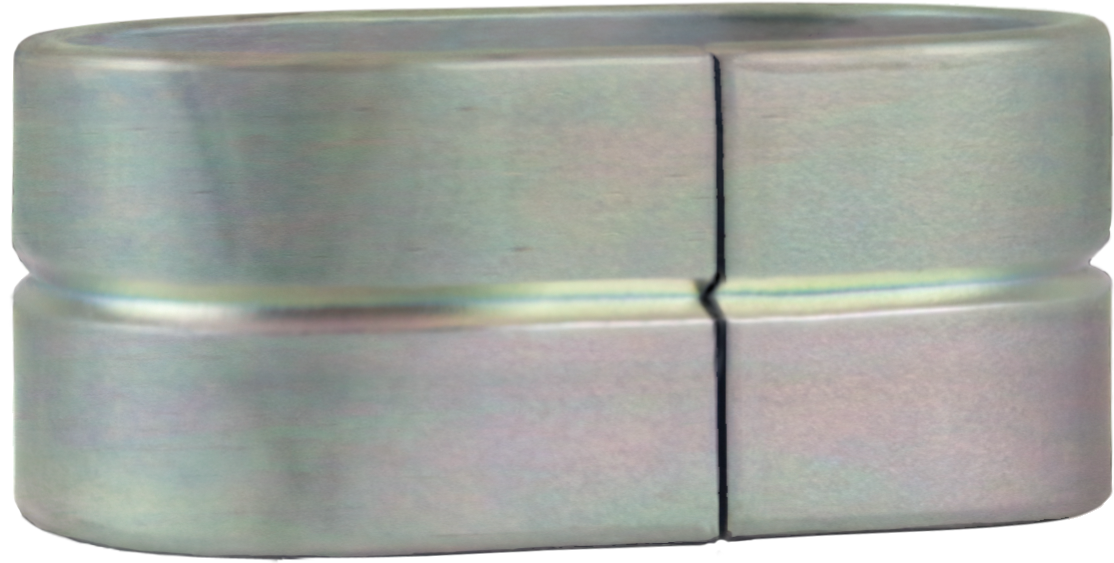

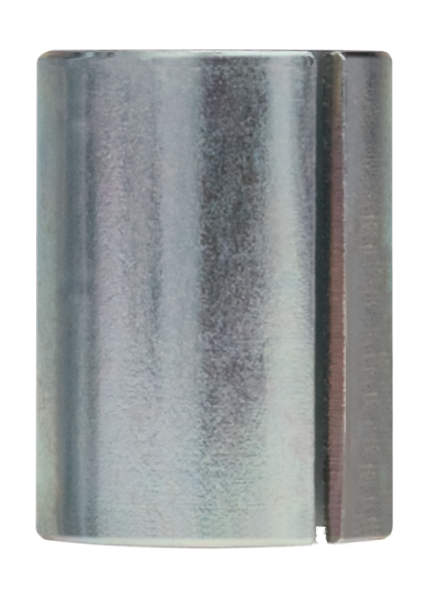

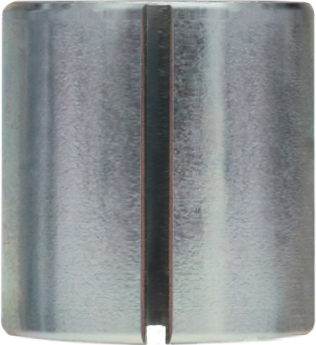

CL220	CL200	CL350	CL400	CL460	CL500	CL6000	CL6100	CL8000	CL8100

Vložky s hlavou

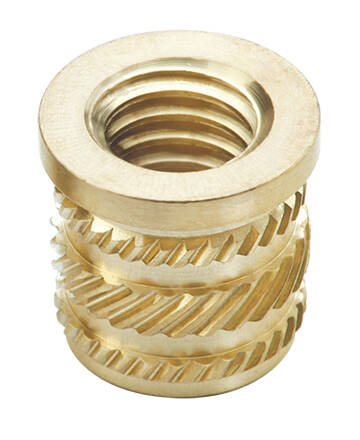

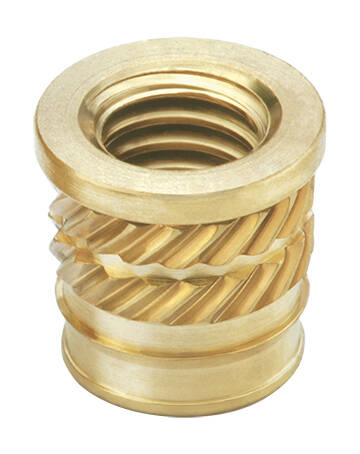

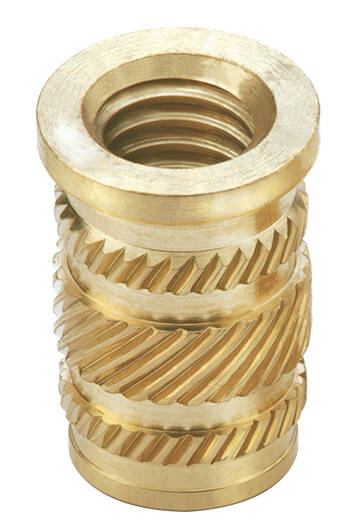

Řady SPIROL 20, 30 a 51 jsou navrženy tak, aby zvětšily kontaktní plochu pro Výztužné Sloupky. Kromě toho mají vložky SPIROL řady 14, 19, 63 a 65 obecně dostatečnou plochu. V každém případě je třeba ve fázi návrhu vyhodnotit správný kontakt.

Pokud je pilotní průměr použité vložky příliš malý pro vnitřní průměr Výztužného Sloupku, může problém vyřešit speciální Výztužný Sloupek se sníženou vůlí mezi montážním šroubem. To samozřejmě také snižuje přípustné vychýlení.

Pokud je povrchová plocha vložky nedostatečná pro správný kontakt s Výztužným Sloupkem, jediným řešením je použití plastu v protilehlé součásti, který má dobré protiskluzové vlastnosti, a použití Výztužného Sloupku s maximální tloušťkou stěny pro lepší rozložení zatížení. V těchto situacích bude problémem vytažení a je třeba mu zabránit tím, že se zabrání nadměrnému utažení montážního šroubu.

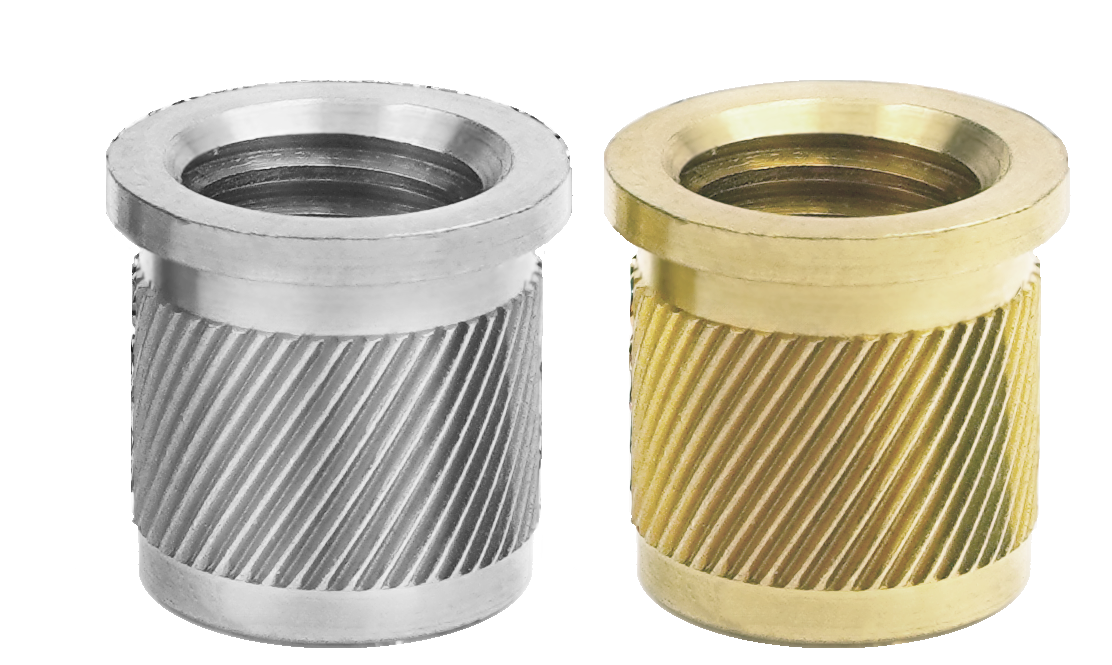

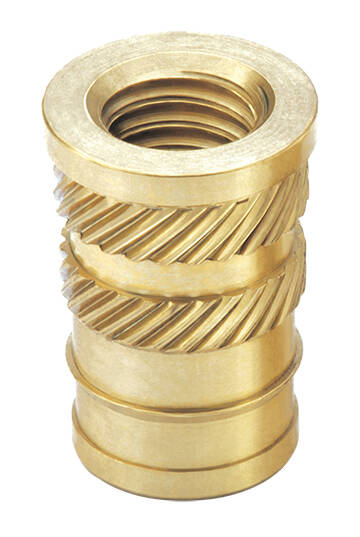

Vložky SPIROL® řady 20, 30 a 51 pro plastové sestavy

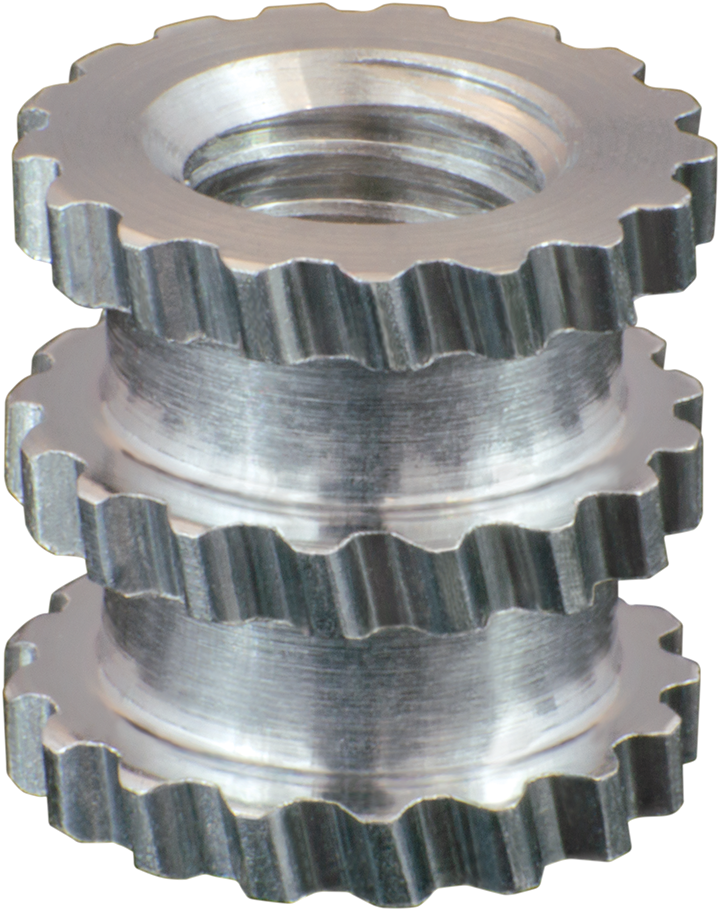

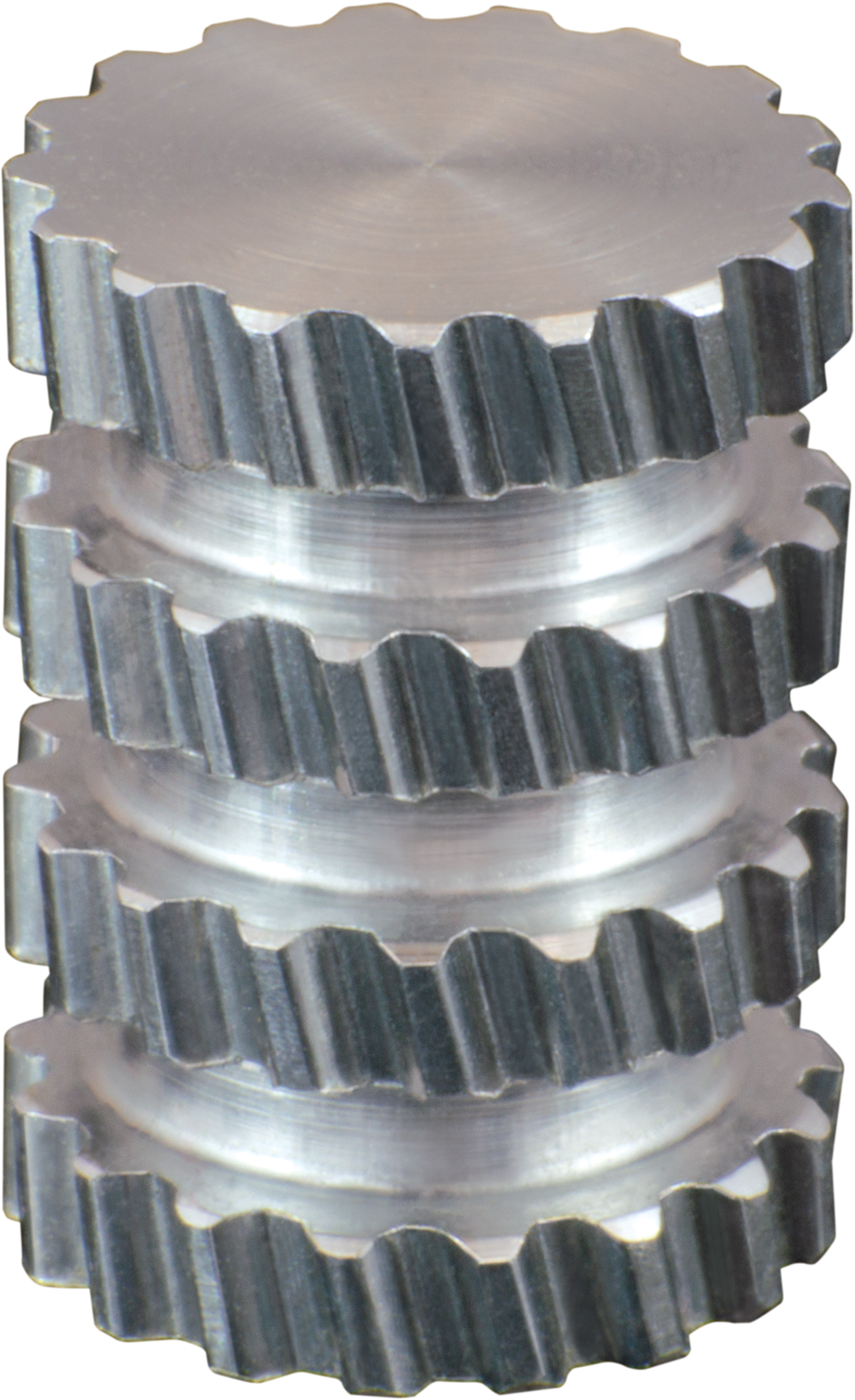

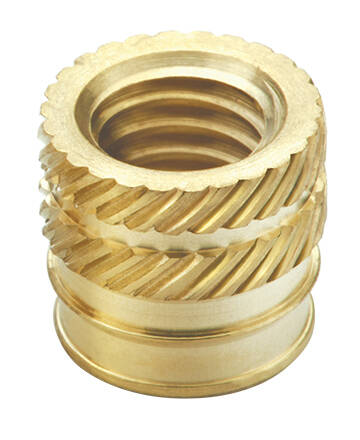

Vložky SPIROL® řady 14, 19, 63 a 65 pro plastové sestavy
