Jak předsložené sady talířových pružin pomáhají výrobcům šetřit čas, peníze a zajišťovat kvalitu

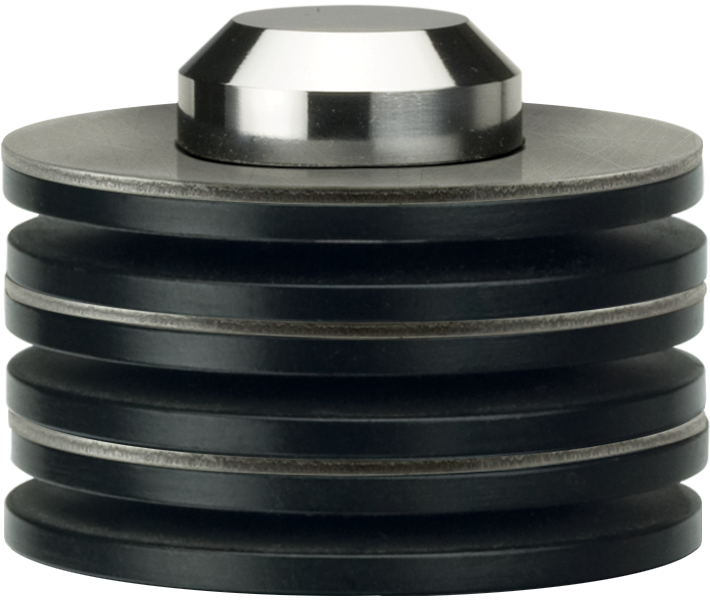

Vnější průměr talířové pružiny v rámci sady se běžně pohybuje v rozmezí od 8 mm do 200 mm. Některé sady talířových pružin mohou obsahovat přítlačné podložky pro zajištění stability (obrázek 2). Paralelně uložené kotoučové pružiny jsou často mazány, aby se snížilo tření mezi povrchy jednotlivých pružin a omezilo se tak hromadění tepla, které by jinak mohlo poškodit výkonnost sady pružin v rámci sestavy. Vzhledem ke všem proměnným, které se mohou podílet na konstrukci sady talířových pružin, neexistuje žádné univerzální pravidlo, jak sadu zkonstruovat.

Jakmile je konstrukce sady talířových pružin dokončena a připravena k výrobě, začnou kroky k výrobě této sady pro sestavu. V této fázi je třeba učinit důležitá rozhodnutí:

• Kde sehnat talířové pružiny / podložky Belleville?

• Jaká velikost talířových pružin se používá, v jaké konfiguraci musí být talířové pružiny a jak to ovlivní výrobní čas potřebný k výrobě každého stohu?

• Pokud je nutné kotoučový stoh mazat - jaké mazivo bude použito a jaká je nejlepší metoda pro důslednou aplikaci maziva na každou kotoučovou pružinu?

• Kdo bude sestavovat sady pružin?

• Jak zaškolit montážní pracovníky, aby pokaždé umístili každou talířovou pružinu ve správné orientaci?

• Je třeba zkonstruovat přípravek, který pomůže při montáži talířových pružin?

• Jak se kontroluje kvalita každé sady talířových pružin, aby se zajistilo, že je správně sestavena?

Tyto otázky je třeba zvážit předem, protože některé sady talířových pružin vyžadují technicky zdatné zaměstnance, zatímco jiné jsou jednodušší. Pokud jedna talířová pružina v sadě chybí nebo je umístěna v nesprávné orientaci, ovlivní to funkčnost sady talířových pružin i životnost výrobku, ve kterém je použit. Totéž platí pro maziva používaná mezi jednotlivými paralelně uloženými talířovými pružinami. Příliš mnoho nebo příliš málo maziva může mít drastický vliv na tření. Jakýkoli z těchto chybných kroků může zkrátit životnost sady talířových pružin a mít katastrofální dopad na sestavu, ve které je použita.

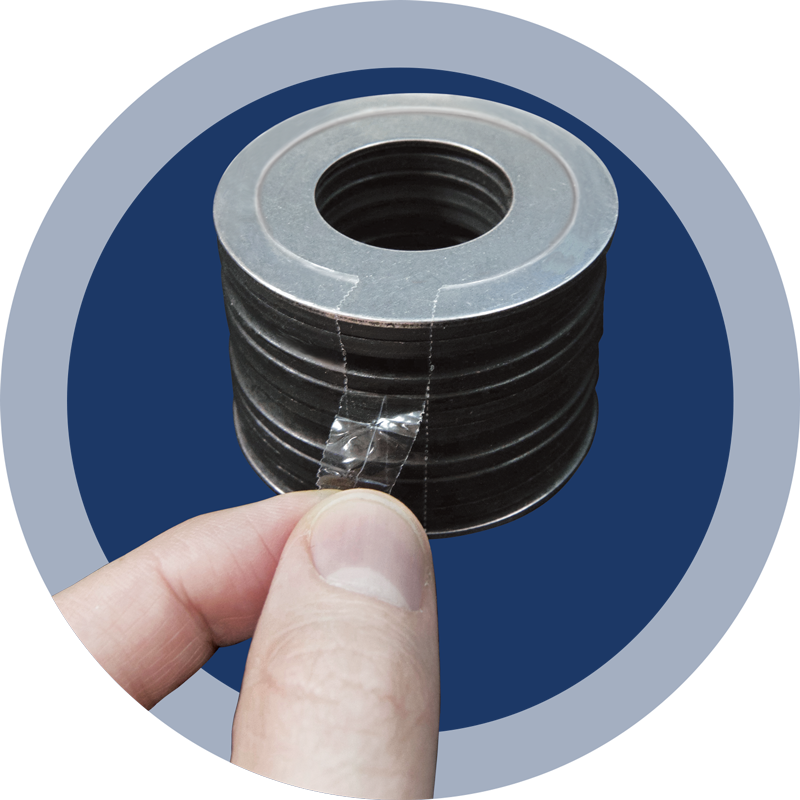

Alternativou k nákupu jednotlivých talířových pružin a jejich stohování ve firmě je pro výrobce nákup předem sestavených sad talířových pružin (obrázek 1). Další výhodou je nákup od výrobce talířových pružin, který využívá automatizaci třídění, mazání, montáže, balení, kontroly a expedice předem sestavených sad talířových pružin.

• Odpadá čas potřebný ke složení sady pružin.
• Je dosaženo konzistentního namazání mezi talířovými pružinami - bez nepořádku.
• Odpadá nutnost rozsáhlého školení správného skládání sady talířových pružin.
• Odpadá požadavek na konstrukci a výrobu montážního přípravku.
• Odpadá zajištění kvality a odolnosti proti chybám každé konfigurace sady.
• Výrazně se zkracuje čas potřebný k dokončení montáže, protože každá sada talířových pružin je nyní jednoduše jedinou jednotkou, kterou stačí zasunout na místo.

Nákupní proces je také zjednodušen, protože se balíčky diskových pružin objednávají jako jeden (zkompletovaný) celek, místo toho, aby se každá talířová pružina objednávala samostatně. Přizpůsobené balení umožňuje bezproblémovou přepravu sad talířových pružin bez obav, že by se sada během přepravy rozpadla. V případě potřeby lze sady talířových pružin jednoduše vytáhnout ze skladu jako zkompletovanou jednotku a doručit je buď do výrobní haly, nebo do provozu. Kromě bezproblémové přepravy a skladování je robustní obal vybaven prvky usnadňujícími snadnou demontáž, jakmile je sada talířových pružin umístěna v sestavě.

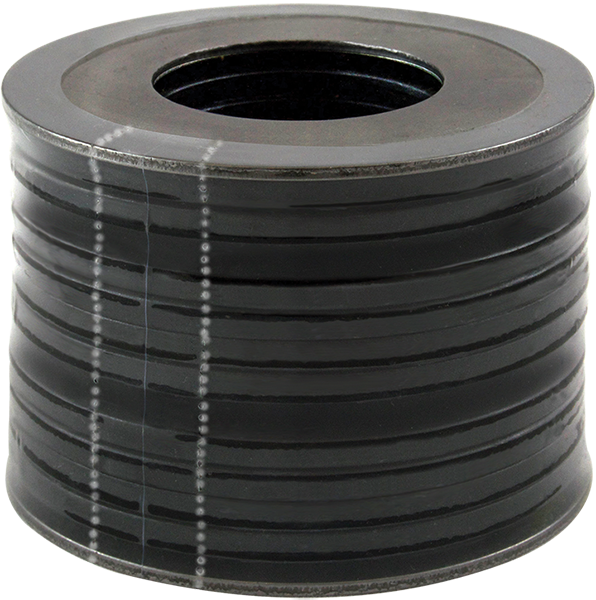

Pokud výrobci používají předsložené sady talířových pružin (obrázek 3) namísto nákupu jednotlivých talířových pružin a jejich skládání ve vlastní režii, mohou snadno ušetřit čas a peníze a zároveň zajistit kvalitu konečné sestavy.
