Jak namontovat svinutý pružný kolík

Nejjednodušší metodou montáže svinutých pružných kolíků je použití kladiva. Nejprve ručně vyrovnejte svinutý pružný kolík do osy otvoru. Poté kolík jednoduše zatlučte do otvoru, jako by to byl hřebík. Zatlačte kolík do požadované hloubky a dávejte pozor, aby nedošlo k poškození hostitelské části.

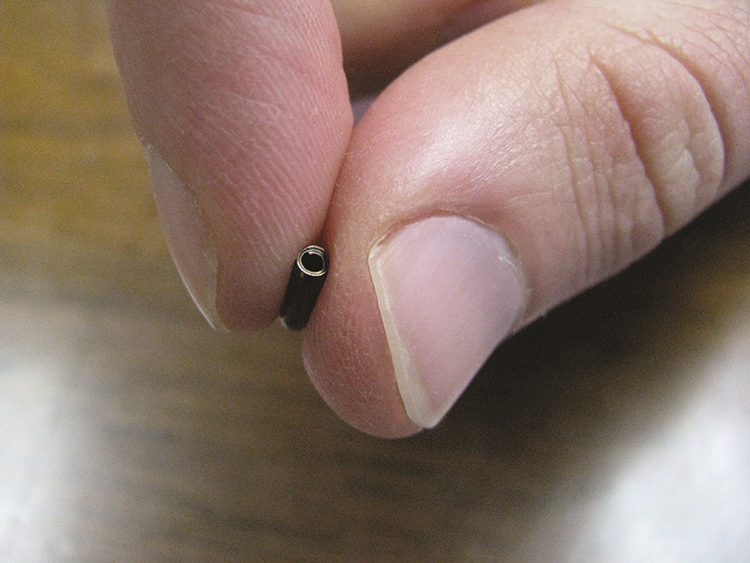

Použití kladiva je skvělé pro prototypování několika sestav nebo pro první vyzkoušení svinutého pružného kolíku. Tato metoda instalace se však nedoporučuje pro krátké kolíky nebo kolíky s malým průměrem, protože může být obtížné tyto kolíky udržet v požadované pozici rukou.

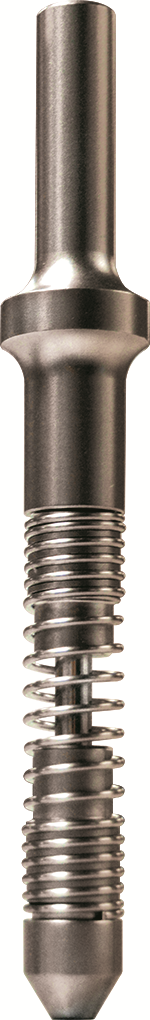

Automatická zařízení pro instalaci kolíků jsou ideální pro efektivní velkosériovou výrobu. Automatická zařízení jsou zcela samostatné jednotky. Spojovací prvek je orientován ve vibračním podavači a přiváděn do posuvného mechanismu, který jej umístí přímo pod zaváděcí trn. Posuvník je namontován na zasouvacím mechanismu, který při instalaci umístí výstupní pouzdro kolíku co nejblíže k sestavě. Následně se zasune zpět, aby bylo možné sestavu plynule vložit a vyjmout bez překážek.

Kroky instalace s automatickým zaváděcím zařízením jsou jednoduché. Obsluha vloží sestavu do upínacího přípravku, aktivuje stroj k zasunutí kolíku a poté sestavu z upínacího přípravku vyjme. Pravidelně je nutné doplňovat zásobu kolíků v zásobníku. Obsluha nemusí s kolíky manipulovat v žádné fázi instalačního procesu, protože stačí kolíky podle potřeby nasypat z přepravního kontejneru přímo do zásobníku.

K dispozici je mnoho doplňkových funkcí, které umožňují přizpůsobit automatický vkládací stroj potřebám výrobce, jako jsou: nastavitelná pracovní stanice, bezpečnostní infračervená světelná clona, monitorování síly, monitorování vzdálenosti, snímání přítomnosti dílu, otočné indexovací stoly, monitorování hladiny v zásobníku, kombinace vrtání a zavádění kolíků, zavádění více kolíků za cyklus atd. Zásobník lze také navrhnout tak, aby odstraňoval vadné výrobky nebo nečistoty.

Upínací přípravky jsou navrženy tak, aby během montáže držely, podpíraly a vyrovnávaly součásti. Jedná se o kritický prvek pro plnění funkce montážního zařízení, a tedy i pro kvalitu konečného produktu. Efektivní upínání také zkracuje cykly, snižuje riziko zmetků a zajišťuje poka-joke na začátku montážního procesu.

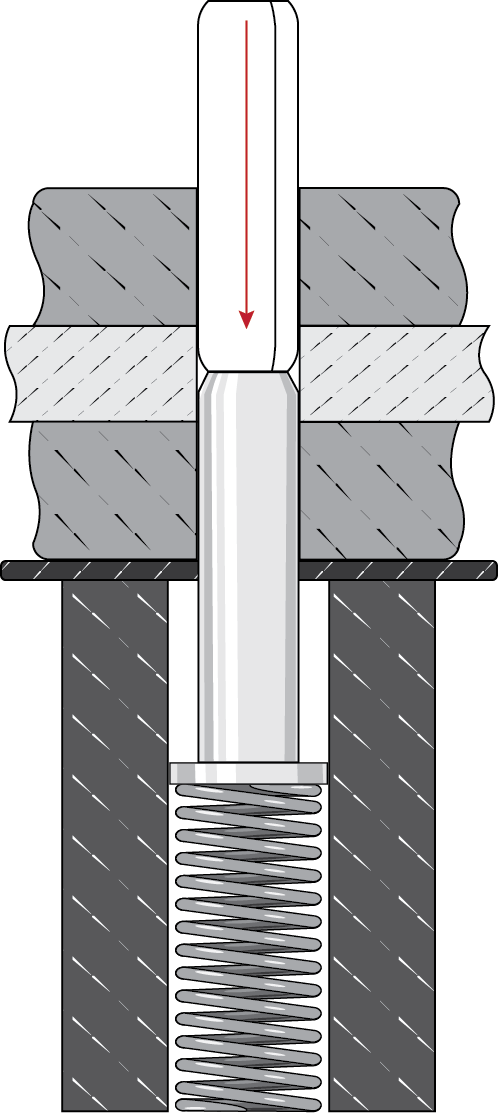

Použití vyrovnávacího kolíku s pružinou se doporučuje u sestav s průchozími otvory, aby bylo zajištěno vyrovnání mezi kolíkem a otvory montážních sestav během celého montážního procesu. Vyrovnávací kolík s pružinou je upevněn na montážním stole a používá se k vyrovnání sestavy před montáží a v průběhu montáže. Pružinové vyrovnávací kolíky (známé také jako polohovací kolíky) mají pružinové mechanismy, takže se zasouvají, jakmile je kolík zaveden do sestavy, jak je znázorněno na obrázku 1. Pokud by upínací přípravek používal jako referenční body obvodové plochy součásti sestavy namísto jednoduchého zapuštěného kolíku, musel by výrobce dodržovat přísnější tolerance dílů, pro zajištění správné vyrovnání. To by vedlo k vyšším výrobním nákladům, aniž by to přineslo jakoukoli přidanou hodnotu oproti použití zapuštěného kolíku pro sestavy s průchozími otvory.
