PolskaJak maximalizovat uchování schopnosti pružných kolíků
autor: Evan M. Dowell, manažer prodeje v terénu
Pružné kolíky se používají v mnoha různých sestavách z různých důvodů: slouží jako kolíky pantů a osy, k vyrovnání komponentů nebo jednoduše k upevnění více komponentů k sobě. Pružné kolíky se vyrábějí válcováním a tvarováním kovového pásu do válcového tvaru, který umožňuje radiální stlačení a návrat do původního tvaru. Při správném použití poskytují pružné kolíky spolehlivé a robustní spoje s vynikající retencí.

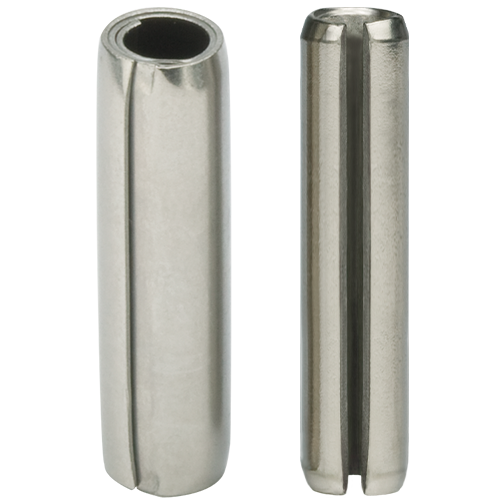

Obrázek 1
Existují dva typy pružných kolíků: svinutý pružný kolík (vlevo) a pružný kolík s drážkou (vpravo).
Během montáže se pružné kolíky stlačí a přizpůsobí se menšímu otvoru v základním dílu. Práce vynaložená na stlačení kolíku se přemění na potenciální energii. Stlačený kolík pak vyvíjí vnější radiální sílu proti stěně otvoru. Uchycení je zajištěno stlačením a výsledným třením mezi kolíkem a stěnou otvoru. Z tohoto důvodu je rozhodující kontaktní plocha mezi kolíkem a otvorem.
Uchycení lze optimalizovat zvýšením radiálního napětí a/nebo kontaktní plochy. Větší a těžší kolík vykazuje menší flexibilitu, přizpůsobivost, a v důsledku toho bude instalované pružné zatížení nebo radiální napětí vyšší. Výjimkou z tohoto pravidla jsou svinuté pružné kolíky, které jsou k dispozici v různých třídách zatížení (nízké, standardní a vysoké zatížení), aby poskytovaly širší rozsah pevnosti a pružnosti v rámci daného průměru.
Mezi třením/uložením a délkou záběru pružného kolíku v otvoru existuje lineární vztah. Zvětšení délky kolíku a výsledné kontaktní plochy mezi kolíkem a otvorem proto povede k lepšímu držení. Vzhledem k tomu, že na samém konci kolíku nedochází k zajištění kvůli zkosení, je při výpočtu délky záběru důležité zohlednit i délku zkosení.
Zkosení kolíku by v žádném případě nemělo být umístěno ve střižné rovině mezi spojovacími otvory, protože to může vést ke změně tangenciální síly na axiální sílu, která může přispět k posunu nebo pohybu kolíku směrem od střižné roviny, dokud není síla neutralizována (obrázek 2). Aby se tomuto scénáři zabránilo, doporučuje se, aby konec kolíku přesahoval střižnou rovinu o délku rovnající se průměru kolíku nebo více. Tuto situaci mohou způsobit také zúžené otvory, které mohou podobně převádět tangenciální sílu a vyvolávat pohyb směrem ven. Proto se doporučuje používat otvory bez zúžení a pokud je zúžení nutné, mělo by být menší než 1°.

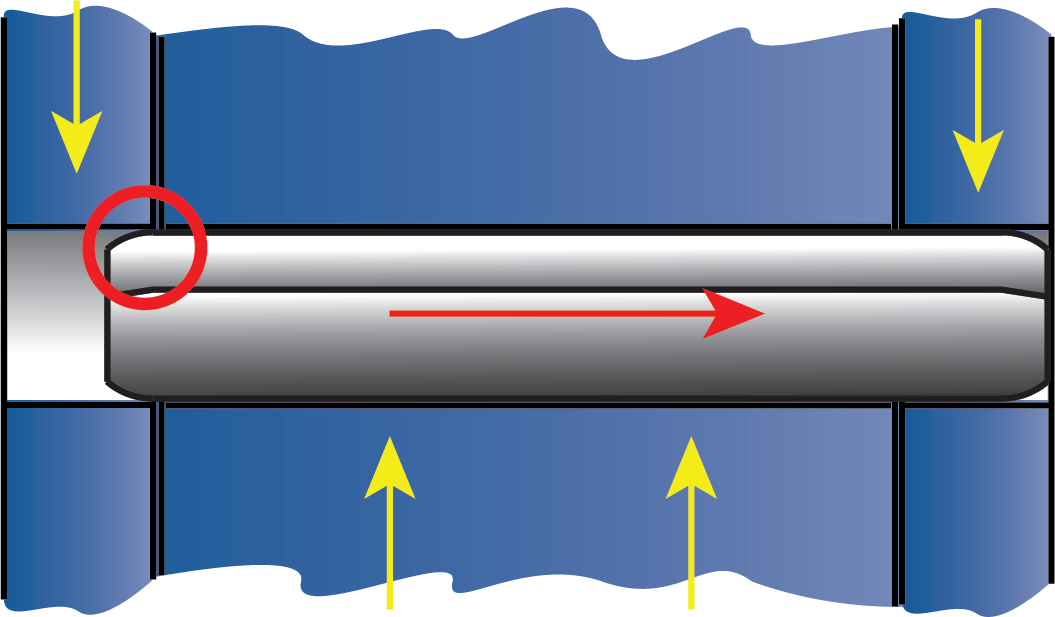

Obrázek 2
Zkosení kolíku nesmí být v rovině střihu. V takovém případě se kolík bude pohybovat ve směru, který je vyznačen, dokud zkosení nebude mimo střižnou rovinu.

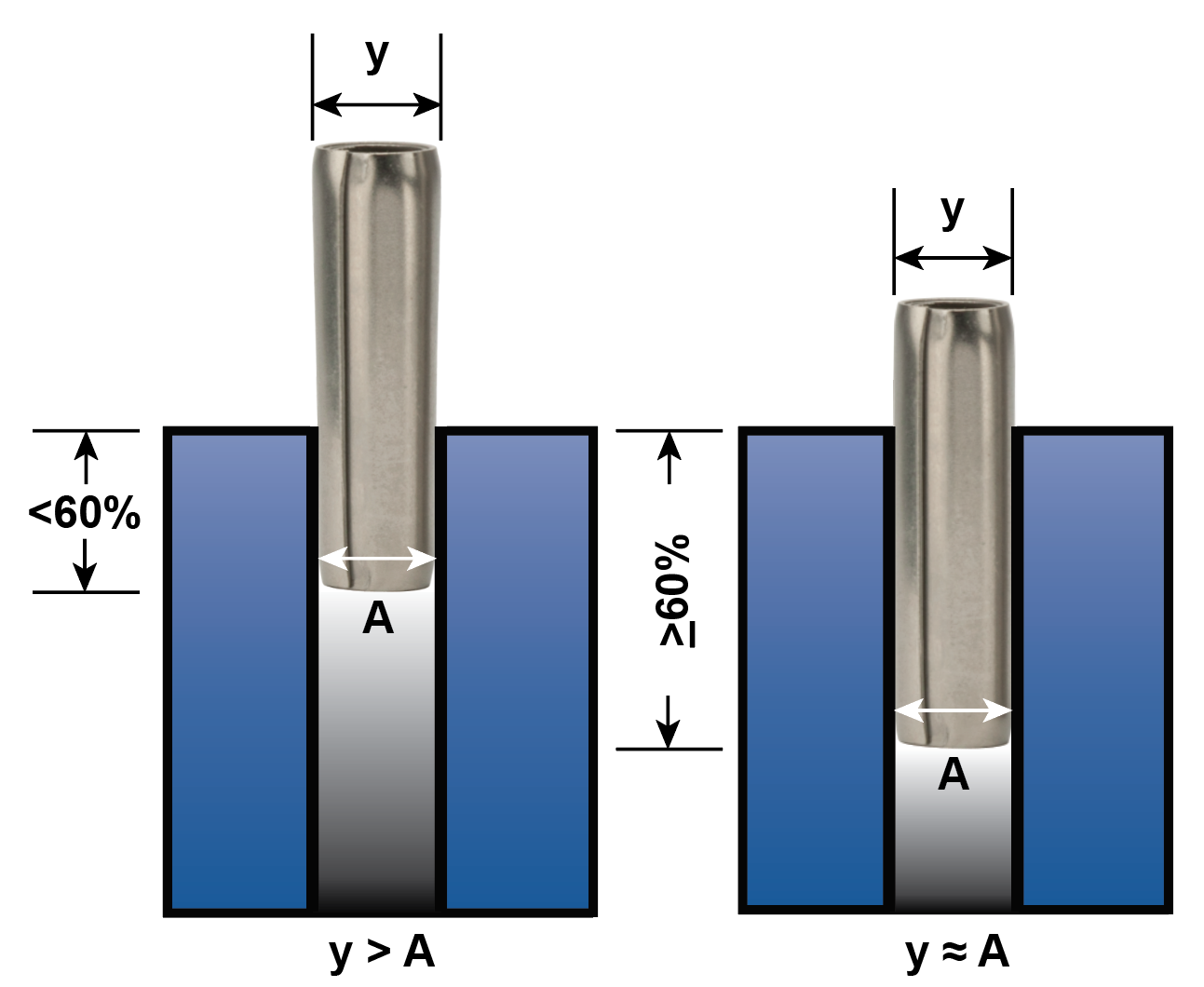

Obrázek 3
The example on the left shows how the protruding end of the pin maintains a diameter larger than the hole when less than 60% of the length is retained in the host hole. On the right, the protruding end of the pin has a diameter approximately equal to the hole.
Pružné kolíky obnoví část svého původního průměru všude tam, kde nejsou podepřeny protilehlým materiálem. V aplikacích pro zarovnání se doporučuje zasunout pružný kolík do vstupu otvoru do hloubky 60 % celkové délky kolíku, aby se trvale zafixovala jeho poloha a kontroloval průměr vyčnívajícího konce (obrázek 3). V aplikacích s volně uloženými panty je vhodnější ponechat uložení s přesahem ve vnějších prvcích, pokud je šířka každého z těchto míst větší nebo rovna 1,5násobku průměru kolíku. Pokud tato podmínka není splněna, může být rozumné volit uložení s přesahem kolíku ve středovém prvku. Třecí panty vyžadují, aby všechny součásti závěsu byly vyrobeny se shodnými otvory a aby každá součást, bez ohledu na počet segmentů pantu, maximalizovala záběr s kolíkem.
Ačkoli tento dokument nabízí obecné konstrukční směrnice, doporučuje se konzultovat s aplikačními inženýry specializujícími se na upevňování a spojování, aby bylo zajištěno použití optimální konstrukce pro každou aplikaci.
