Důležitost vkládacího pouzdra při instalaci svinutých pružných kolíků

Při instalaci Svinutých Pružných Kolíků je důležité, aby instalační nástroj, často nazývaný „vřeteno“, byl dostatečně velký, aby pokryl celý konec Svinutého Pružného Kolíku. Vřeteno by mělo být dimenzováno tak, aby během celého procesu instalace tlačilo současně na všech pět spirál. V opačném případě bude kolík obtížné, ne-li nemožné, správně nainstalovat do sestavy.

Pokud je vložka příliš malá, vnitřní spirály protlačí střed kolíku, čímž vytvoří „teleskopický“ efekt a vytlačí zadní konec Svinutého Pružného Kolíku. Uživatelé to někdy označují jako „rozbalení“ kolíku. Je důležité si uvědomit, že při použití správné vkládací vložky není možné, aby se kolíky „teleskopicky“ protlačily nebo „rozbalily“. Vedlejším účinkem zatlačení na vnitřní cívky je zvýšená vkládací síla, a pokud je pouzdro příliš malé, Svinutý Pružný Kolík se nebude moci ohnout, aby se přizpůsobil průměru otvoru, protože pouzdro bude zaseknuté ve vnitřním průměru kolíku.

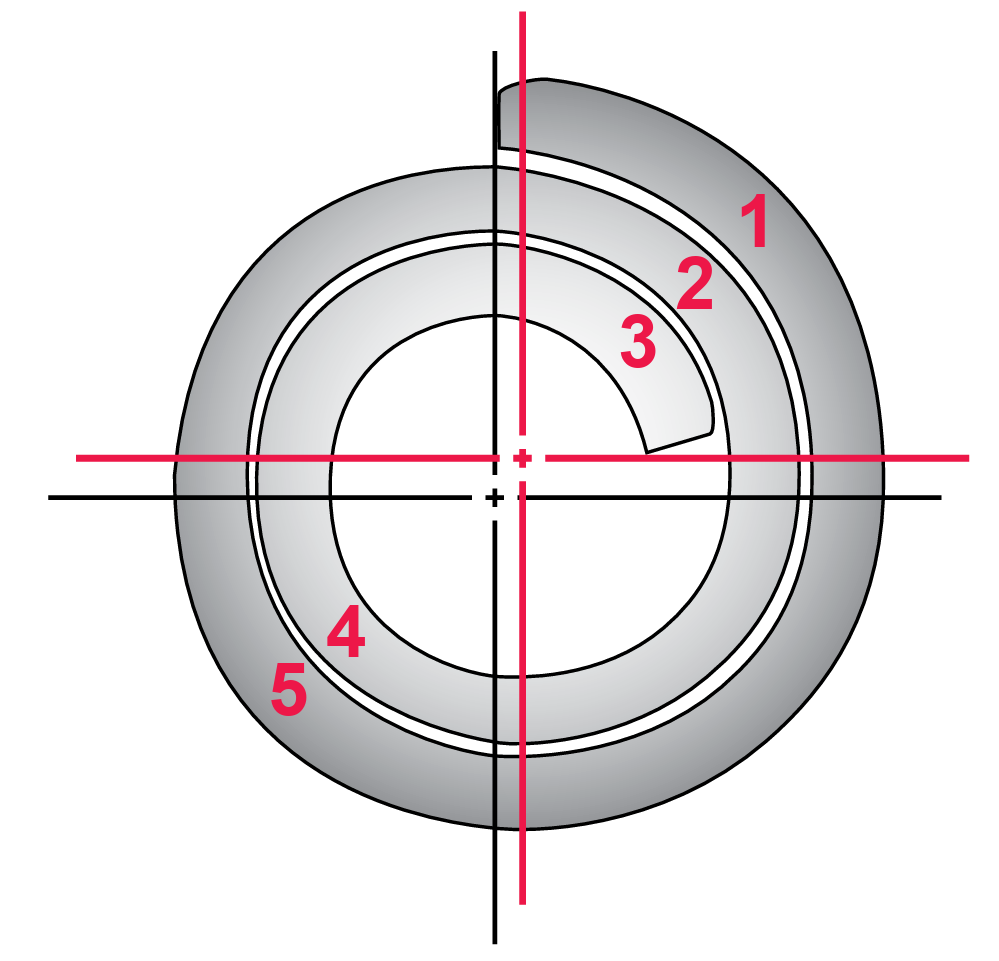

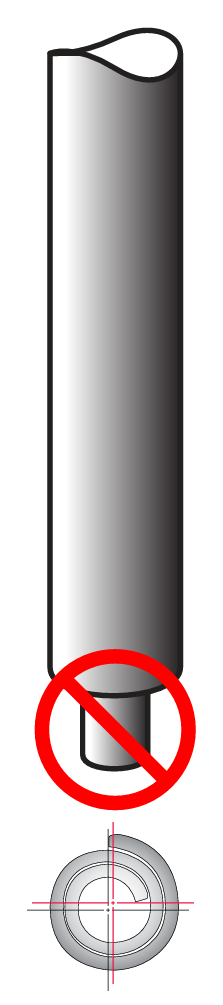

Někdy společnost vyvine vkládací pouzdro, které má stupňovitý konec, který je určen k zasunutí do vnitřního průměru Svinutého Pružného Kolíku, aby „pomohl vyrovnat kolík s otvorem“ (obrázek 1). V tomto scénáři jsou dva problémy. Prvním problémem je, že skutečný střed Svinutého Pružného Kolíku není ve středu vnitřního průměru (obrázek 2). Proto má zasunutí něčeho do vnitřního průměru kolíku za následek, že kolík bude ve skutečnosti vychýlen z osy otvoru! Druhým problémem je, že hrot na konci instalačního nástroje může bránit kolíku v kolapsu při zasunutí do otvoru. To může výrazně zvýšit síly potřebné k zasunutí a pokud je hrot dostatečně velký, může bránit úplnému zasunutí kolíku do otvoru. V některých případech se může vložka zlomit a zaseknout se v ID kolíku, což způsobí prostoje na montážní lince.

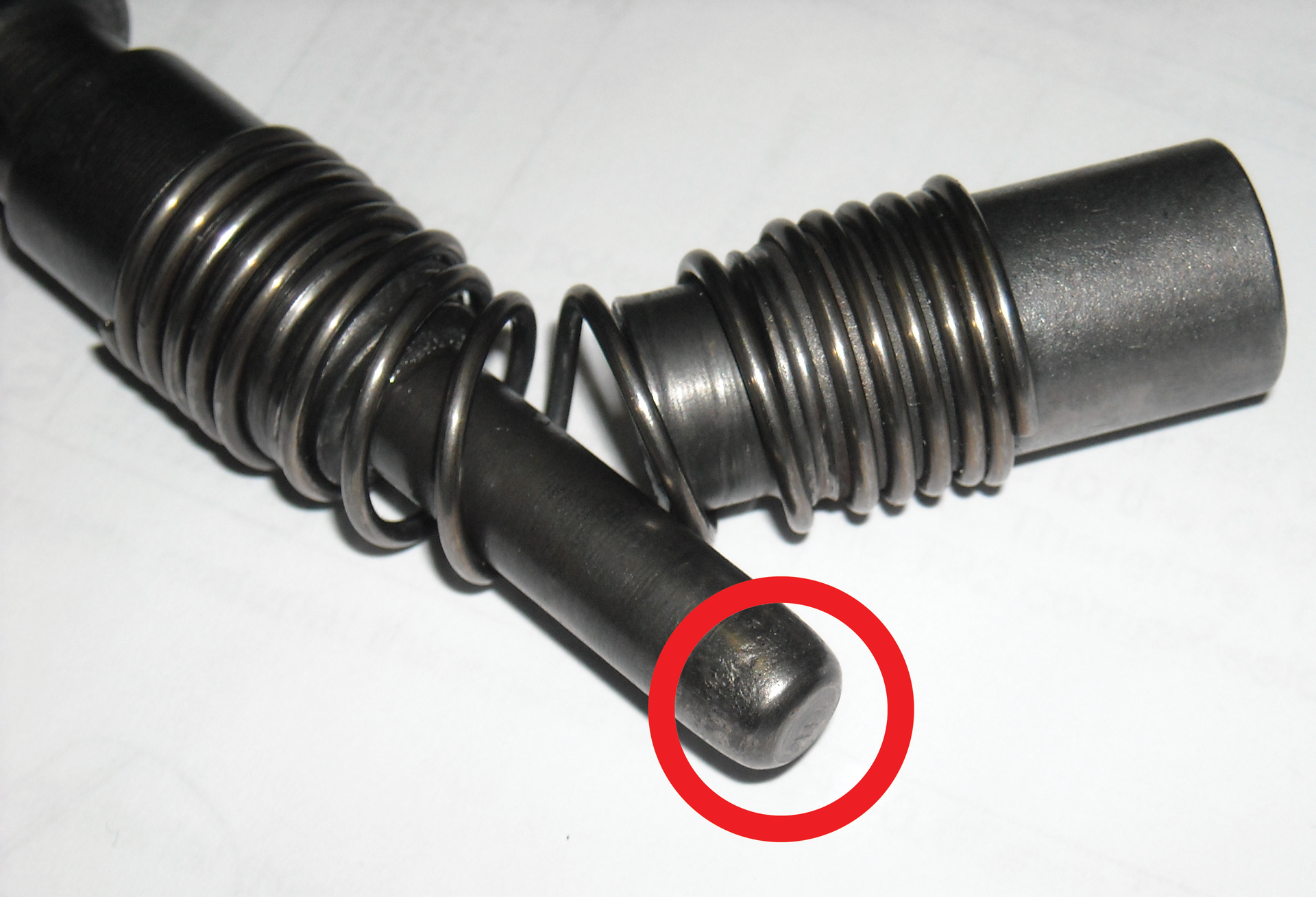

Dalším častým problémem je, když společnost pokračuje v používání opotřebované vkládací vložky. V průběhu času se konec vkládací vložky rozpadne. Na obrázku 3 si všimněte, že špička nástroje, zakroužkovaná červeně, je opotřebovaná a hrany jsou vyhlazené. V určitém okamžiku bude konec pouzdra příliš malý, takže nebude pokrývat celý konec Svinutého Pružného Kolíku. Jak je popsáno výše, pouzdro bude tlačit na vnitřní spirály Kolíku a vzniknou problémy se zasunutím.

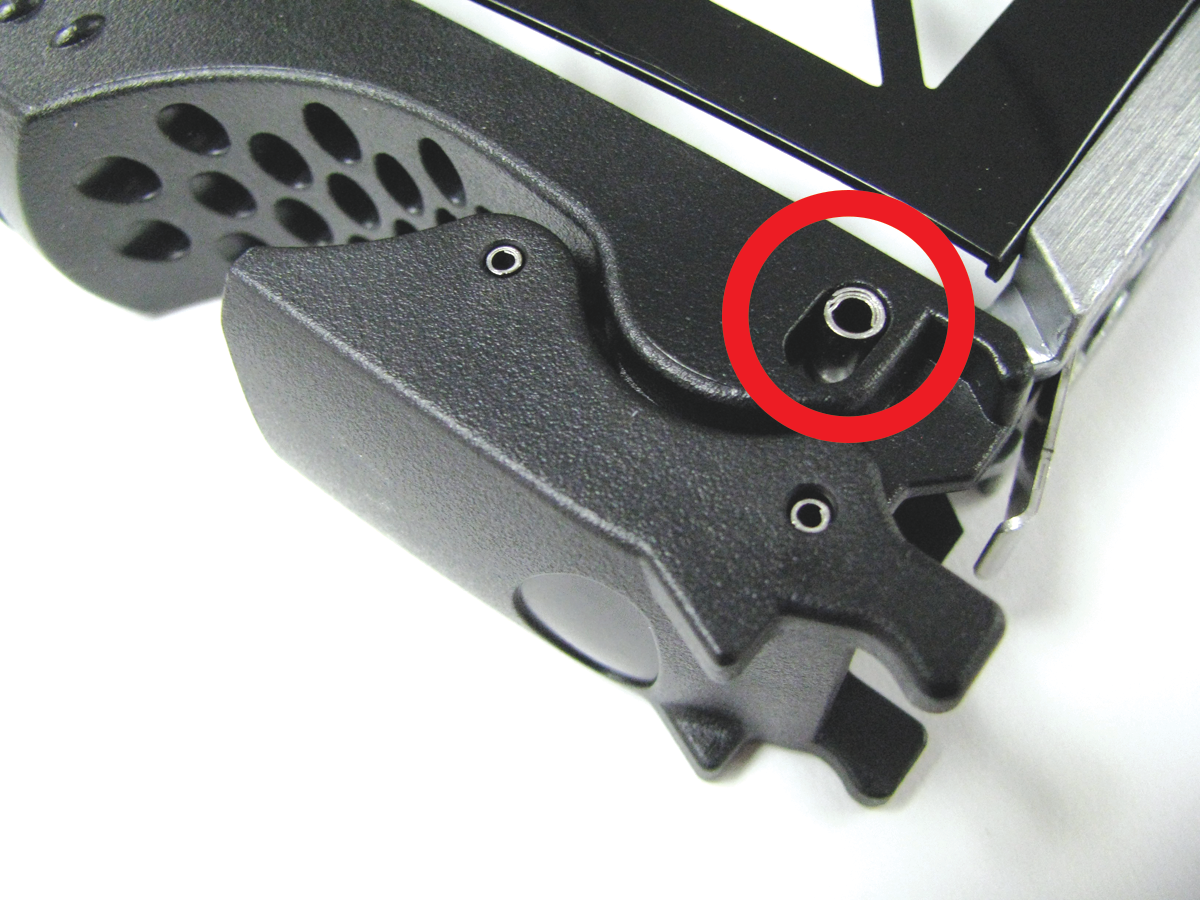

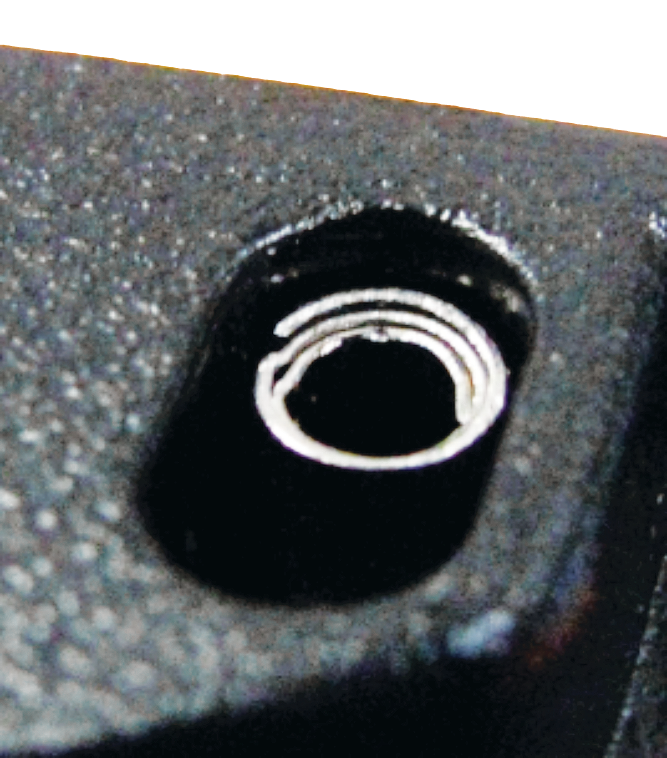

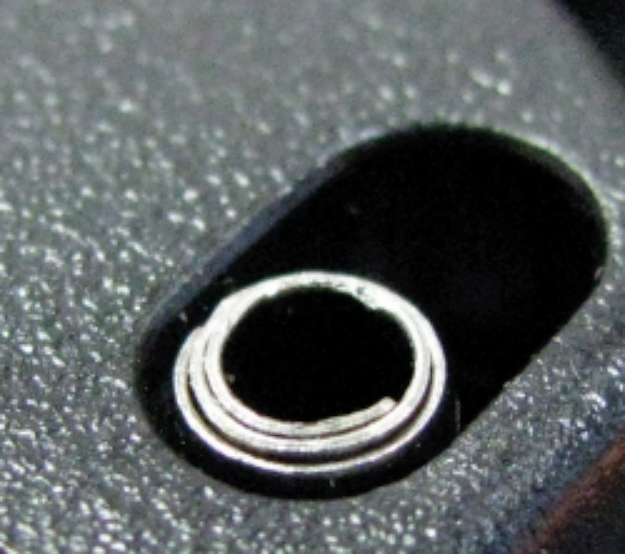

Následující příklad ukazuje, co se stalo výrobci sestav vyhazovacích spon, když instalační nástroj používaný jejich subdodavatelem nebyl dostatečně velký, aby pokryl celý konec Svinutého Pružného Kolíku. Výsledkem bylo, že vkládací nástroj (puška) nakonec tlačil na vnitřní spirály Svinutého Pružného Kolíku a způsobil, že se kolík „teleskopicky vysunul“ nebo „rozvinul“. To dramaticky zvýšilo vkládací sílu a v některých případech zabránilo úplné instalaci kolíku do sestavy.
