PolskaDíky chytrému provedení švu je svinutý pružný kolík ideální pro panty
Michael J. Pasko, aplikační inženýr
Svinuté pružné kolíky mají šev který je pro panty mnohem vhodnější než mezera nebo drážka u pružných kolíků s drážkou (viz obrázek 1 a obrázek 2).
Šev je u svinutých pružných kolíků neodmyslitelný, protože jsou válcovány z více než jedné vrstvy materiálu. „Třída zatížení“ svinutého pružného kolíku ovlivní tloušťku materiálu a počet vinutí, ale všechny svinuté pružné kolíky budou mít šev.
Někteří se domnívají, že šev svinutého pružného kolíku vyčnívá nad povrch kolíku. To však není pravda. Šev svinutého pružného kolíku je ve skutečnosti „zastrčený“ nebo navinutý, aby kolík zůstal kulatý. Kromě toho je šev opatřen zkosenou hranou, aby se zmírnil přechod do oblasti „čárky“ (obrázek 3). Klíčovou charakteristikou správně navinutého svinutého pružného kolíku je ve skutečnosti to, že průměr kolíku ve švu je stejný nebo menší než průměr v oblasti sousedící se spojem. Tím se zabrání kontaktu okraje materiálu s vnitřním průměrem stěny otvoru a zabrání se odřezávání při zasunutí.
Fotografie sestavy plastového zámku zadního okna SUV níže ukazuje základní tvar svinutého pružného kolíku při instalaci v aplikaci. Kolík se přizpůsobí otvoru, do kterého je instalován, a oblast „čárky“ je viditelná jako malá mezera mezi kolíkem a otvorem v blízkosti spoje.
Obrázek 1
Vlevo mají pružné kolíky s drážkou tvar písmene „C“. Vpravo mají svinuté pružné kolíky 2 ¼ vinutí válcovaného materiálu.
Obrázek 2
Mezeru pružného kolíku s drážkou lze při instalaci do otvoru uzavřít.

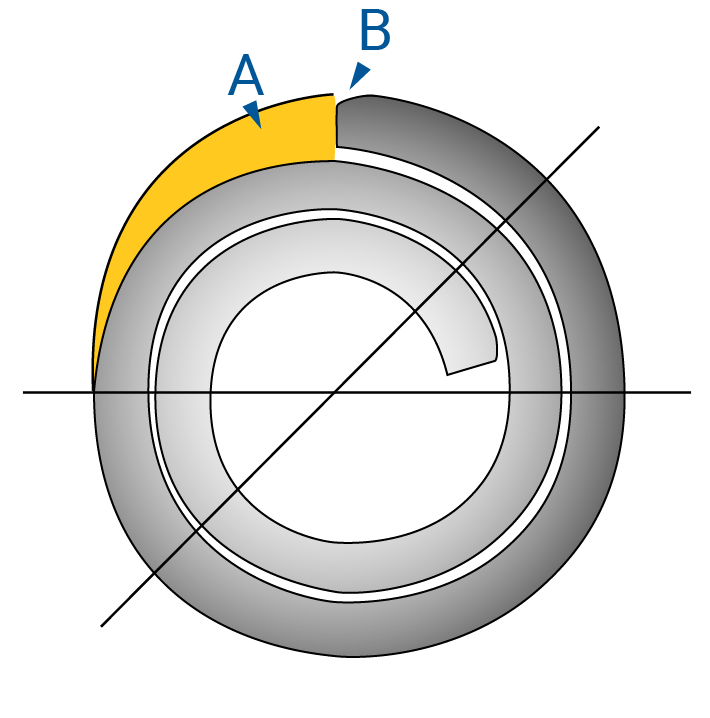

Obrázek 3
Šev svinutého pružného kolíku je opatřen zkosenou hranou, která zjemňuje přechod do oblasti „čárky“ (A). Tato konstrukční vlastnost zajišťuje, že na spoji nejsou žádné „vysoké body“ (B).

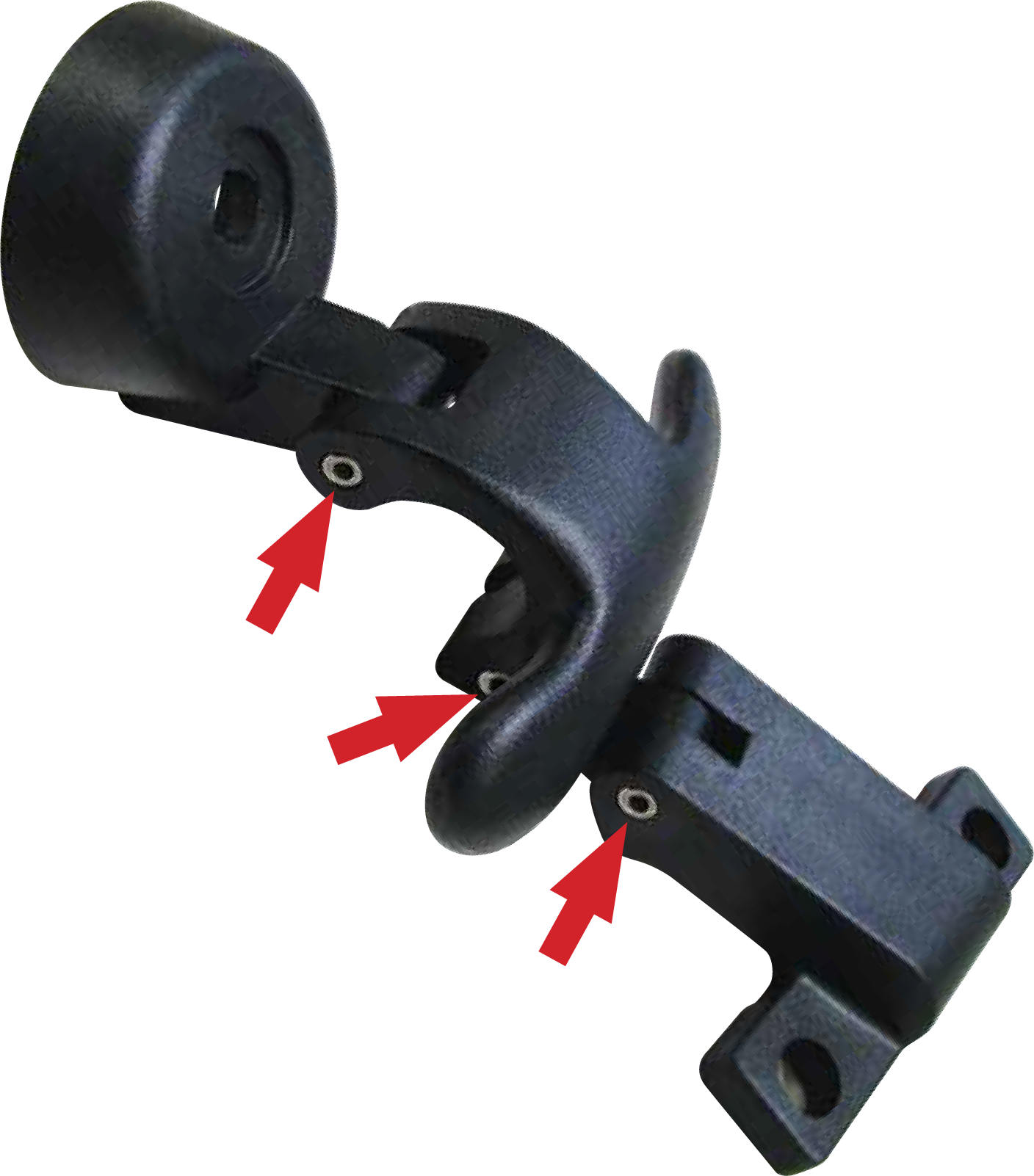

Obrázek 4
Tato sestava zámku okna SUV využívá tři svinuté pružné kolíky jako panty.

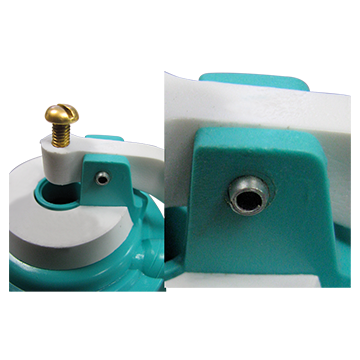

Obrázek 5
Svinuté pružné kolíky s drážkou se často používají jako čepy závěsů v odolných spotřebitelských výrobcích, jak ukazuje tato sestava plovákového ramene toalety.
Velká část svinutých pružných kolíků se používá v pantech a jedinečná konfigurace švu je nezbytná pro jejich správnou funkci. Při použití v kulatých otvorech by tedy šev neměl mít absolutně žádný vliv na výkon.
Zastrčený šev svinutého pružného kolíku umožní hladké otáčení komponentů závěsu/osy bez rušení ve velké většině sestav. Ve většině situací, kdy je spoj problematický, je to obvykle důsledkem špatných metod instalace nebo nesprávného provedení. Pokud je na jednu část čepu vyvíjena nadměrná tlaková síla a na druhou ne, může dojít k deformaci švu. K tomu někdy dochází, když jsou sestavy navrženy tak, že s kolík nepřicházejí dostatečně do kontaktu. Podobně mohou být kolíky poškozeny během montáže, což může vést k deformaci švu. Typickými příčinami jsou nesprávná montážní technika, vybavení, stav otvoru nebo třída zatížení kolíku. Konstruktéři se také pokoušeli použít svinuté pružné kolíky s drážkou a drážkované čepy v sestavách, kde se při otáčení musí „záchytka“ nebo páka pohybovat axiálně po povrchu čepu. Geometrie těchto součástí někdy způsobuje, že se zachytí nebo „zaseknou“ na spoji.
