PolskaSestava plastového filtračního čerpadla

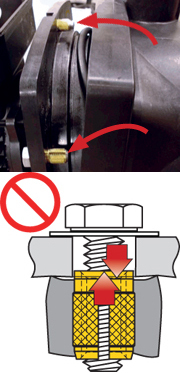

Výrobce čerpadel a ventilů kontaktoval společnost SPIROL s žádostí o pomoc při řešení problému s jejich filtračním čerpadlem. Filtrační čerpadlo se skládalo z krytu připevněného k tělesu čerpadla. Vzhledem k vnitřnímu tlaku a působícímu točivému momentu musela sestava odolat síle 22 N⋅m. Používalo se šest roztažných vložek se šrouby M8 v polypropylenovém plastu s 30% obsahem skleněných vláken. Subdodavatel ručně instaloval každou vložku po obvodu příruby skříně. Po působení požadovaného tlaku se vložky uvolňovaly spolu se šrouby, což vedlo k otevření čerpadla. Zákazník hledal spolehlivé a efektivní řešení, které by splňovalo jeho specifikace.

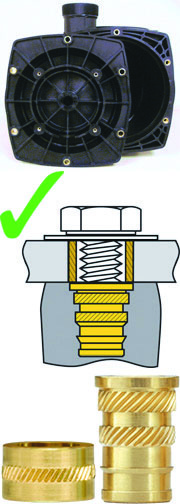

Po posouzení aplikace společnost SPIROL Engineering zjistila, že průměry otvorů v krytu byly větší než průměr vložek, což vedlo k jejich vytažení při utahování šroubu. Zákazníkovi bylo doporučeno použít vložky SPIROL řady INS20 s hlavou lisované za tepla v kombinaci s výztužnými sloupky CL8000. Tento typ vložky nabízí nejjednodušší vyrovnání a instalaci s další výhodou v podobě hlavy pro větší nosnou plochu, která zabraňuje vytažení. Má také vyšší hodnoty točivého momentu a pevnosti vytažení než expanzní vložky. Výztužné sloupky nabízejí větší nosnou plochu, aby se zabránilo vytažení a plastickému tečení/creepu během životnosti sestavy.

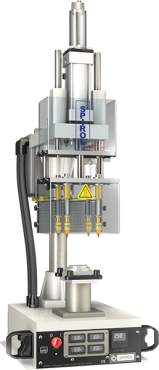

Společnost SPIROL také doporučila zákazníkovi použít k instalaci vložek pneumatický stroj pro montáž za tepla Model HP.
Toto řešení poskytlo vysoce kvalitní produkt a efektivní montážní proces a zároveň překonalo výkonnostní požadavky aplikace.
Bezplatná technická podpora pro aplikace: Inženýři společnosti SPIROL posoudí vaše aplikační potřeby a ve spolupráci s vaším konstrukčním týmem doporučí nejlepší řešení.

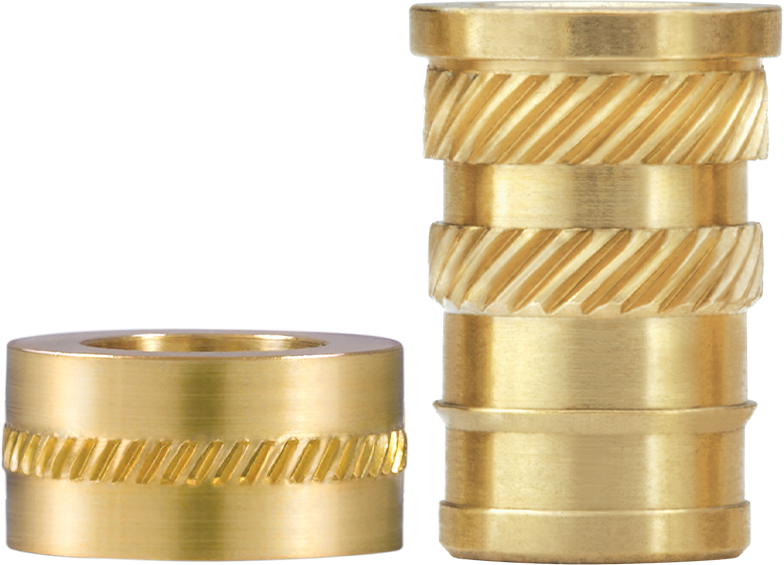

Mosazný výztužný sloupek CL8000 od společnosti SPIROL (vlevo) a závitová vložka řady INS20 (vpravo)
