Kolík spouště chirurgické sešívačky

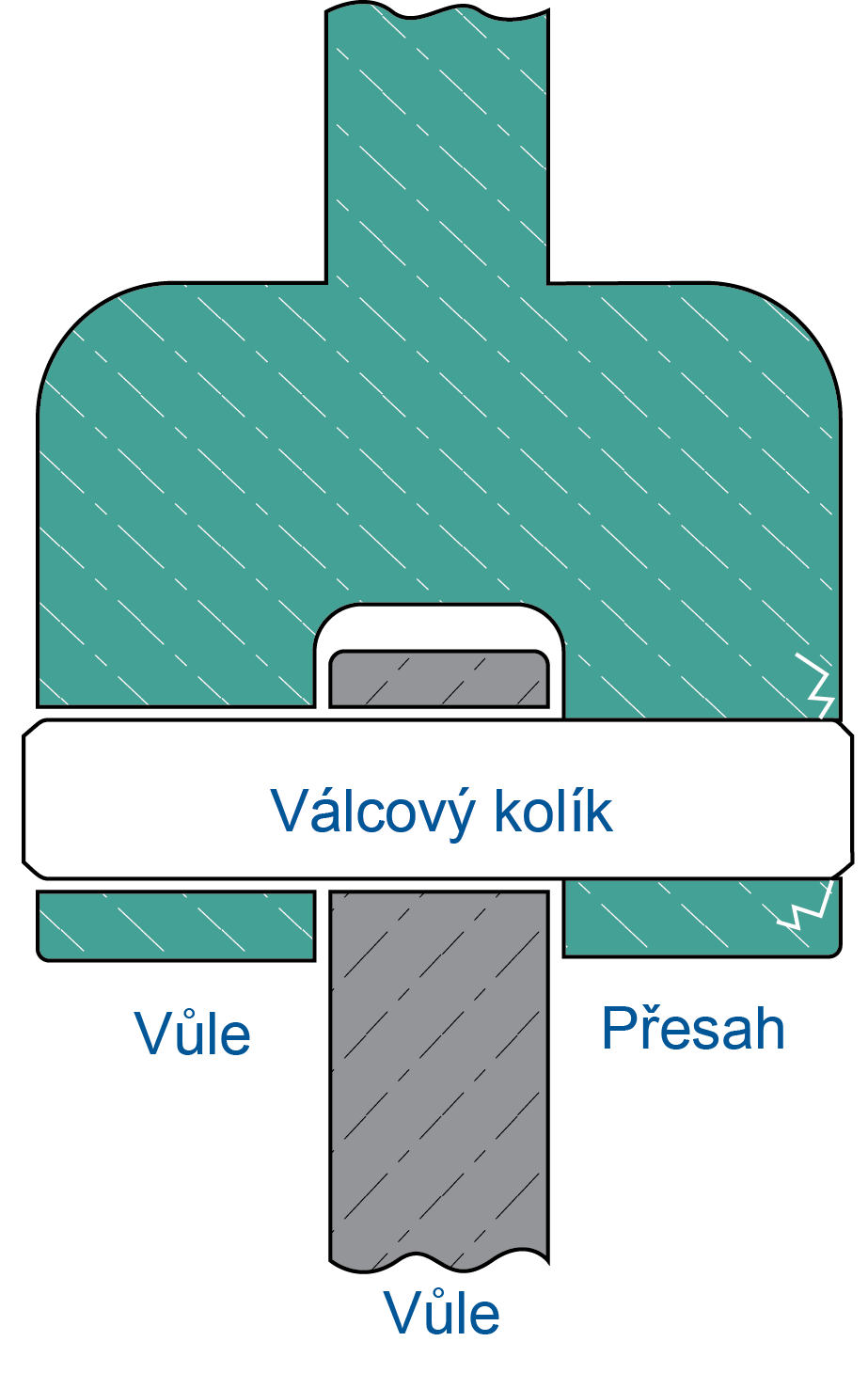

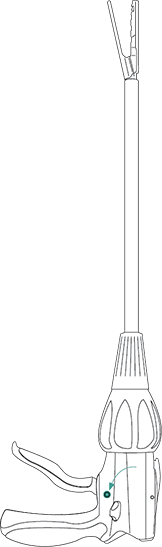

V soustavě chirurgické sešívačky byl použit plný válcový kolík k upevnění nerezové desky spouště k plastovému tělu. Ten fungoval jako pant, který při stisknutí spouště chirurgem uvedl sešívačku do chodu. Válcový kolík byl na jedné straně těla upevněn pomocí uložení s přesahem. Deska spouště a druhá strana těla měli uložení s vůlí, takže kolík jimi mohl při instalaci volně procházet.

Válcový kolík držel sestavu pohromadě pomocí plastické deformace plastového těla na straně uložení s přesahem. Toho bylo dosaženo zalisováním válcového kolíku do otvoru o menším průměru, než má kolík. V důsledku napětí, které na plast působilo v důsledku nepružného kolíku, způsobil válcový kolík během montáže praskání plastového těla. Výrobce se pokusil upravit geometrii plastového otvoru, aby se zmenšila plocha plastu, který se dotýká válcového kolíku, ale problém s praskáním to nevyřešilo a také to mělo za následek snížení svornosti kolíku v sestavě. Výrobce zdravotnických prostředků se obrátil na společnost SPIROL s žádostí o pomoc při návrhu samosvorného kolíku spouště, který by eliminoval praskání plastového těla v chirurgické sešívačce.

Společnost SPIROL doporučila použít jako kolík spouště svinutý pružný kolík bez oleje. Svinuté pružné kolíky jsou flexibilní, snadno se instalují a umožňují větší tolerance otvorů než jakýkoli jiný kolík. Jsou ideální pro plasty, protože se při instalaci stlačují a po instalaci působí na hostitelskou součást nízkým napětím. Kromě toho zůstává Svinutý pružný kolík pružný a přizpůsobí se velikosti otvoru, i když v otvoru těla dojde časem k uvolnění plastu.

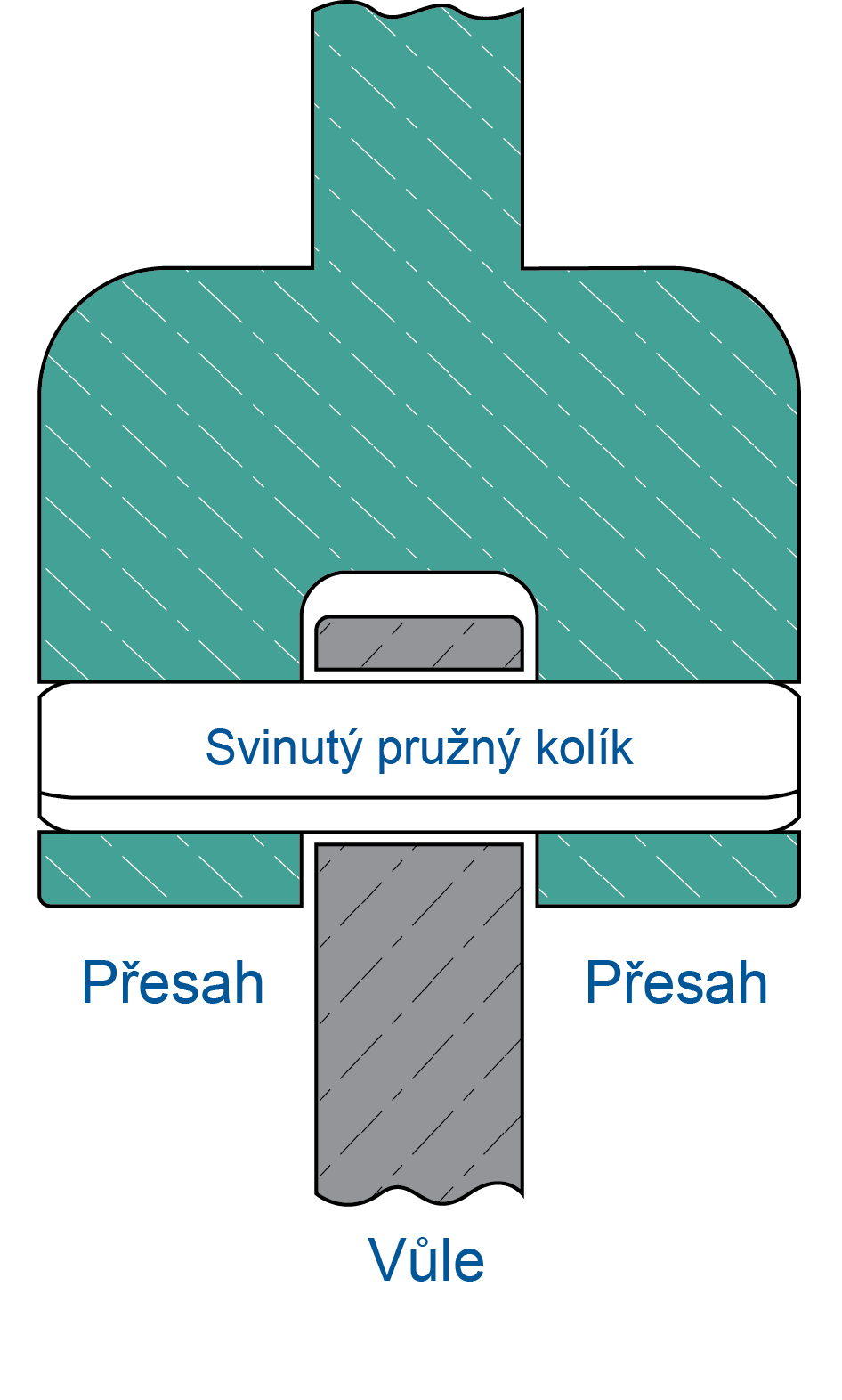

Společnost SPIROL rovněž doporučila, aby oba (2) otvory v plastovém třmenu měly stejný průměr, což umožní lepší upevnění podsestavy. Ve skutečnosti společnost SPIROL doporučila úpravy všech tří (3) otvorů, aby se optimalizovala funkce a držení kolíku. Výsledkem upravené konstrukce bylo uložení s přesahem v obou otvorech plastového těla a uložení s vůlí (větší otvor) v desce spouště, jak je znázorněno na obrázku níže.

Zařazením doporučeného řešení společnosti SPIROL se odstranilo praskání plastového těla, zlepšila se funkce kolíku spouště a zlepšila se celková kvalita chirurgické sešívačky.
