PolskaLisované za tepla / ultrazvukové

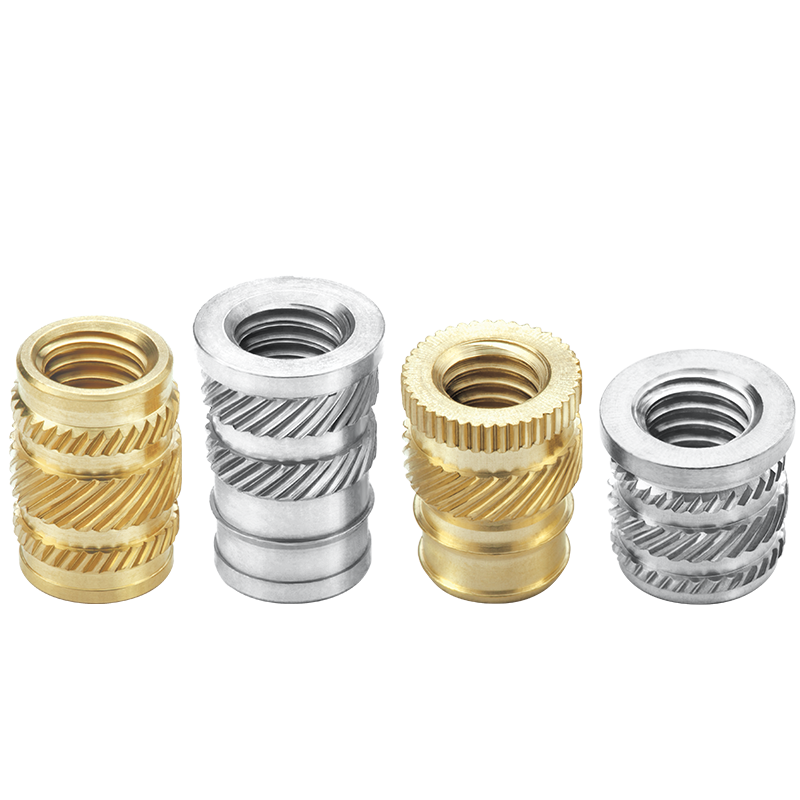

Lisované za tepla / ultrazvukové vložky jsou navrženy pro instalaci do termoplastů po vstřikování. Lisování za tepla a ultrazvuková instalace přináší vynikající výsledky. SPIROL nabízí několik různých sérií lisovaných za tepla/ultrazvukových vložek dostupných v dlouhé a krátké verzi pro každou velikost závitu. Dlouhé varianty maximalizují točivý moment a odolnost proti vytažení, zatímco krátké varianty jsou vhodné pro méně přísné požadavky, což vede k nižším nákladům a kratší době instalace. Některé verze jsou dostupné jak s hlavou, tak bez ní. Hlava poskytuje dodatečnou nosnou plochu pro protilehlý komponent, což také zabraňuje vytažení (nebo při obráceném použití může zabránit protažení). Přidání hlavy však má za následek dodatečné náklady na surovinu o větším průměru, která je nutná k jejímu vyrobení. Některé vložky bez hlavy jsou symetrické – odpadá tak nutnost orientace vložky před její instalací.
S vložkami lisovanými za tepla/ultrazvukovými vložkami lze dosáhnout vynikajících výsledků za předpokladu, že jsou použity v otvoru o správné velikosti s dostatečnou tloušťkou stěny kolem vložky a jsou instalovány způsobem, který vede ke správnému roztavení plastu, aby byly vyplněny dutiny vložky.
Lisované za tepla / ultrazvukové vložky obecně poskytují nejlepší rovnováhu mezi výkonem a cenou.
Standardní vložky lisované za tepla / ultrazvukové vložky SPIROL zahrnují: série 14 pro kuželové otvory, série 19 a 20 pro rovné otvory a série 29 a 30 pro rovné otvory. Vložky lisované za tepla / ultrazvukové vložky SPIROL jsou dostupné o velikostech závitů od M2 (2-56) do M8 (5/16-18).
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu zařízení pro instalaci vložek od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správné závitové vložky pro vaši aplikaci, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!
Katalog tepelných / ultrazvukových závitových vložek
Kuželový otvor

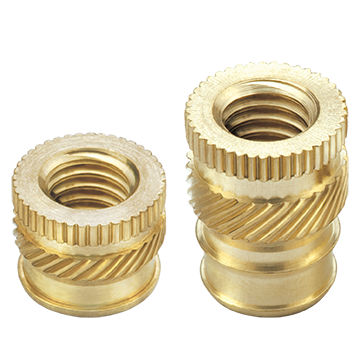

Kuželové vložky SPIROL série 14 jsou navrženy pro použití v kuželových otvorech. Zkosený otvor usnadňuje správné usazení a maximalizuje povrchový kontakt mezi vložkou a stěnou otvoru před aplikací tepla nebo ultrazvukových vibrací. Kuželové vložky série 14 jsou dostupné v krátkých a dlouhých verzích se závity v metrických velikostech o rozsahu od M2 do M8 a unifikovanými závity v palcových velikostech o rozsahu od 2-56 do 5/16-18.
S hlavou - Rovný otvor

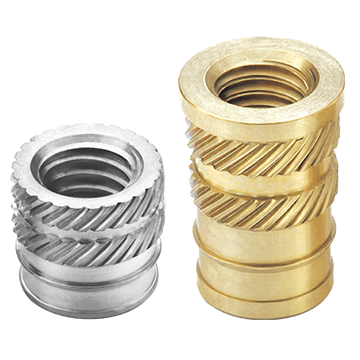

Rovné vložky série 19 a vložky s hlavou série 20 mají mírně zkosený tvar, který byl navržen pro použití v rovných otvorech pro dosažení vynikajícího výkonu s nízkým radiálním napětím. Usazení a instalace jsou usnadněny vodicím a kuželovitým rýhováním a drážkou. Série 20 má stejný tvar jako série 19 s přidáním hlavy, která poskytuje dodatečnou nosnou plochu pro protilehlý komponent, aby se zabránilo vytažení. Vložky série 19 a 20 jsou dostupné v krátkých a dlouhých verzích se závitem v metrických velikostech o rozsahu od M2 do M8 a unifikovanými závity v palcových velikostech o rozsahu od 2-56 do 5/16-18.
Symetrické a s hlavou - Rovný otvor

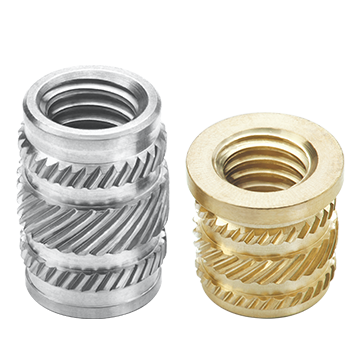

Symetrické vložky série 29 a vložky s hlavou série 30 jsou navrženy se širokým středovým rýhováním společně se dvěma menšími rýhováními a hlubokými zářezy na obou koncích pro maximalizaci točivého momentu a výkonu při vytahování. Vložky série 29 jsou symetrické pro snadnou orientaci a velký vodící prvek usnadňuje instalaci do otvoru. Série 30 má stejný tvar jako série 29 - s přidáním hlavy pro dodatečnou nosnou plochu pro protilehlý komponent, aby se zabránilo vysunutí. Vložky série 29 a série 30 jsou dostupné v krátkých a dlouhých verzích se závitem v metrických velikostech o rozsahu od M2 do M8 a unifikovanými závity v palcových velikostech o rozsahu od 2-56 do 5/16-18.
Dodatečné zdroje

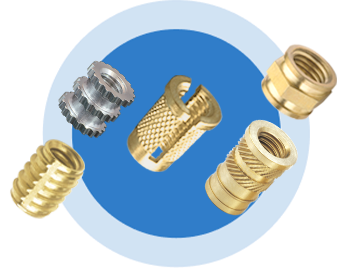

Vlastní konfigurace
Pokud nemůžete v naší nabídce najít závitovou vložku o velikosti, délce, materiálu, povrchové úpravě nebo množství podle vašich potřeb nebo si nejste jisti, která vložka je pro vaši sestavu tou nejvhodnější, kontaktujte naši technickou podporu a pomůžeme vám najít nákladově efektivní řešení pro vaši aplikaci.
Instalační technologie pro závitové vložky
Kromě komplexní série navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu instalačního zařízení pro závitové vložky navrženého tak, aby proměnilo montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
