PolskaLisované

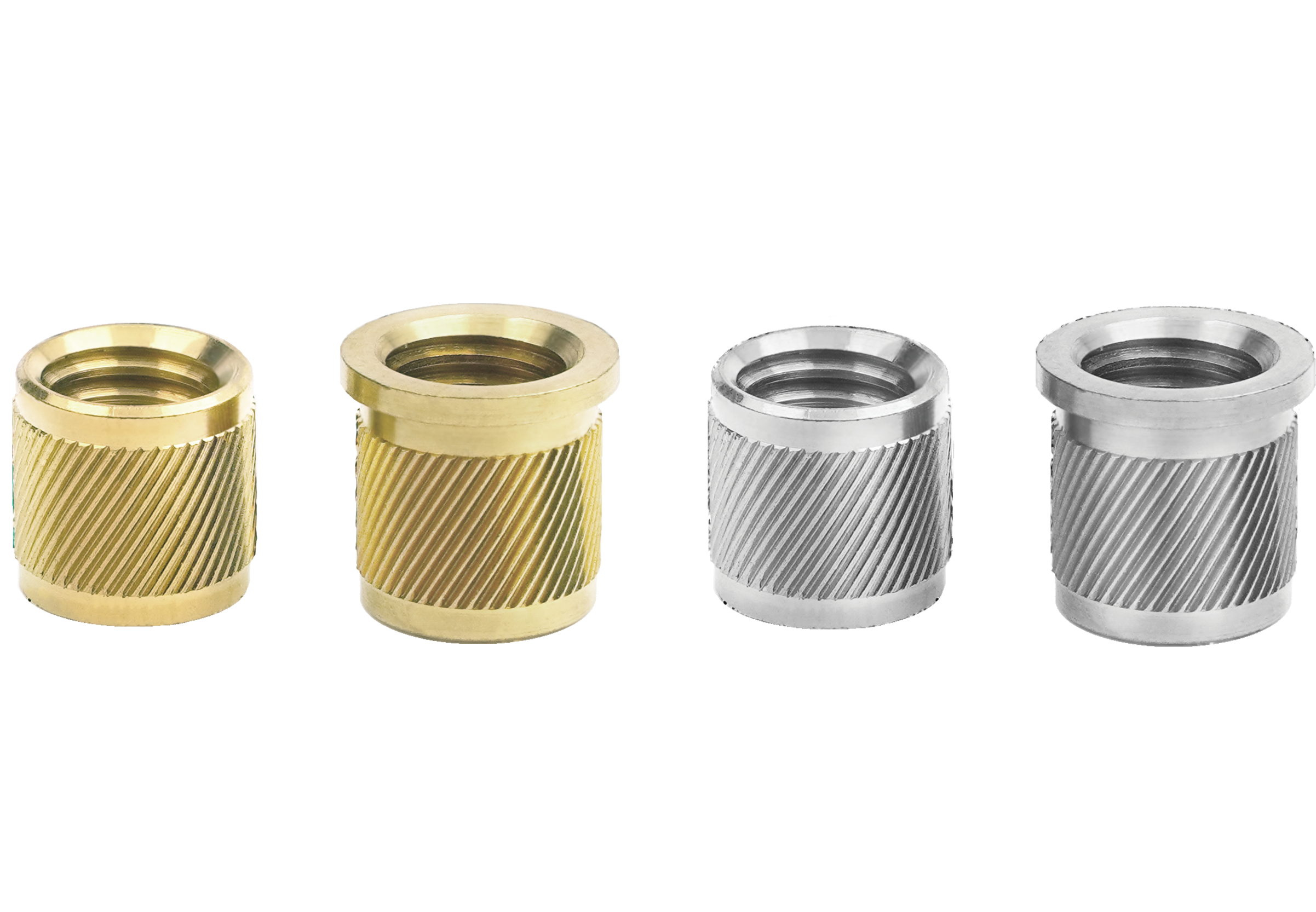

Lisované vložky jsou navrženy tak, aby byly před instalací zalisovány do rovného otvoru bez roztavení plastového komponentu. Jsou ideální pro použití v měkčích plastech a spirálové rýhování lisovaných vložek se používá k zajištění odolnosti proti točivému momentu a vytažení, a také k zajištění správného toku plastu při zalisování vložky otáčí do otvoru. Montážní točivý moment pro dosažení dostatečného napětí mezi závity nepředstavuje problém, protože spiralové rýhy jsou navrženy tak, aby směr montážního točivého momentu měl tendenci zalisovat vložku hlouběji do otvoru – což samozřejmě není možné – protože závitový spoj je utažen. Vodící prvek je o trochu menší než otvor a dostatečně dlouhý, aby zajistil rovné vložení do otvoru. Lisované vložky se rychle instalují bez speciálního zařízení a dosahují celkově dobrého výkonu spoje.
Pokud potřebujete instalační zařízení, SPIROL nabízí standardní řadu zařízení pro instalaci vložek od manuálních až po plně automatické moduly, s přípravkem nebo bez něj, přesně podle vašich požadavků na sestavu.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správné závitové vložky pro vaši aplikaci, kontaktujte naši inženýrskou podporu a se vším vám pomůžeme!
Katalog lisovaných závitových vložek

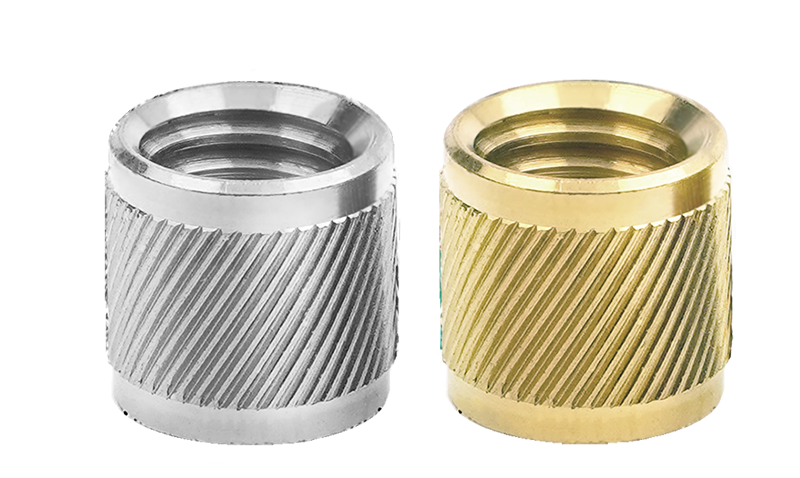

Lisovaná vložka
Lisovaná vložka série 50 je na každém konci opatřena štědrými vodícími pvrky pro usnadnění instalace do otvoru. Vzhledem k tomu že série 50 představuje symetrické vložky, orientace vložky před instalací není nutná. Lisované vložky řady 50 jsou k dispozici v mosazi a hliníku, v metrických i palcových velikostech závitů od M2 (2-56) až po M8 (5/16-18).

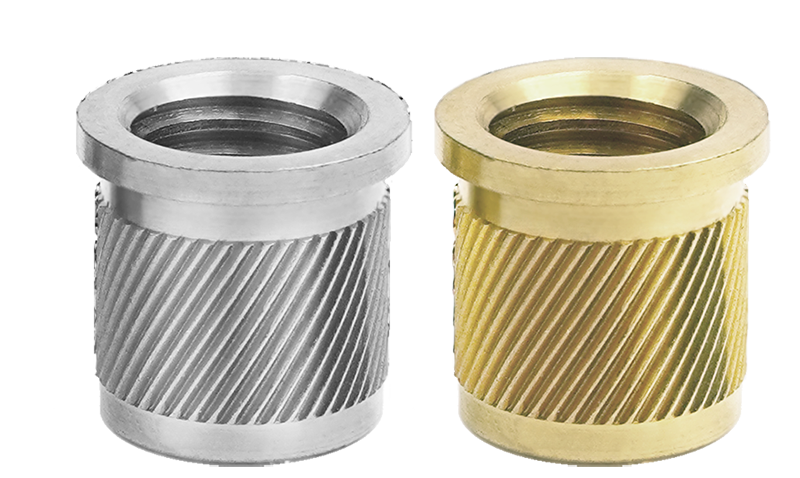

Lisovaná vložka s hlavou
Lisovaná vložká série 51 je verze s hlavou vložky SPIROL série 50. Lisovaná vložka série 51 je opatřena velkým vodícím prvkem na protějším konci pro snadnější instalaci do otvoru. Hlava poskytuje dodatečnou nosnou plochu pro šroub a také činí vložku vhodnou pro použití v průtažné konfiguraci, kde je vyžadována vysoká tahová (vytahovací) síla. Vložky s hlavou řady 51 Press-In jsou k dispozici v mosazi a hliníku, a to jak v metrických velikostech závitů od M2 do M8, tak v unifikovaných velikostech závitů od 2-56 do 5/16-18
Dodatečné zdroje
Vlastní konfigurace
Pokud nemůžete v naší nabídce najít závitovou vložku o velikosti, délce, materiálu, povrchové úpravě nebo množství podle vašich potřeb nebo si nejste jisti, která vložka je pro vaši sestavu tou nejvhodnější, kontaktujte naši technickou podporu a pomůžeme vám najít nákladově efektivní řešení pro vaši aplikaci.
Instalační technologie pro závitové vložky
Kromě komplexní řady navržených komponentů, které jsou používány pro spojování a sestavy, SPIROL nabízí také celou řadu instalačního zařízení pro závitové vložky navrženého tak, aby proměnilo montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
