PolskaTalířové pružiny DIN 16983
(dříve DIN 2093)

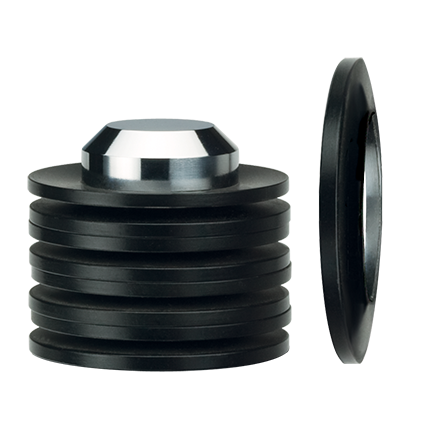

SPIROL nabízí celou řadu talířových pružin podle DIN EN 16983 (dříve DIN 2093) skupiny 1 a 2 v sériích A, B a C. Kromě velikostí specifikovaných podle DIN má SPIROL na skladě svůj vlastní standardní rozsah velikostí ve vnějších průměrech od 8 mm do 200 mm. Standardní talířové pružiny SPIROL byly navrženy podle standardizovaných výpočtů dle DIN EN 16984 (dříve DIN 2092) a splňují všechny specifikace materiálu, kvality a rozměrové tolerance stanovené v DIN EN 16983 (dříve DIN 2093), přesto ale nabízejí i širší kombinace průměru a tloušťky, které nejsou v normě DIN. Standardní materiály zahrnují uhlíkovou a legovanou ocel, obě opatřené ochrannou vrstvou z fosforečnanu zinečnatého a oleje.
Kromě samostatných talířových pružin dodává SPIROL také zkompletované sady talířových pružin ve vlastních konfiguracích, balené ve smršťovací fólii s perforovanou otevírací částí pro snadnou montáž.
Aplikační inženýrská podpora: pokud potřebujete pomoc s výběrem správné talířové pružiny pro vaši sestavu, kontaktujte naši technickou podporu a se vším vám pomůžeme!
Nakupujte naše standardní talířové pružiny: pro malá množství klikněte na tlačítko Nakupujte nyní. Pro větší množství nebo vlastní konfiguraci si prosím vyžádejte cenovou nabídku a náš tým odborníků vás bude kontaktovat!
Nabídka talířových pružin
Řada talířových pružin DIN EN 16983 (dříve DIN 2093).
SPIROL nabízí celou řadu talířových pružin DIN EN 16983 (dříve DIN 2093) skupiny 1 a 2 v sériích A, B a C o vnějším průměru od 8 mm do 200 mm.
Standardní řada talířových pružin SPIROL
Kromě velikostí specifikovaných v normě DIN má SPIROL na skladě také svůj vlastní standardní rozsah velikostí, aby uspokojil různé potřeby svých zákazníků. Standardní talířové pružiny SPIROL splňují všechny specifikace materiálu, kvality a rozměrových tolerancí podle DIN EN 16983 (dříve DIN 2093), avšak tyto kombinace průměru a tloušťky nejsou zahrnuty v normě DIN.
Další možnosti talířových pružin
Nevidíte to, co právě hledáte?
Pokud v naší standardní nabídce nemůžete najít talířovou pružinu o průměru, tloušťce, materiálu, povrchové úpravě nebo množství, které požadujete, nebo pokud si nejste jisti, která talířová pružina nebo zkompletovaná sada talířových pružin je pro vaši montáž tou nejvhodnější, kontaktujte naši technickou podporu a my vám pomůžeme najít cenově nejvýhodnější řešení pro vaši aplikaci.
Příběhy využití našich produktů

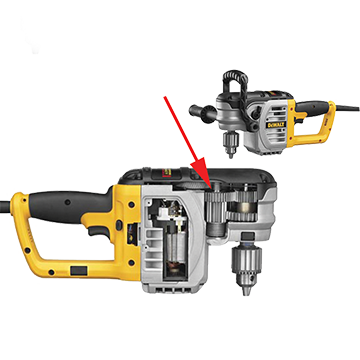

Mechanická spojka v těžké úhlové vrtačce
Výzva pro zákazníky
Vedoucí inženýr významné společnosti vyrábějící ruční a elektrické nářadí se obrátil na společnost SPIROL s žádostí o pomoc při určení nejlepší konstrukce talířové pružiny pro novou lehkou, kompaktní a přenosnou úhlovou vrtačku pro náročné použití.
Řešení SPIROL
- Společnost SPIROL Engineering navrhla dvě speciální talířové pružiny řazené za sebou, které splňují specifické požadavky na sílu a průhyb.
- Talířové pružiny nabízejí vyšší nosnost na menším prostoru ve srovnání s běžnými vinutými pružinami, což umožňuje konstruktérům vytvořit kompaktnější nástroj.
- Na rozdíl od podložek Belleville, které se většinou používají ve statických aplikacích, poskytují talířové pružiny bezkonkurenční předvídatelnost, spolehlivost a únavovou životnost ve vysoce dynamických aplikacích.
- Díky spolupráci se společností SPIROL a začlenění našich doporučení zákazník minimalizoval nákladný vývoj a s jistotou uvedl na trh svůj nový vysoce kvalitní vrták.

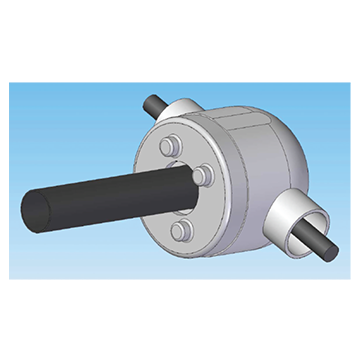

Talířové pružiny v mechanickém brzdovém systému
Výzva pro zákazníky
Výrobce hydraulicky ovládaných brzdových systémů pro terénní vozidla se obrátil na společnost SPIROL s žádostí o pomoc při návrhu spolehlivého systému pro případ poruchy, který by zálohoval sestavu v případě selhání. Pokud dojde k poškození hydraulického těsnění nebo pokud hydraulický válec z jakéhokoli důvodu ztratí tlak, brzdy selžou. Bez dalšího systému zabezpečení proti selhání má tato konstrukce sama o sobě omezenou spolehlivost.
Řešení SPIROL
- Společnost SPIROL doporučila použít talířové pružiny. Díky své předvídatelnosti, vysoké spolehlivosti a bezkonkurenční únavové životnosti jsou talířové pružiny upřednostňovány před všemi ostatními typy pružin v kritických aplikacích, jako je tento bezpečný brzdový mechanismus.
- Za normálních okolností udržuje hydraulický systém konstantní tlak na sériově řazených talířových pružinách. Pokud se tlak nepodaří udržet, sada talířových pružin se uvolní a aktivuje brzdový mechanismus.
- Tlačná nebo vlnovcová pružina není schopna vyvinout sílu potřebnou (v prostoru, který je k dispozici) k ovládání brzd.
- V této kritické aplikaci zlepšuje výkon a úroveň předvídatelnosti talířových pružin kvalitu výrobku a zajišťuje celkovou bezpečnost.

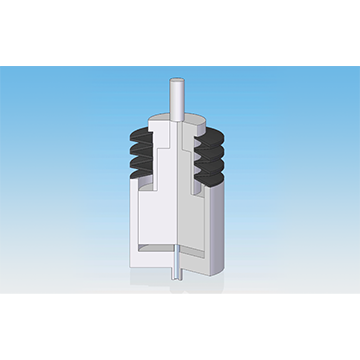

Sestava vysekávacího lisu
Výzva pro zákazníky
Tradiční konstrukce revolverových děrovacích lisů využívají vinuté pružiny (nástrojové pružiny), které usnadňují vyhazovací pohyb matrice. V tradičním lisu je možnost volby typu a tloušťky materiálu omezena neschopností vinutých pružin vyvinout velkou sílu na krátké lineární vzdálenosti. Je-li tento výkon nezbytný, mají vinuté pružiny negativní vliv na kvalitu tvářeného výrobku a efektivitu výrobního procesu.
Řešení SPIROL
- Talířové pružiny SPIROL jsou při sériovém řazení schopny vyvinout větší a konzistentnější vyhazovací sílu než vinuté pružiny a vyžadují méně místa.
- Aby bylo dosaženo stejné tuhosti, musí být vinutá pružina sedmkrát větší než Talířová pružina.
- Talířové pružiny se staly důležitou součástí vývoje nástrojů pro revolverové děrovací lisy - zejména v případě potřeby tváření silných materiálů, velkých výlisků a složitějších konstrukcí.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
