PolskaZkompletované sady talířových pružin
SPIROL nabízí přizpůsobené sady talířových pružin, které splňují vaše specifické potřeby, včetně různých možností balení, značení dílů a přizpůsobených řešení přepravy.

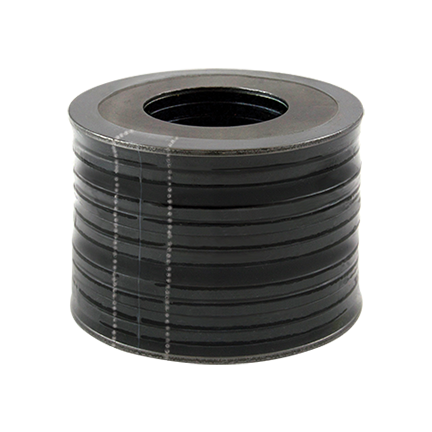

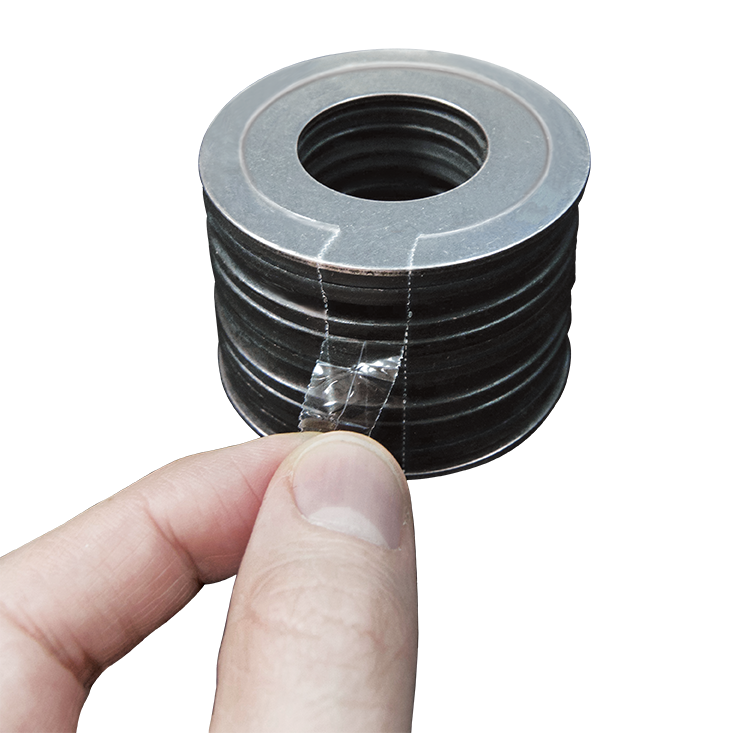

SPIROL dodává předem sestavené sady talířových pružin v konfiguracích na míru (promazané nebo nepromazané) balené ve smrštitelné fólii s perforovaným jazýčkem pro snadnou instalaci. Tyto zkompletované sady talířových pružin jsou dodávány v neporušeném stavu, což šetří čas, zabraňuje chybám při montáži a eliminuje nepořádek spojený s mazáním sady.
Máte již existující aplikaci sady talířových pružin? Pokud máte již existující sadu talířových pružin, pro kterou byste chtěli cenovou nabídku, prosím požádejte o cenovou nabídku. Jsme tu, abychom vám pomohli!
Podpora aplikačního inženýrství: odborníci společnosti SPIROL vám pomohou určit optimální konfiguraci zkompletované sady talířových pružin, aby vyhovovala specifickým požadavkům vaší aplikace. Pokud do projektu chcete zapojit technický tým SPIROL, jednoduše požádejte o technickou podporu nebo kontaktujte naši nejbližší globální pobočku.
Výhody zkompletovaných sad talířových pružin
Úspora času díky přesnosti a konzistentnosti:
Je zaručena přesná konfigurace sady, což eliminuje riziko nesprávné konfigurace a ztráty času v důsledku nákladných oprav.
Eliminace času potřebného na sestavení:
Každá sada je sestavena podle přesných specifikací, což eliminuje čas potřebný na manipulaci, uspořádání a vyrovnání jednotlivých talířových pružin.
Konzistentní přesné mazání:
Pokud je mazání nutné, je pro výkon talířové pružiny nezbytné přesné a rovnoměrné nanesení maziva. Předem namazané talířové pružiny jsou dodávány připravené k okamžité instalaci, což pomáhá zkrátit dobu montáže a eliminuje potřebu mazání na místě.
Plně přizpůsobitelný design a balení sady:
Zkompletované sady talířových pružin jsou konfigurovány a baleny podle vašich specifických požadavků na použití. Přizpůsobení zahrnuje: materiál talířových pružin, celkovou výšku sady a další. Optimalizujte balení, abyste zjednodušili manipulaci, instalaci a skladování během výroby.

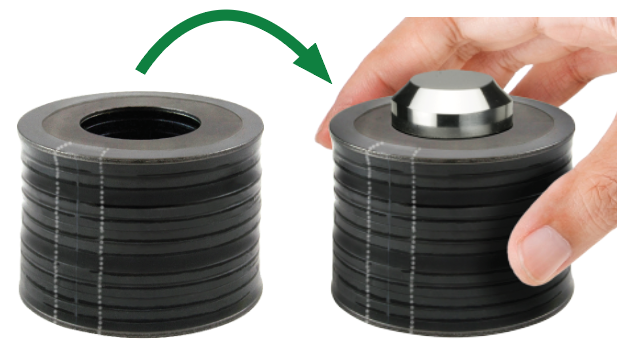

Jednoduchá instalace typu „drop-in“ snižuje náklady na montáž:
Každá zkompletovaná sada talířových pružin je dodávána připravená k instalaci. To zajišťuje efektivní, předvídatelné a opakovatelné výsledky při finální montáži.
Aplikační inženýři společnosti SPIROL vám pomohou od začátku do konce!
Ušetřete čas, peníze a zajistěte kvalitu
Jednou z nejnáročnějších a nejsložitějších součástí, které se vyrábějí ve výrobním prostředí, je sada talířových pružin. Když výrobci používají zkompletované sady talířových pružin namísto nákupu jednotlivých talířových pružin a jejich skládání ve vlastní firmě, mohou snadno ušetřit čas a peníze a zároveň zajistit kvalitu finální montáže. Přečtěte si celý technický článek: Jak zkompletované sady talířových pružin pomáhají výrobcům ušetřit čas, peníze a zajistit kvalitu.
Zkompletované sady talířových pružin jsou dodávány připravené k montáži
Dodávány kompletně smontované pro zjednodušení instalace a zkrácení doby montáže.

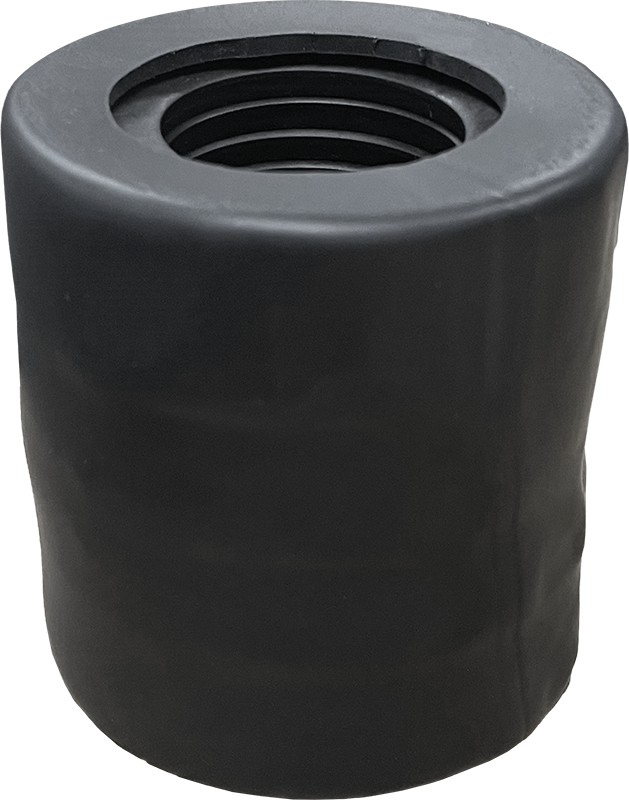

Balení na míru: Balení na míru vyvinuté ve spolupráci s vámi pro zajištění bezpečné přepravy a snadné manipulace.
Možnosti značení dílů:

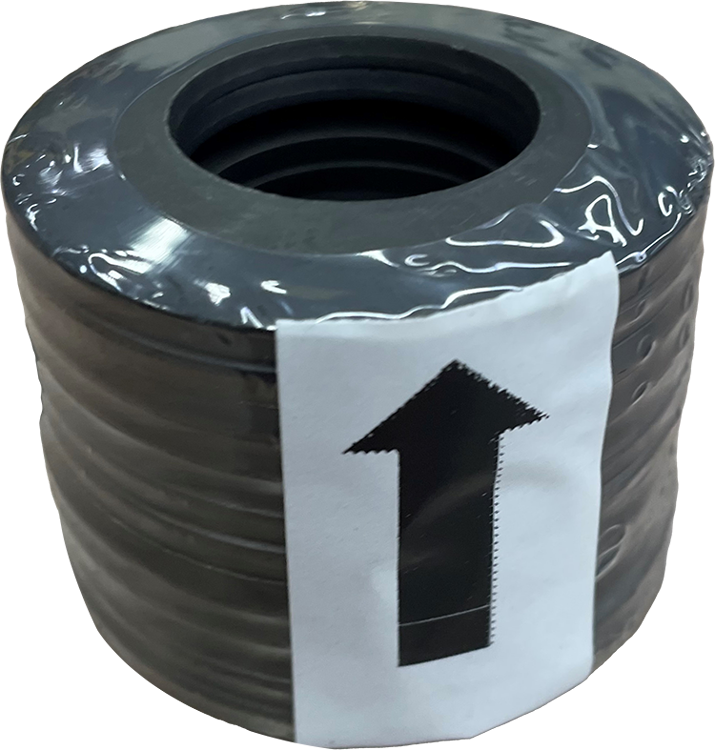

- Směrové ukazatele pro zajištění správné orientace během instalace.

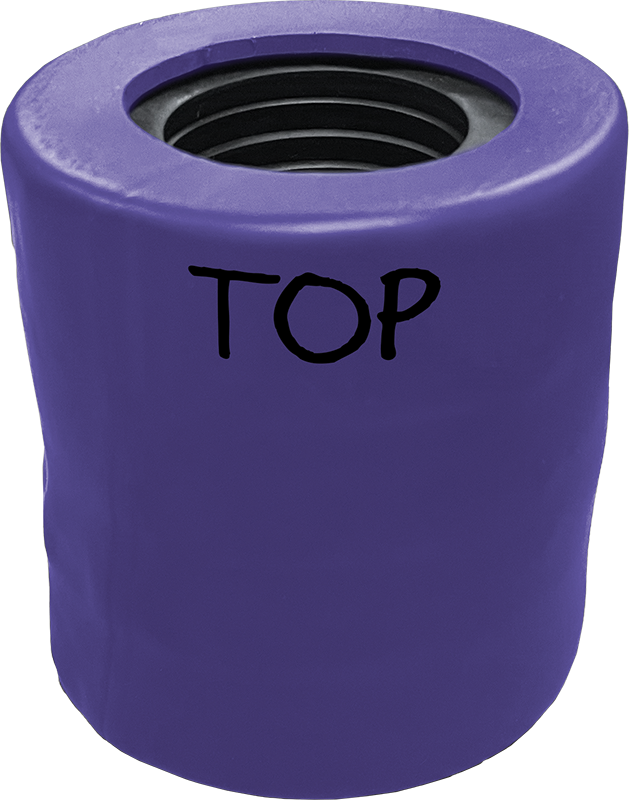

- Vizuální značky na sadě talířových pružin pro jasné a rychlé potvrzení správné konfigurace v rámci montáže.
Předem zkontrolovaná záruka kvality: Každá sada talířových pružin prochází před odesláním kontrolou kvality, která ověřuje správnou orientaci a požadavky na značení a balení dílů na míru.
Plně přizpůsobitelné balení a značení dílů
Možnosti na míru zahrnují:
- Různé typy balení
- Možnosti mazání
- Značení dílů
- Flexibilita pro splnění speciálních požadavků.
Specifikace

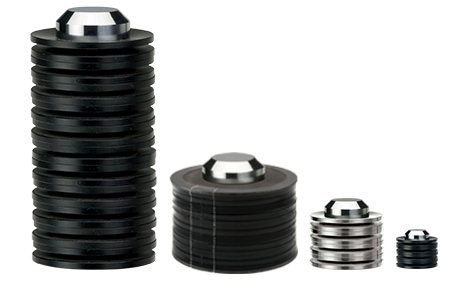

zkompletované sady talířových pružin z talířových pružin vyrobených podle normy DIN 16983. Jejich velikost se pohybuje od miniaturních vnějších průměrů 8 mm, které jsou ideální pro kompaktní nebo přesné mechanismy, až po velké průměry 200 mm, které jsou velikostí srovnatelné se standardními průmyslovými přírubami nebo pouzdry tlakoměrů.
Mezi těmito extrémy nabízíme celou řadu velikostí vhodných pro aplikace od přesných přístrojů a automobilových komponentů až po těžká průmyslová zařízení.
Zkompletované sady talířových pružin
Pro stávající aplikace si prosím vyžádejte cenovou nabídku a poskytněte společnosti SPIROL nákresy vaší vlastní zkompletované sady spolu s množstvím, dobou dodání a dalšími požadavky. Jeden z našich odborníků vás bude kontaktovat. Pokud potřebujete pomoc s určením nejvhodnější zkompletované sady talířových pružin pro vaši aplikaci, požádejte o inženýrskou podporu. Se vším vám pomůžeme!
Další možnosti talířových pružin
Potřebujete pomoc?
Aplikační inženýři společnosti SPIROL vám pomohou s návrhem a výběrem nákladově nejefektivnější zkompletované sady talířových pružin, aby vyhovovala vašim prostorovým omezením a specifickým požadavkům na odpor a průhyb. Náš zkušený tým dokáže často nakonfigurovat sadu menších, méně nákladných talířových pružin, abyste dosáhli stejného výkonu jako s většími a dražšími sadami. Naši inženýři vám také pomohou při vývoji speciálních zkompletovaných sad, které splní požadavky jedinečných aplikací, jako jsou speciální rozměry, materiály, povrchové úpravy, tvary, brokování, přednastavení a stohování.
Příběhy využití našich produktů

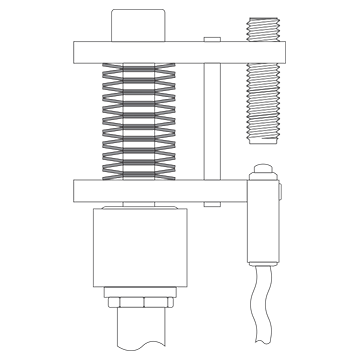

Sada talířových pružin v bezpečnostním spínači proti přetížení jeřábu
Výzva pro zákazníky
Výrobce se obrátil na společnost SPIROL s žádostí o pomoc při návrhu sady talířových pružin, která by spolehlivě aktivovala mechanismus přetížení pro skladový jeřáb. Konstruktér měl určitý rozsah, ve kterém má jeřáb fungovat, a talířové pružiny měly aktivovat mechanismus přetížení, který zabrání použití jeřábu při zatížení nad 2700 kg (26,48 kN). Konstrukční parametry výrobce omezovaly maximální průměr talířové pružiny na 94 mm a výšku sady na 150 mm.
Řešení SPIROL
- Tým aplikačních inženýrů společnosti SPIROL určil, že (20) talířových pružin z legované oceli (51CrV4) (DSC 90 x 46 x 5 mm WR) uložených v sérii zajistí jmenovité požadavky na sílu/stlačení v rámci fyzikálních omezení konstrukce.
- Sériově uložené talířové pružiny pracují tak, že stlačení je násobkem stlačení jednoho kotouče a počtu kotoučů a síla sady je stejná jako u jednoho kotouče.
- Aby bylo zajištěno, že sada talířových pružin bude fungovat podle požadavků při minimálních a maximálních materiálových podmínkách, zahrnovalo hodnocení společnosti SPIROL výpočet silových poměrů sady talířových pružin v krajních mezích tolerančního rozsahu.
- Nakonec doporučený systém talířových pružin splnil všechny požadavky na výkon v rámci fyzických omezení návrhu.

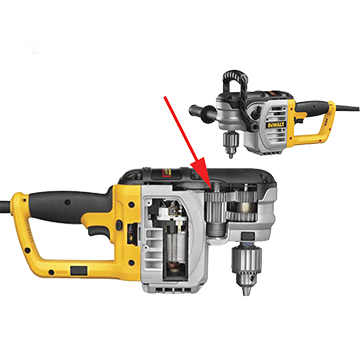

Mechanická spojka v těžké úhlové vrtačce
Výzva pro zákazníky
Vedoucí inženýr významné společnosti vyrábějící ruční a elektrické nářadí se obrátil na společnost SPIROL s žádostí o pomoc při určení nejlepší konstrukce talířové pružiny pro novou lehkou, kompaktní a přenosnou úhlovou vrtačku pro náročné použití.
Řešení SPIROL
- Společnost SPIROL Engineering navrhla dvě speciální talířové pružiny řazené za sebou, které splňují specifické požadavky na sílu a průhyb.
- Talířové pružiny nabízejí vyšší nosnost na menším prostoru ve srovnání s běžnými vinutými pružinami, což umožňuje konstruktérům vytvořit kompaktnější nástroj.
- Na rozdíl od podložek Belleville, které se většinou používají ve statických aplikacích, poskytují talířové pružiny bezkonkurenční předvídatelnost, spolehlivost a únavovou životnost ve vysoce dynamických aplikacích.
- Díky spolupráci se společností SPIROL a začlenění našich doporučení zákazník minimalizoval nákladný vývoj a s jistotou uvedl na trh svůj nový vysoce kvalitní vrták.

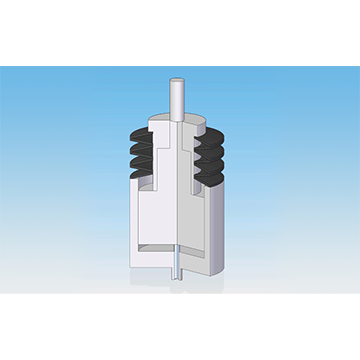

Sada talířových pružin v sestavě věžového děrovacího stroje
Výzva pro zákazníky
Tradiční konstrukce revolverových děrovacích lisů využívají vinuté pružiny (nástrojové pružiny), které usnadňují vyhazovací pohyb matrice. V tradičním lisu je možnost volby typu a tloušťky materiálu omezena neschopností vinutých pružin vyvinout velkou sílu na krátké lineární vzdálenosti. Je-li tento výkon nezbytný, mají vinuté pružiny negativní vliv na kvalitu tvářeného výrobku a efektivitu výrobního procesu.
Řešení SPIROL
-
Talířové pružiny SPIROL jsou při sériovém řazení schopny vyvinout větší a konzistentnější vyhazovací sílu než vinuté pružiny a vyžadují méně místa.
Aby bylo dosaženo stejné tuhosti, musí být vinutá pružina sedmkrát větší než Talířová pružina.
Talířové pružiny se staly důležitou součástí vývoje nástrojů pro revolverové děrovací lisy - zejména v případě potřeby tváření silných materiálů, velkých výlisků a složitějších konstrukcí.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
