PolskaPružné Kolíky

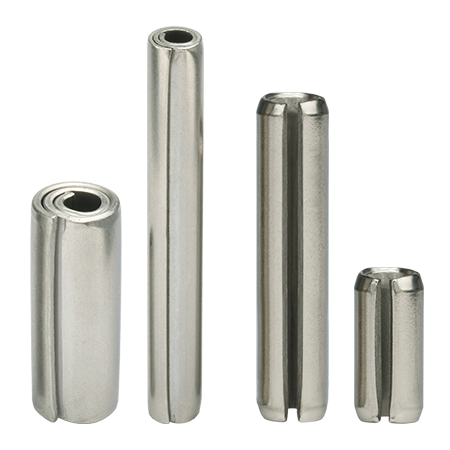

SPIROL nabízí dva typy Pružných Kolíků, známých také jako Válcované Kolíky: Svinutý Pružný Kolík a Pružný Kolík s Drážkou.
V roce 1948 vynalezl SPIROL Svinutý Pružný Kolík a jeho výrobní technologii. Od té doby se Svinutý Kolík ukázal jako nejuniverzálnější Pružný Kolík v průmyslu. Tyto Svinuté Kolíky, které lze snadno rozpoznat díky jedinečnému průřezu 2 1/4 vinutí, jsou samodržícími spojovacími komponenty, což je vlastnost, které lze dosáhnout díky radiálnímu napětí na otvor. Jedná se o jediné kolíky, které se přizpůsobí vnějšímu tlaku a po instalaci zůstanou pružné. Svinuté Kolíky SPIROL představují více než jen pouhé spojovací prvky – jsou to komponenty, které utlumí jakékoli nárazy a tvoří nedílnou aktivní součást celé sestavy. Svinuté Kolíky jsou vyráběny ve třech různých třídách zátížení - nízké, standardní a vysoké. To konstruktérům umožňuje zvolit správnou kombinaci pevnosti, pružnosti a průměru s ohledem na různé materiály, požadavky na pevnost a typy zatížení. Svinuté Kolíky SPIROL zajišťují u většiny aplikací nejnižší celkové náklady na instalaci.
Pružné Kolíky s Drážkou jsou univerzální komponenty běžně používané v mnoha různých spojovacích aplikacích. Tyto kolíky jsou někdy označované jako Válcované Kolíky, dělené kolíky, kolíky ve tvaru C, napínací kolíky nebo jednoduše pružné kolíky. Jedná se o bezhlavé duté trubičky s podélnou drážkou a se zkosenými nebo kulatými konci pro snadnější instalaci. Drážkované Kolíky jsou vyráběny s řízeným vnějším průměrem, který je o něco větší než otvory, do kterých se instalují. Hlavní pružicí účinek drážkovaného kolíku se soustředí na oblast naproti drážce, jakmile dojde během instalace ke stlačení obou polovin kolíku. Po instalaci vyvíjí kolík nepřetržitý tlak na stěny otvoru. Tato flexibilita umožňuje, aby se Pružné Kolíky s drážkou přizpůsobily širším tolerancím otvorů než pevné kolíky, což vede ke snížení výrobních nákladů.
V případě potřeby instalačního zařízení nabízí společnost SPIROL standardní ucelenou řadu zařízení pro instalaci kolíků, od manuálních až po plně automatické moduly, s přípravkem nebo bez přípravku. Nabízíme řešení na míru vašim montážním procesům.
Typy Pružinových Kolíků
Svinuté Pružné Kolíky
Svinuté Pružné Kolíky se běžně používají jako kolíky pro panty, otočné kolíky, pro umístění a zarovnání, připevnění ozubeného kola k hřídeli a pro spojení dvou nebo více komponentů k sobě.
SPIROL nabízí Svinuté Pružné Kolíky ve třech různých třídách zatížení – nízké, standardní a vysoké - aby odpovídaly požadované pevnosti a pružnosti každé aplikace. Kolík, který je na aplikovanou sílu příliš pevný, nepruží a může způsobit poškození otvoru. Naopak příliš Pružný Kolík by se mohl v dané aplikaci předčasně opotřebovat. Svinutý Kolík s optimální kombinací pevnosti, pružnosti a průměru zajistí prodloužení životnosti celé sestavy. Obecně řečeno, Svinuté Kolíky pro nízké zatížení se používají v plastových a jiných měkkých, křehkých nebo tenkých materiálech. Svinuté Kolíky pro standardní zatížení se používají v měkké oceli nebo neželezných materiálech, zatímco Svinuté Kolíky pro vysoké zatížení se používají v kalených materiálech, kde omezený prostor neumožňuje použití kolíku pro standardní zatížení s větším průměrem.
SPIROL také nabízí Svinuté Pružné Kolíky navržené pro specifické aplikace, jako jsou kosmetická pouzdra, autoklíče, opěrky hlavy, převodovky, elektronické zámky či páskové zásobníky (klipy). Pokud některý ze standardních Svinutých Kolíků SPIROL nevyhovuje vašim potřebám, naši aplikační inženýři s vámi navrhnou konfiguraci na míru přesně podle vašich požadavků.

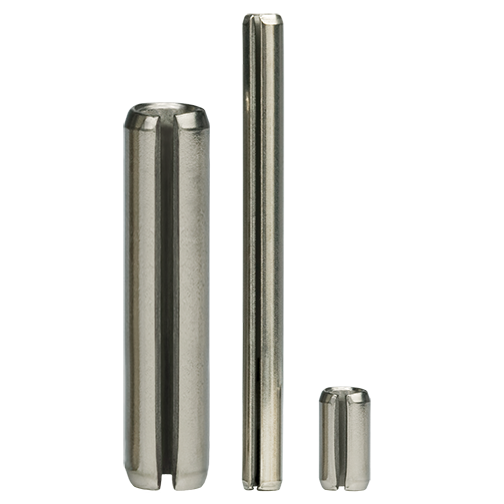

Pružné Kolíky s Drážkou
Nabídka Pružných Kolíků s Drážkou SPIROL se skládá z následujících možností: 1) Kolíky SPIROL standardní metrické velikosti, 2) Kolíky SPIROL standardní palcové velikosti 3) Kolíky ISO 8752. Ačkoliv SPIROL vyrábí Drážkované Kolíky dle ISO 8752, naše vlastní standardní řada se vyznačuje užší drážkou, jejíž šířka je menší než tloušťka stěny materiálu. Díky tomu nedochází k jejich vzájemnému zaklesnutí ani blokování (tzv. "nesting"). Tato konstrukce spolu s menším průměrem (před instalací) přináší standardním kolíkům SPIROL řadu výhod oproti běžným kolíkům ISO 8752, zejména nižší zaváděcí sílu, delší životnost a eliminaci rizika vzájemného zaklesnutí.
Nevidíte to, co právě hledáte?
Potřebujete pomoc s výběrem nejvhodnějšího spojovacího řešení pro vaši aplikaci? Odborní inženýři společnosti SPIROL posoudí vaše specifické požadavky a navrhnou vám cenově nejvýhodnější pružný kolík s drážkou, který splní vaše technické a obchodní potřeby. Se vším vám pomůžeme!
Příběhy využití našich produktů
Zajišťovací kolík hydraulického ventilu / elektromagnetického ventilu
Výzva pro zákazníky
Přední výrobce hydraulických kuželkových ventilů požádal společnost SPIROL o podporu při doporučení kolíku pro upevnění zpětné kuličky v sestavě ventilu vystavené podélným rázovým silám.
Řešení SPIROL
- Společnost SPIROL doporučila instalaci Svinutého Pružného Kolíku kolmo na zpětnou kuličku, který zabrání jejímu uvolnění.
- Jedinečné vlastnosti svinutého Pružného Kolíku zajišťují pružnost potřebnou k absorbování rázových zatížení, která je vyvážena dostatečnou pevností, aby odolala silám vznikajícím v sestavě.
- Svinutý Pružný Kolík SPIROL splňoval všechna výkonnostní kritéria požadovaná zákazníkem a vedl k úspoře nákladů na komponenty a výrobu oproti tradičnější (a dražší) metodě upevnění pomocí závitového límce spojeného se závitovým spojovacím prvkem.
- Kromě doporučení nákladově nejefektivnějšího pojistného kolíku doporučil tým aplikačního inženýrství společnosti SPIROL také vhodné velikosti otvorů, délku záběru, typ materiálu a povrchovou úpravu, aby byla zajištěna správná funkce sestavy.
Zajišťovací kolík pro jevištní osvětlení a příhradové konstrukce
Výzva pro zákazníky
Výrobce příhradových systémů používaných pro jevištní osvětlení a sezení na stadionech se obrátil na společnost SPIROL s žádostí o pomoc při výběru správného spojovacího prvku pro upevnění extrudovaných hliníkových trubek ke spojkám. Spojovací materiál byl často vystaven nárazům a vibracím a na sestavu byly kladeny vysoké požadavky na pevnost.
Řešení SPIROL
- Společnost SPIROL doporučila Svinutý Pružný Kolík z nerezové oceli 420 pro jeho kombinaci vynikající pevnosti a odolnosti proti korozi.
- Protože Svinuté Pružné Kolíky zůstávají po instalaci pružné, absorbují dynamické zatížení a chrání celistvost otvoru, čímž zajišťují jeho udržení v sestavě příhradové konstrukce.
- Svinuté Pružné Kolíky nemusí být orientovány na pevnost jako jiné Pružné Kolíky, takže na směru vysokého zatížení nezáleží.
- Svinuté Pružné Kolíky lze z otvoru vyjmout bez poškození sestavy. Stejný kolík lze ve stejném otvoru použít opakovaně. To umožňuje sestavit a rozebrat příhradovou konstrukci pro použití na různých místech.
- Implementace doporučeného Svinutého Pružného Kolíku SPIROL splnila všechny výkonnostní a obchodní požadavky výrobce a zajistila trvalou integritu sestavy příhradové konstrukce.
Instalační Technologie pro Kolíky
Kromě komplexní řady specializovaných komponentů, které jsou používány pro spoje a sestavy, SPIROL nabízí také celou řadu zařízení pro instalaci kolíků navržených tak, aby proměnily montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
