PolskaInstalační zařízení pro kolíky, výztužné sloupky a závitové vložky pro plastové materiály

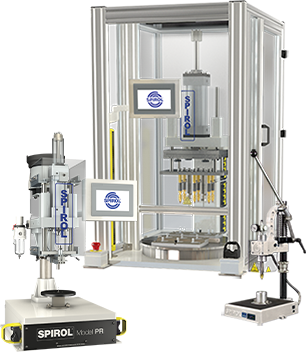

Instalační zařízení SPIROL — Standardizovaný přístup k přizpůsobeným instalačním systémům pro kolíky, vložky, výztužné sloupky a další produkty...tato investice se vám návratí!
Naším cílem je vybudovat spolehlivé a nákladově efektivní zařízení, které poskytuje správný stupeň automatizace na základě objemu a složitosti montážního procesu; stupeň automatizace, který přináší nejnižší náklady na jednotku montáže a optimální návratnost.
Instalační zařízení SPIROL je přizpůsobeno tak, aby vyhovovalo specifickým potřebám zákazníka – ale minimálně 80 % komponentů jsou standardní, předem testované, běžně dostupné díly, které byly ověřené ve výrobě. To se promítá do rychlejšího dodání, vyšší spolehlivosti a nejnižších nákladů na zařízení srovnatelné kvality. Lze kombinovat operace jako vrtání, obrábění a kontrolu s instalací spojovacího prvku. Nabízíme:
- Současné vícenásobné vložení
- Manuální, poloautomatické a automatické stroje
- Vertikální a horizontální druhy
- Záruka na výkon
Typy zařízení pro instalaci spojovacích komponentů
Integrované systémy. SPIROL dokáže zkombinovat všechny technologie vložení, podávání a pohybu k výrobě vlastních integrovaných montážních systémů pro vaše jedinečné požadavky.
SPIROL vyrábí standardní strojní stoly a robustní zvedací a pohyblivé stoly — ideální základny pro instalační zařízení a další montážní moduly.
Ať už jsou vaše požadavky na standardní montážní zařízení nebo systém navržený na zakázku (s přípravkem nebo bez něj), jsme odhodláni poskytnout vám to nejlepší a cenově nejefektivnější řešení. SPIROL nabízí následující typy instalačních produktů:
Naším cílem je zvýšit vaši konkurenceschopnost prostřednictvím zvýšení produktivity, kvality produktů a snížení výrobních nákladů. SPIROL zůstává součástí procesu, dokud stroj nesplní vaše cíle.
Nejste si jisti, co přesně potřebujete?
Aplikační inženýři společnosti SPIROL navrhnou ten nejvhodnější a vysoce výkonný instalační systém podle požadavků vaší sestavy! Kontaktujte ještě dnes pro bezplatnou technickou podporu!
Vylepšení kontroly chyb
K určitým modelům zařízení pro instalaci spojovacích prvků lze přidat následující možnosti pro zvýšení produktivity, zvýšenou kontrolu procesu a předejití chybám.
- Vizuální snímání přítomnosti dílu
- Automatická identifikace přípravku
- Pojezd přípravku s pohonem
- Kombinace vrtání a kolíkování
- Otočné indexové stoly
- Monitorování síly
- Monitorování hladiny dílů v podávacím systému
- Ochrana obrazovek HMI pomocí hesla
- Reset na klíč
- Stavové/indikátorové kontrolky
- Zvukový alarm pro hlášení poruchy a
- Značení dílů
Pět kroků k úspěchu
Pokud zapojíte odborníky společnosti SPIROL do svého týmu, využijeme náš 5-krokový proces k úspěchu, abychom zajistili, že obdržíte přesné řešení včas:
1 - Stanovíme vaše cíle montáže a připravíme návrh
Společnost SPIROL s vámi bude spolupracovat, aby provedla komplexní vyhodnocení vašich požadavků na aplikaci.
- Specifikace spojovacích prvků a požadavky na výkon
- Zvláštní požadavky na kontrolu/bezpečnost
- Specifikace kritických dílů a sestav
- Kvalitativní cíle
- Výrobní cíle
Na základě vašich požadavků vám SPIROL navrhne nejlepší koncept sestavy, který splní všechny vaše cíle. Předložíme vám podrobný návrh s pevnou cenou a zárukou výkonu.
2 - Navrhneme instalační systém na základě vámi definovaných cílů
Po obdržení vaší objednávky je koncept sestavy zkontrolován a přidělen projektovému inženýrovi SPIROL. Vyvineme podrobné uspořádání, specifikujeme komponenty a připravíme technické nákresy. Pečlivě vyvineme ovládací komponenty, aby byl systém interaktivní a bezpečný. Naše standardizované, prověřené, modulární konstrukce jsou robustní, spolehlivé a snadno nastavitelné – je možné je přizpůsobit tak, aby vyhovovaly specifickým potřebám vaší aplikace. To se promítá do rychlejšího dodání, větší spolehlivosti a nejlepší hodnoty za zařízení srovnatelné kvality.
3 - Přípravek je navržen tak, aby udržel a zarovnal komponenty během instalace
SPIROL se specializuje na zakázková zařízení pro uchycení dílů – přípravky. Přípravek, který zahrnuje přesné a pevné zarovnání a držení vašich součástí během instalace, je kritickým faktorem, co se týče funkčnosti vašeho instalačního zařízení. SPIROL s vámi probere podrobné rozložení, aby všechny aspekty stroje splnily vaše očekávání.
4 - Sestavujeme, testujeme, instalujeme a certifikujeme stroj – včetně školení operátorů a personálu údržby
Montáž zařízení je pečlivě sledována přiděleným projektovým inženýrem a zařízení je důkladně testováno v našem závodě. V rámci našeho standardního postupu SPIROL proškolí vaše operátory v používání a údržbě zařízení.
5 - Poskytujeme celkovou spokojenost zákazníka
Máme bohatou historii poskytování instalačních zařízení té nejvyšší kvality a spolehlivosti. Jsme si tak jisti našimi službami, že SPIROL je jediná společnost, co poskytuje záruku na výkon v tomto odvětví.
Specializované spojovací řešení a instalační zařízení
SPIROL navrhuje a vyrábí jak ucelenou řadu specializovaných komponentů, které jsou používány pro spojování a montáž, tak celou řadu instalačního zařízení navrženého tak, aby proměnilo montáž vašich produktů v nákladově efektivní a vysoce kvalitní. Naše instalační řešení sahají od ručních strojů až po plně automatizované pracovní buňky se statistickým řízením procesu a možností zabezpečení proti chybám. Jsme jediná společnost svého druhu, která nabízí komplexní integrované řešení.
Příběhy využití našich produktů

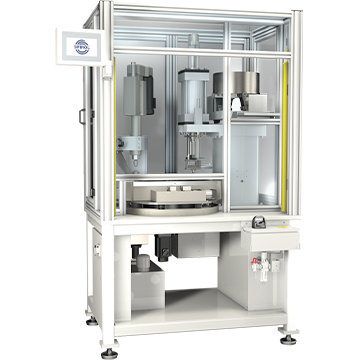

Model DP vrtací a kolíkovací stroj - spoj náboj-hřídel pro hydraulické čerpadlo
Výzva pro zákazníky
Přední výrobce hydraulických čerpadel požadoval metodu trvalého upevnění různě velkých ozubených kol na hřídele. Po nalisování ozubených kol na místo vyvrtali otvor částečně skrz sestavu, nainstalovali svinutý kolík pro vysoké zatížení SPIROL a vstupní bod pro maximální bezpečnost roznýtovali. Před zapojením společnosti SPIROL se tento proces prováděl ručně pomocí 3 různých stanic. Vzhledem k tomu, že zákazník nabízel mnoho různých velikostí sestavy ozubených kol/hřídelí, musel být stroj dostatečně univerzální, aby se do něj vešlo 11 stávajících sestav, a zároveň aby byl schopen zvládnout nové varianty podle návrhu. Výměna nástrojů musela být rychlá a jednoduchá, s minimálním nebo žádným nastavováním stroje. Doba cyklu musela být kratší než minuta a od vrtáků se očekávala životnost nejméně 500 cyklů.
Řešení SPIROL
- Společnost SPIROL doporučila vrtací a kolíkovací stroj SPIROL Model DP, který se skládá ze standardního stroje pro vkládání kolíků Model CR a automatické, vysoce přesné vrtací jednotky ve výrobní kvalitě a přesné lineární posuvné jednotky poháněné vzduchem pro pohyb sestav mezi vrtací jednotkou a montážní/kolíkovací stanicí.
- Mezi vlastnosti vrtacího a kolíkovacího stroje SPIROL model DP patří:
- Recirkulace chladicí kapaliny při vrtání pro regulaci teploty a odvod třísek.
- Automatická upínací jednotka/jednotka pro upínání dílů
- Snadno vyměnitelné nástroje pro 11 různých sestav
- Společné vrtání a výškové umístění kolíků pro všechny sestavy
- Snímání přítomnosti kolíku pro ověření, zda byl kolík do sestavy nainstalován.
- Rozhraní Allen Bradley Panel View™ Human Machine Interface pro programování a ovládání všech funkcí stroje.
- Úplné obvodové krytí s bezpečnostními posuvnými dveřmi s blokováním
- Těžký strojní stůl SPIROL s nastavitelnými nohami
- Vrtací a upínací stroj SPIROL má dobu cyklu stroje 45 sekund, vrtáky vydrží více než 600 dílů a výměna nástrojů mezi jednotlivými variantami trvá méně než 15 minut.
- Vrtací a upínací stroj SPIROL Model DP zdvojnásobil předchozí výrobní výkon a zajistil návratnost za méně než 12 měsíců.

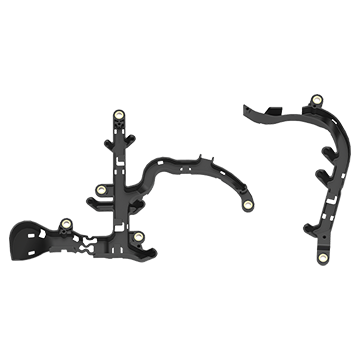

Instalace výztužného sloupku do kanálů kabelového svazku
Výzva pro zákazníky
Výrobce plastových kanálů pro automobilové kabelové svazky byl postaven před úkol instalovat několik výztužných sloupků do nepravidelných tvarových komponent. Celkem se jednalo o čtyři různé komponenty - každý obsahoval (2) až (6) Výztužných sloupků SPIROL® řady CL6000. Nepravidelný tvar a tenké stěny kabelového svazku představovaly výzvu pro přípravkování a instalaci. Svazek vodičů měl nejen nepravidelný tvar, ale také se v něm lišily výšky výztužného sloupku. Předchozí způsob montáže byl ruční, kdy obsluha umisťovala a zatloukala každý výztužný sloupek na místo. Ruční postup byl pomalý, bylo obtížné zajistit správné zarovnání výztužného sloupku s otvorem a množství zmetků bylo nepřijatelné.
Řešení SPIROL
- Inženýři společnosti SPIROL prověřili požadavky na instalaci a doporučili stroj pro instalaci výztužných sloupků Model CL. Instalační stroj výztužných sloupků Model CL byl navržen s několika přípravkovými dutinami. Každá dutina pojme a bezpečně drží kanály kabelového svazku ve správné výšce a orientaci pro instalaci výztužného sloupku.
- Obsluha jednoduše vloží sestavu kabelového svazku do správného místa přípravku, přičemž jako vodítko použije výřez v přípravku. Každý instalační otvor je vložen přes vodicí sloupek, aby bylo zajištěno správné umístění otvoru, zarovnání a podpora v průběhu celého procesu instalace.
- Obsluha pak na každý vodící sloupek ručně vloží jeden výztužný sloupek.
- Po vložení všech kabelových svazků a výztužných sloupků se deska přípravku přesune do pracovní zóny a zajistí se na místě. Stroj se aktivuje a horní deska se posune směrem dolů a současně se nainstalují všechny výztužné sloupky.
- Po ověření, že instalační cyklus byl dokončen a všechny výztužné sloupky jsou detekovány jako nainstalované, se stroj stáhne, přípravek se odjistí a dokončené sestavy se vyjmou.
- Společnost SPIROL dodala kompletní montážní řešení v podobě výztužných sloupků a instalačního vybavení.
- Stroj na instalaci výztužných sloupků Model CL výrazně zvýšil produktivitu, zlepšil kvalitu výrobků a odstranil zmetky spojené s původním ručním procesem instalace u zákazníků.
Lokální design. Globální dodání.
SPIROL má své aplikační inženýry po celém světě, kteří vám pomohou s návrhy s pomocí těch nejmodernějších výrobních center a globálních skladovacích zařízení pro zjednodušení logistiky dodání vašeho produktu.
Máte nějaký výrobní problém, který vám nejde vyřešit? Naši technici takové výzvy milují. Doporučit vám to nejlepší řešení pro vaše aplikační požadavky je to, co umíme nejlépe. Zavolejte nám nebo vyplňte formulář a spojte se s námi!
+ 420 226 218 935
