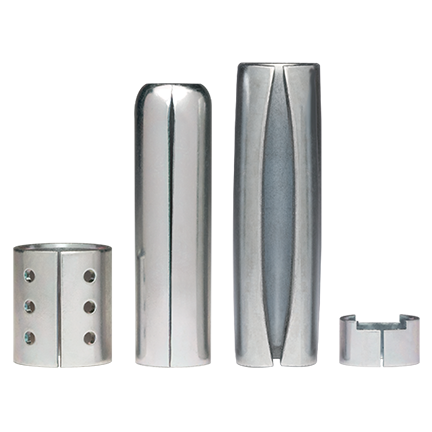

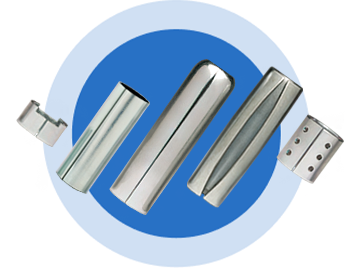

Další možnosti válcovaných a distančních sloupků

Jakákoli délka od 2,5 mm do 150 mm (.094” až 6”) s určitým omezením, které se týká průměru a tloušťky stěny.

Jakýkoli průměr mezi ø2 mm až ø26 mm (ø.078” až ø1”). K dispozici jsou také užší tolerance.

Vnější průměr lze specifikovat s minimální a maximální tolerancí, ale v tomto případě doporučujeme specifikovat vnitřní průměr pouze s referenčním rozměrem nebo s minimálním rozměrem, spíše než s minimální/maximální tolerancí. To povede k nižším nákladům.

V situacích, které vyžadují specifikaci vnitřního i vnějšího průměru s tolerančními rozměry, je třeba posoudit, který rozměr by měl mít užší toleranci, aby mohla být správně přiřazena tolerance výchozího materiálu.

Distanční sloupky jsou obvykle ztupeny s minimální nebo žádnou mezerou. Mezeru lze specifikovat od velikosti „bez mezery“ po toleranční nebo maximální specifikovanou mezeru.

Ideální tloušťka je 15 % středního vnitřního průměru až do maximální tloušťky 3,5 mm (.140”). V závislosti na typu materiálu a požadavcích na toleranci je možný rozsah 10 % až 25 % středního vnitřního průměru.

Standardní distanční sloupky mají velkorysou toleranci délky, aby měly nízké náklady. Snížené tolerance mohou být poskytnuty do 0,05 mm (0,004”) a v některých případech lze dokonce tyto tolerance dále snížit. Protože úzké tolerance zvyšují náklady, měly by být tolerance přizpůsobeny potřebám aplikace, aby se eliminovaly zbytečné náklady.

Lze jí dosáhnout zvýšenou tloušťkou stěny, materiálem s vyšší pevností nebo použitím materiálů, které lze tepelně upravit. Vzhledem k tomu, že nosnost závisí na aplikaci, měl by být konzultován tým aplikačního inženýrství SPIROL, kdykoli bude distanční sloupek použit na kritické nosné ploše.

Lze použít prakticky jakýkoli materiál dostupný ve formě pásů válcovaných za studena. Některé z častěji specifikovaných materiálů jsou hliník, nerezová ocel, mosaz, galvanizovaná ocel a vysokouhlíková ocel.

Povrchové úpravy jsou omezeny pouze dostupností na trhu. Povrchové úpravy jsou určeny pro ochranu proti korozi, barevné kódování a vzhled. Namísto povrchových úprav je třeba zvážit hliník, nerezovou ocel, galvanizovanou ocel nebo mosaz, protože tyto materiály mohou vést k lepšímu produktu za nižší cenu.

Tento ekonomický způsob výroby, v kombinaci s dutou strukturou distančního sloupku s hlavou/válcovaného nýtu, snižuje náklady a to se promítá do nižší ceny. Mají totiž rovnější tělo než běžné nýty pro rychlejší a snadnější montáž. Odborníci společnosti SPIROL vám poskytnou doporučené rozměry nástroje pro roznýtování strany dílu bez hlavy.

Osazené nýty jsou vyráběny podle specifických požadavků zákazníka. Roznýtování se může měnit podle tloušťky panelu, ke kterému má být osazený nýt připevněn. Vnitřní průměr může být navržen tak, aby umožňoval průchod nýtů, šroubů, popř. hřídele. Tloušťku stěny lze změnit, aby se dosáhlo požadovaného vztahu vnitřního a vnějšího průměru. Ty se často používají jako náhrada drahých dlouhých polotrubkových nýtů.

konektory SPIROL® jsou spirálově válcované z kovového pásu a tepelně zpracované pro lepší pružnost a pevnost. Válcované konektory SPIROL mají rozšířené konce pro vedení vkládání a volitelnou středovou zarážku pro rychlé a přesné umístění komponentů. Hladký porvch nemá žádnou nevzhlednou podélnou mezeru. Jednoduchá a levná montáž eliminuje svařování, krimpování nebo našroubování dílů. Odpadají tedy vyvrtané otvory, matice, šrouby, podložky a nýty. Komponenty mohou být odeslány samostatně a smontované zákazníkem. Díly lze snadno a opakovaně smontovat, přesto zůstává úchop pevný a stabilní.
